Esu LokPilot 5 Einbau- Und Betriebsanleitung Seite 18

Decodereinbau
59616 LokPilot 5
59626 LokPilot 5 DCC
GND --
AUX2 (Power) --
Motoranschluss rechts --
Gleisanschluss rechts --
Licht Hinten --
U+ (positiver Pol) --
AUX1 (Power) --
Licht Vorne --
Gleisanschluss links --
Motoranschluss links --
59816 LokPilot 5 micro
59817 LokPilot 5 micro
59837 LokPilot 5 micro
59826 LokPilot 5 micro DCC
59827 LokPilot 5 micro DCC
59857 LokPilot 5 micro DCC
Motoranschluss rechts --
Motoranschluss links --
Gleisanschluss rechts --
Gleisanschluss links --
Licht Vorne --
Licht Hinten --
Stift Belegung
6 Licht Hinten
5 Licht Vorne
4 Gleisanschluss links
3 Gleisanschluss rechts
2 Motoranschluss links
1 Motoranschluss rechts
18
Vorderseite
U+ (positiver Pol) --
Farbe
gelb
weiß
schwarz
rot
grau
orange

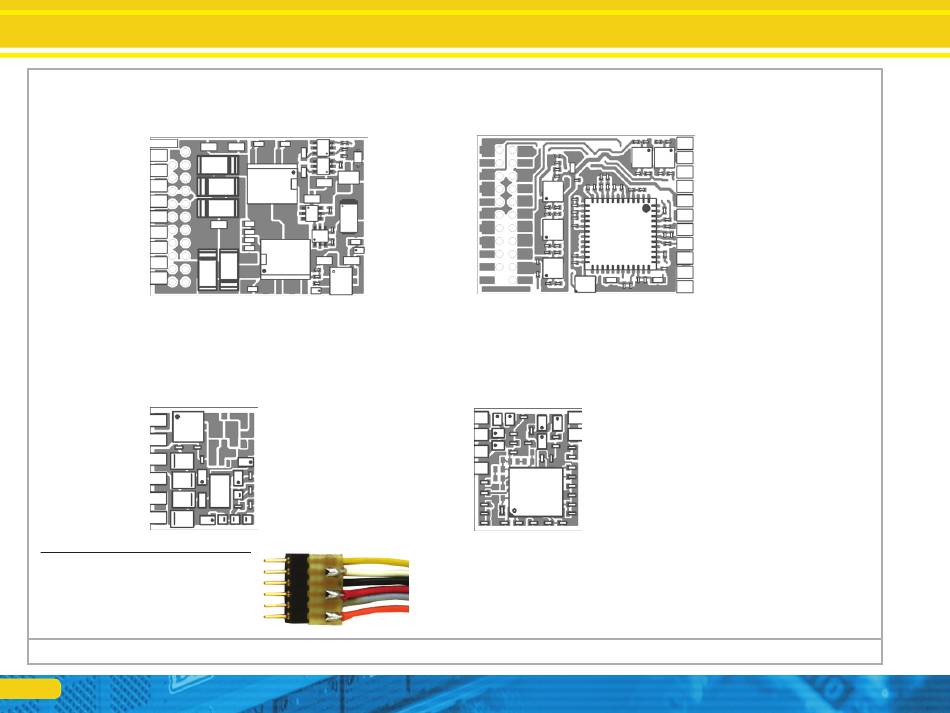

Abbildung 2: LokPilot 5 & LokPilot 5 micro mit 6-poliger NEM651 Schnittstelle
Rückseite
-- AUX3 / Susi Clk / Servo6
AUX1 (Power) --
-- AUX4 / Susi Dta / Servo5
AUX2 (Power) --
GND --
-- AUX8 (Power)
-- AUX7 (Power)
-- AUX6 (Power)
-- AUX5 (Power)
-- AUX4 (Power)
-- AUX3 (Power)
-- VCC
-- AUX10 / Radsensor
-- GND
-- AUX9 / PwrPackCtrl
-- U+ (+Pol)
AUX9, AUX10 sind Logiklevel Aus- bzw. Eingänge
AUX9 Default: PwrPackCtrl
AUX3, AUX4 sind Logiklevel Ausgänge
AUX3 Default: PwrPackCtrl
