Installation Guide

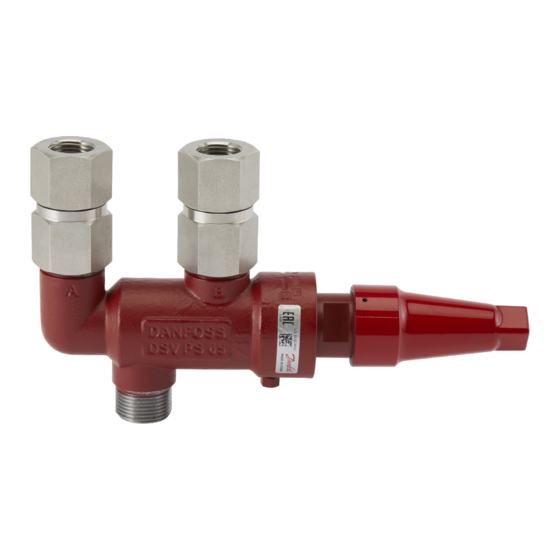

Change-over valve
DSV 10
A
B
DANFOSS
DSV PS 65
Alu-gasket
Welding Nipple
Union nut

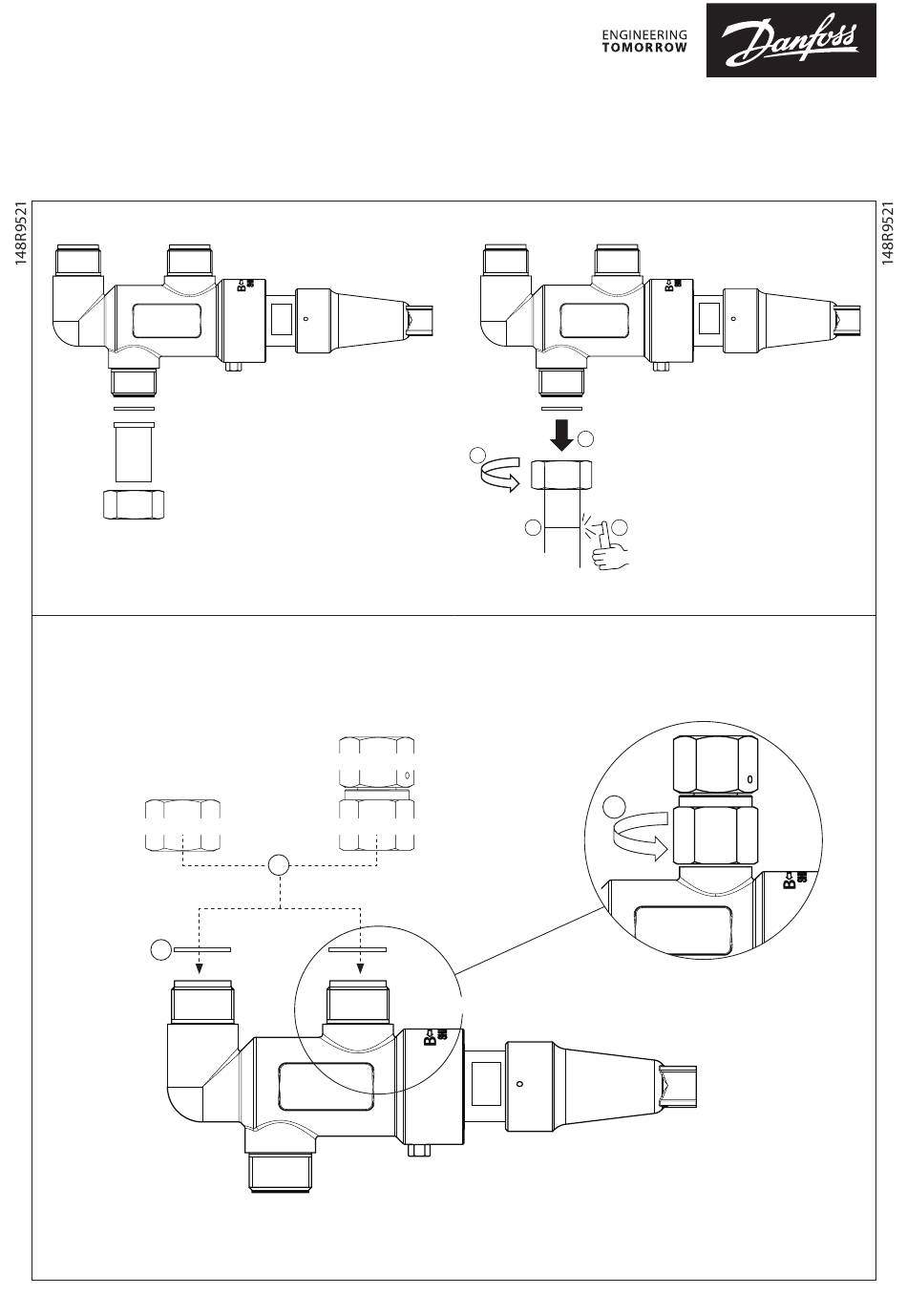

Fig. 1. DSV 10 inlet connection
Blind cap for
pressure test
(148F3063)
G 3/4" Int. LH
1
G 3/4" Ext. LH
A
Fig. 2. Adapter/ blind cap installation
© Danfoss | DCS (ms) | 2020.03
SFA 10
adapter
G 1/2" Int. RH
G 3/4" Int. LH
2
Alu-gasket
G 3/4" Ext. LH
B
DANFOSS
DSV PS 65
A
B
DANFOSS
DSV PS 65
3
4
110 Nm
81 ft lb
1
2
3
A
DANFOSS
DSV PS 65
110 Nm
81 ft lb
B
AN32022465179401-000101 | 1
