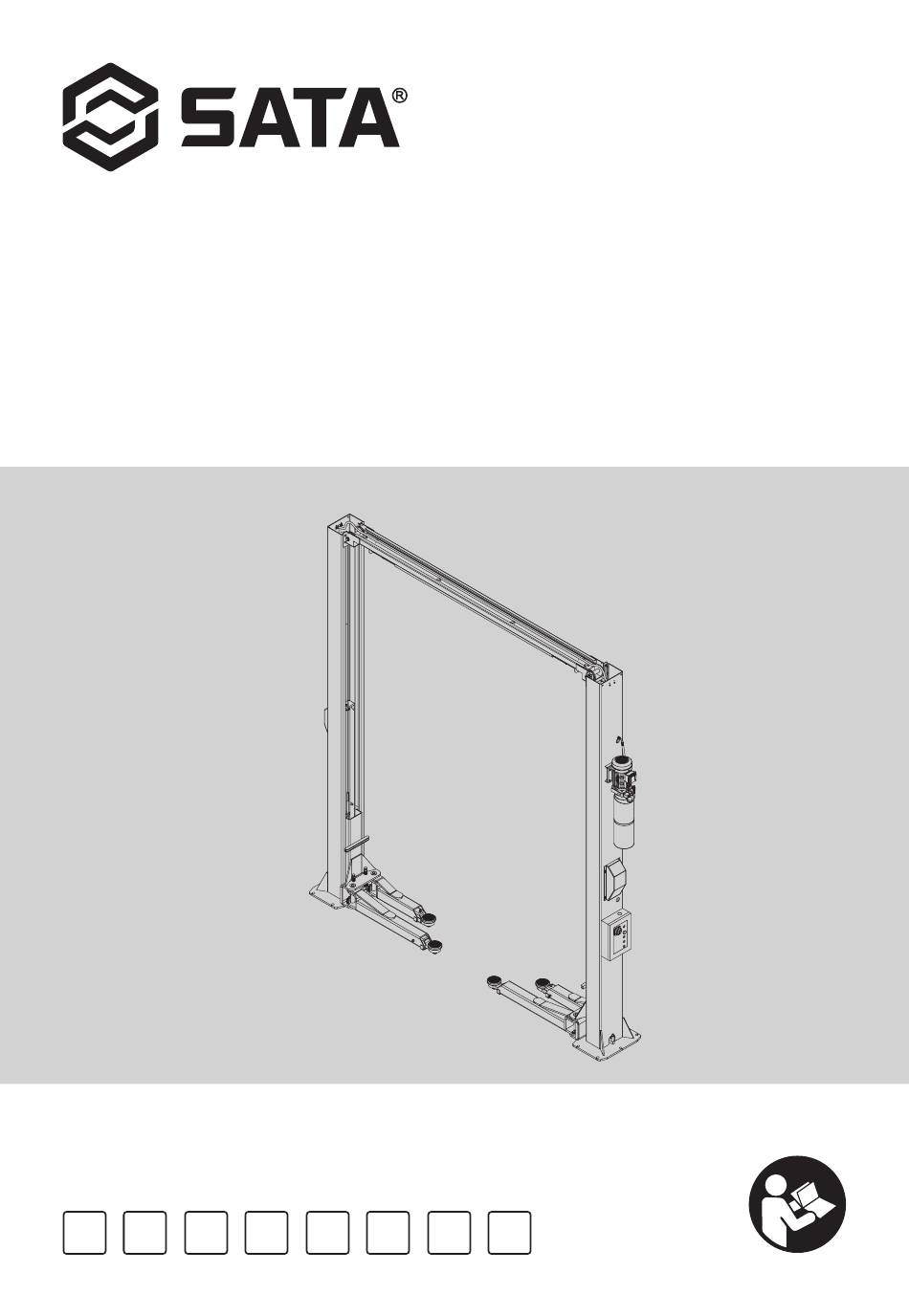

SATA AE5151 Bedienungsanleitung

4 tverbreitertelektrisch portalhebemaschine
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 39

Quicklinks

Diese Anleitung herunterladen
4 吨加宽电动龙门举升机说明书
4T Wide Electric Gantry Lift Operation Instruction
4 tverbreitertelektrisch Portalhebemaschine Gebrauchsanweisung
Уширенный ручной портальный подъемник 4 т
Инструкция по эксплуатации ручного подъемника на двух стойках 3,5 т
4 톤 와이든 전동 골포스트 리프터 설명서
manual de instruções de máquina de elevação elétrica ampliada de Longmen de 4 toneladas
4 トン ワイドタイプ電動ガントリーリフト取扱説明書
4t elevadora eléctrica ensanchada Elevadora de pórtico Manual
AE5151/AE5151-3
使用说明书 \ User's Manual \ Bedienungsanleitung \ Инструкция по эксплуатации
사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso
中文
EN
DE
RU
KO
PT
JA
ES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SATA AE5151

Inhaltszusammenfassung für SATA AE5151

  • Seite 1 Longmen de 4 toneladas 4 トン ワイドタイプ電動ガントリーリフト取扱説明書 4t elevadora eléctrica ensanchada Elevadora de pórtico Manual AE5151/AE5151-3 使用说明书 \ User’s Manual \ Bedienungsanleitung \ Инструкция по эксплуатации 사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso...

  • Seite 3: Inhaltsverzeichnis

    中文 AE5151/AE5151-3 EN DE 目 录 第一章 安全注意事项 ............................4 第二章 产品特性和参数 ............................5 第三章 安装准备 ..............................8 第四章 安装指导 ..............................9 第五章 保养指导 ..............................14 第六章 常见问题 ..............................15 第七章 液压系统图及部件清单 ........................16 第八章 电气接线图 ..............................17 第九章 产品爆炸图 ..............................18...

  • Seite 4: 第一章 安全注意事项

    中文 AE5151/AE5151-3 EN DE 第一章 安全注意事项 - 当您使用举升机时，必须保证您已经完全阅读了此说明书，包括安装、操作、安全等相关内容。 - 发现举升机有任何异常问题，停止使用。 - 不要超载使用举升机，本产品额定负载 4000KG. - 当车辆准备开往上车位置前，先将四个托臂摆开，保证车辆通道没有任何障碍，不要用脚踹托臂，这样会损坏托臂齿。 - 只有接受过培训的人才可以操作举升机，禁止让汽车客户或者没有操作经验的人随意操作举升机。 - 举升机托臂的橡胶托盘必须与车辆的支撑点接触，否则会损坏车辆底盘。（不清楚支撑点位置的情况下，建议电话 咨询车辆生产厂家） - 举升车辆前，必须确保所有托臂齿成功啮合。 - 必须使用 4 个托臂同时举升汽车，禁止使用少于 4 个托臂举升汽车。 - 当举升完汽车后，必须执行机械落锁动作，禁止在没有机械落锁的情况下，在车辆下方工作。 - 当需要拆装汽车部件或者需要前后推动车辆时，车辆重心会偏离，为了保证安全，需要使用四个独立的支架来加强 车辆稳定性。 - 举升机周边必须干净，整洁，任何油污等障碍物都是安全隐患。 - 禁止在车内有人员的情况下将车辆举起。 - 下降车辆前，确保下方没有任何障碍物。 - 车辆驶出举升机前，先将托臂摆回初始位置，确保不会与车辆干涉。...

  • Seite 5: 第二章 产品特性和参数

    中文 AE5151/AE5151-3 EN DE 第二章 产品特性和参数 2.1 产品特点： 采用 3 节直托臂设计，适应车型广泛 整机超载性能 ALI 美标 1.5 倍 集成电路板控制，稳定可靠 最低举升高度 110mm, 适应低底盘汽车 铝合金电机，噪音小，散热快 油缸直顶滑台，避免了链条断裂隐患 油缸行程限位保护，提高油缸寿命 2.2 产品技术参数： 额定举升重量 4000KG 整机外宽 3624mm 立柱内宽 3000mm 车道宽度 2658mm 整机高度 3926mm 举升最低高度 110mm 托盘调节高度 80mm 举升最高高度...
  • Seite 6 中文 AE5151/AE5151-3 EN DE 产品示意图 3000 3624 R1 070 轮距：2658...
  • Seite 7 中文 AE5151/AE5151-3 EN DE 2.3 主要部件简介： 本机主要由主立柱，副立柱，滑台，托臂，锁臂装置，电控箱，机械锁，油缸，动力单元，龙门架等组成。（看下图） 龙门架 机械保险 油缸 副立柱 动力单元 主立柱 滑台 锁臂装置 机械保险 三节螺纹托盘 电控箱 三节托臂 立柱： 基础部件，用于安装滑台，油缸等驱动装置 滑台： 举升部件，装在立柱内，上下滑动 托臂： 举升部件，与滑台安装在一起，与汽车支撑点接触，举升汽车 锁臂装置： 安全部件，锁止托臂，使其无法转动 电控箱： 电气控制，用于控制电机，电磁阀电磁铁等限位开关的运转 油缸： 传动部件，液压站工作，将高压油打入油缸下腔，活塞杆上升，通过链条带动滑台上升 动力单元： 动力部件，电机工作，带动泵工作，通过过滤网吸油，推出高压油 机械锁： 安全部件，油压泄油，保险条落入安全锁内，滑台静止 龙门架： 过桥部件，平衡钢丝绳，油管，保险绳通过龙门架从主立柱到副立柱，同时减轻了两立柱的内倾 机械锁： 安全部件，油压泄油，保险条落入安全锁内，滑台静止...

  • Seite 8: 第三章 安装准备

    中文 AE5151/AE5151-3 EN DE 第三章 安装准备 3.1 拆卸包装 将包装箱拆开，去掉周围的包装材料，检查机器有无在运输中受损 , 对照装箱单检查主、 配物件是否齐全。将包装材 料远离儿童放置，以免造成危险；若包装材料会造成污染，应将其妥善处理。 3.2 地基 用户有责任确保地基的稳固，混凝土的最小厚度为 250mm, 最小强度为 21MPa, 混凝土必须在安装日 30 天之前完成。与 膨胀螺栓相距 279mm 内不允许有其它任何地基设备，以免破坏地基强度。用户有责任提供安全的电源，气源，以及电 源连接线等连通部件。 M18x160 膨胀螺栓 10 套 混凝土强度达到 3000PSI(2.1Kg/mm) 以上 电机位置，电源线到达位置 380V 三相五线 380V/2.2KW/50Hz 4200 3.3 工具...

  • Seite 9: 第四章 安装指导

    中文 AE5151/AE5151-3 EN DE 第四章 安装指导 4.1 首先选择好要安装的区域，尽量靠墙，离电源近的地方。 4.2 清理干净安装举升机区域，地面不可以有任何油污 4.3 产品安装空间尺寸图供参考 1000 1000 3624...
  • Seite 10 中文 AE5151/AE5151-3 EN DE 4.4 将主立柱放置好，用冲击钻打孔，将螺栓孔内残余的灰尘用吸尘器清理干净，用锤子将膨胀螺栓敲入孔内，膨胀螺 栓露出地面高度不可大于 50mm, 螺母不要拧紧。 4.5 将副立柱固定，方法参照主立柱，同时确认两立柱底板对角线距离差在 3mm 以内。 4.6 两边立柱各准备好扶梯推车，用吊带拴好龙门架两边，将龙门架吊起，固定好连接螺栓。 注意： 安装龙门架时，举升机周围不可以有其他人员。 4.7 拧紧膨胀螺栓（参考扭力 203N·m），同时用水平尺确认立柱的垂直，如有必要，用垫片塞入立柱底部，调整水平， 龙门架上表面也用水平尺确保水平。 注意： 如果拧紧膨胀螺栓的时候无法达到 203N·m，应该重新确认混 凝土的强度。 4.8 安装车顶防撞限位杆，并连接好限位开关。...
  • Seite 11 中文 AE5151/AE5151-3 EN DE 4.9 安装平衡钢丝绳 保证左右两边滑台在第一档保险处，将平衡钢丝绳按图示轨迹安装好。先不要拧紧螺母，等调试同步性的时候，再调 整两根钢丝绳的松紧。注意：单边钢丝绳螺杆必须用 2 个六角螺母拧紧。 钢丝绳 绳轮 M16 螺母 滑台...
  • Seite 12 中文 AE5151/AE5151-3 EN DE 4.10 安装机械锁及电磁铁，单边两件，连接好电线 4.11 托臂安装 通过销轴将四个托臂装入滑台，前端用三节臂，后端用二节臂。 4.12 控制箱及动力单元安装 将动力单元安装于主立柱电机板上，用螺栓螺母固定。安装好限位开关，连接电线。 4.13 液压系统连接 - 拧开油箱盖，倒入 10L---46# 抗磨液压油。（首选 46# 抗磨液压油，温度 -10° C 以下， 考虑 32#） - 连接好液压接头，将油管连接于主副油缸出油口接头处。 4.14 空载测试调整 - 清理场地，地面不可以有油污，举升机空载。 - 接通电源，按上升按钮，滑台上升，任意位置停止上升，按锁定按钮，将左右滑台落入同档保险 - 拧紧平衡钢丝绳螺母，使两根平衡钢丝绳松紧度基本一致。 - 按下降按钮，滑台自动上升一小段距离，电磁铁打开保险，回油阀打开，滑台下降。 - 按上升按钮， 全程举升， 任意位置触动限位开关， 电机停止运转， 油缸达到极限位置时， 触动限位开关， 滑台停止上升，...
  • Seite 13 中文 AE5151/AE5151-3 EN DE 4.15 负载测试调整 - 将四个托臂完全打开，确保车道空间无任何障碍。 - 将汽车驶入举升机， 左右居中， 以立柱连线做参考， 车辆前后放置距离比大致 2:3 （ 前置发动机车辆） ， 当车辆吨位大于 3.5 吨时，适当向后移动车辆。 - 将托臂托盘旋转至汽车底盘支撑点。 - 按上升按钮，托臂上升，确认四个托臂锁完全落锁。 - 继续点动上升，观察如果有任一橡胶托盘接触到底盘支撑点，停止上升，然后将余下的橡胶托盘逆时针旋转，与支 撑点接触。 - 按上升按钮，汽车慢慢被提起，当汽车轮胎离地时，停止上升。轻推汽车尾部，确认汽车安全稳固，托臂锁完全落锁。 - 按上升按钮，汽车继续上升，观察汽车举升过程前后左右是否平稳，当滑台上升到第三或者第四档保险的时候，停 止上升，按锁定按钮，液压站回油，滑台落锁。观察汽车前后左右是否平稳。（如果左右高低差明显，则调节平衡 钢丝绳螺母）。 - 继续上升至最高一档保险，停止上升，按锁定按钮，回油落锁。观察举升机是否平稳无颤动。 - 按下降按钮，滑台自动上升一段距离，电磁铁打开，电磁阀得电，液压系统回油，滑台下降。 - 中间任意位置，松开按钮，保险自动回弹，锁定按钮，滑台落锁，停止下降。 - 按下降按钮，滑台上升一段距离，电磁铁打开，电磁阀得电，液压系统回油，滑台下降，任意位置停止，按锁定按钮，...

  • Seite 14: 第五章 保养指导

    中文 AE5151/AE5151-3 EN DE 第五章 保养指导 5.1 每日检查项目 - 检查所有液压接头，油管，油缸是否存在漏油。 - 检查所有电气连接线是否有破损。 - 检查所有运动部件是否有过劳磨损。 - 清理橡胶托盘上的油污，观察橡胶托盘是否有过度磨损。 5.2 每 2 个月检查项目 - 更换立柱滑道内的润滑脂 - 更换托臂销轴的润滑脂 - 检查并锁紧膨胀螺栓螺母 5.3 每 6 个月检查项目 - 调节平衡钢丝绳，保险绳 - 检查钢丝绳是否有毛刺 5.4 每 2 年检查项目 - 更换液压油...

  • Seite 15: 第六章 常见问题

    中文 AE5151/AE5151-3 EN DE 第六章 常见问题 序号 常见问题 解决方案 按钮无法工作 更换按钮 接触器通电不吸合 更换接触器 接触器无法得电吸合 检查按钮与限位开关 液压系统连接处漏油 更换接头或者油管 油缸漏油 更换密封圈、严重者直接更换油缸 托臂齿啮合不好 调节托臂齿位罝 平衡钢丝绳严重毛刺 更换钢丝绳 左右滑台无法落入同档保险 调整平衡钢丝绳螵母、使滑台同步 自动回油下降 更换回油阀或者下降调速阀 三相电机旋转不出油 电机反转、更换相邻两根电源相线 ( 俗称火线） 三相电机异响无力 电机缺相、万用表检查电源进线 380VAC 负载情况下将速度过慢 检查回油阀、下降速度阀是否有异物堵住 立柱滑道涂刷润滑脂、检查液压站输出压力是否足够稳定、检查油 工作时颤抖 缸活塞杆是否有爬升现象。（更换）...

  • Seite 16: 第七章 液压系统图及部件清单

    中文 AE5151/AE5151-3 EN DE 第七章 液压系统图及部件清单 序号 配件物料号 描述 1PH,220VAC, 或 3PH,380VAC 电机 PAE5151-6 吸油过滤网 PAE5151-7 油桶 PAE5151-8 溢流阀 PAE5151-9 液压泵 PAE5151-10 下降流速阀 PAE5151-11 单向阀 PAE5151-12 电磁回油阀 PAE5151-13 油缸 PAE5151-14 油桶盖 PAE5151-15...

  • Seite 17: 第八章 电气接线图

    中文 AE5151/AE5151-3 EN DE 第八章 电气接线图 回油电磁阀 电源灯 补油开关 锁定按钮 主机上升电磁阀 下降按钮 子机上升电磁阀 主机气动阀 / 电磁铁 电磁铁 子机气动阀 主机限位开关 上升按钮 子机限位开关 切换开关 交流接触器线圈 变压器输出...

  • Seite 18: 第九章 产品爆炸图

    中文 AE5151/AE5151-3 EN DE 第九章 产品爆炸图...
  • Seite 19 中文 AE5151/AE5151-3 EN DE...
  • Seite 20 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE EN DE Date...
  • Seite 21 中文 AE5151/AE5151-3 Table of Contents Chapter I Safety Cautions ............................22 Chapter II Product Features and Parameters ..................... 23 Chapter III Preparation for Installation ........................26 Chapter IV Installation Instructions .........................27 Chapter V Maintenance Instructions ........................32 Chapter VI Common Faults ............................33 Chapter VII Hydraulic System Diagram and List of Components ..............

  • Seite 22: Chapter I Safety Cautions

    中文 AE5151/AE5151-3 Chapter I Safety Cautions - Make sure that you have read the Instruction completely including relevant instructions on installation, operation and safety before operating the lift. - Do not use the lift if any abnormality is found in the lift.

  • Seite 23: Chapter Ii Product Features And Parameters

    中文 AE5151/AE5151-3 Chapter II Product Features and Parameters 2.1 Product Features: 3-section straight bracket arm, suitable for a wide range of models Overload capacity proved by ALI and 1.5 times of that specified in American standard Integrated circuit board control, stable and reliable...
  • Seite 24 中文 AE5151/AE5151-3 Diagram of product 3000 3624 R1 070 Track width: 2658...
  • Seite 25 中文 AE5151/AE5151-3 2.3 Description of main components This machine mainly consists of the main post, auxiliary post, sliding table, bracket arm, arm lock, electric cabinet, mechanical lock, cylinder, power unit, gantry, etc. (See the figure below) Gantry Mechanical safety lock...

  • Seite 26: Chapter Iii Preparation For Installation

    中文 AE5151/AE5151-3 Chapter III Preparation for Installation 3.1 Unpacking Open the packing case, remove the surrounding packing materials, inspect the machine for damage during transportation, and inspect the main components and accessories for completeness as per the packing list. Keep packing materials away from children so as not to pose any danger, and properly dispose them if they may cause pollution.

  • Seite 27: Chapter Iv Installation Instructions

    中文 AE5151/AE5151-3 Chapter IV Installation Instructions 4.1 Determine the mounting position, which shall be close to wall and power as much as possible. 4.2 Thoroughly clean the mounting position of the lift, which shall be free from oil stains. 4.3 The dimension diagram of mounting space of the product is given below for reference only.
  • Seite 28 中文 AE5151/AE5151-3 4.4 Properly position the main post, drill holes with the impact drill, remove the dust in the bolt hole with a vacuum cleaner, and hammer the expansion bolt into the hole. The length of the expansion bolt protruding from the ground shall not exceed 50mm, and the nut shall not be tightened.
  • Seite 29 中文 AE5151/AE5151-3 4.9 Installation of balance wire rope Make sure that the left and right sliding tables are at the first safety position, and then install the balance wire rope as per the track shown in the figure. Do not tighten the nut temporarily as the tension of two wire ropes will be adjusted for synchronization later on. Attention: The unilateral wire rope screw must be tightened with 2 hexagon nuts.
  • Seite 30 中文 AE5151/AE5151-3 4.10 Install the mechanical lock and electromagnet (two pieces on each side), and connect the wire 4.11 Installation of bracket arm Install four bracket arms into the sliding table through the pin, with three-section straight arms at the front end and two-section straight arms at the back end.
  • Seite 31 中文 AE5151/AE5151-3 4.15 Adjustment for load test - Fully put the four bracket arms aside to ensure that the track is barrier-free. - Drive to the middle position of the lift, and keep the length ratio of the front part to the rear part of the vehicle (for those equipped with front engine) around 2:3 when the connecting line of the posts is taken as a reference.

  • Seite 32: Chapter V Maintenance Instructions

    中文 AE5151/AE5151-3 Chapter V Maintenance Instructions 5.1 Daily maintenance - Inspect all hydraulic joints, oil pipes, and cylinders for leakage. - Inspect all electric wires for damage. - Inspect all moving parts for excessive wear. - Remove the oil stains on the rubber tray and inspect the rubber tray for excessive wear.

  • Seite 33: Chapter Vi Common Faults

    中文 AE5151/AE5151-3 Chapter VI Common Faults Common Faults Solution Button fails to work Replace the button Contactor fails to operate after Replace the contactor energization The contactor fails to energized Inspect the button and limit switch and operate O i l l e a k a g e o c c u r s a t t h e...

  • Seite 34: Chapter Vii Hydraulic System Diagram And List Of Components

    中文 AE5151/AE5151-3 Chapter VII Hydraulic System Diagram and List of Components Part No. Description PAE5151-6 1PH, 220VAC, or 3PH, 380VAC motor PAE5151-7 Suction filter strainer PAE5151-8 Oil tank PAE5151-9 Relief valve PAE5151-10 Hydraulic pump PAE5151-11 Lowering flow regulating valve PAE5151-12...

  • Seite 35: Chapter Viii Electric Wiring Diagram

    中文 AE5151/AE5151-3 Chapter VIII Electric Wiring Diagram Oil return solenoid valve Power light Oil filling switch Lock button Main lift rising solenoid valve DOWN button Sub lift rising solenoid valve Main lift pneumatic valve/ electromagnet Electromagnet Sub lift pneumatic valve...

  • Seite 36: Chapter Ix Exploded View

    中文 AE5151/AE5151-3 Chapter IX Exploded View...
  • Seite 37 中文 AE5151/AE5151-3...
  • Seite 38 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE Date...
  • Seite 39 中文 AE5151/AE5151-3 Verzeichnis Kapitel I Sicherheitsvorkehrungen ..........................40 Kapitel II Produktmerkmale und -parameter ...................... 41 Kapitel III Installationsvorbereitung ........................44 Kapitel IV Installationsanleitung ..........................45 Kapitel V Wartungsanleitung ............................. 50 Kapitel VI Häufig gestellte Fragen ..........................51 Kapitel VII Hydrauliksystemdiagramm und Teileliste ..................52 Kapitel VIII Schaltplan ..............................

  • Seite 40: Kapitel I Sicherheitsvorkehrungen

    中文 AE5151/AE5151-3 Kapitel I Sicherheitsvorkehrungen - Wenn Sie die Hubmaschine verwenden, müssen Sie sicherstellen, dass Sie dieses Handbuch einschließlich der Installation, des Betriebs, der Sicherheit und anderer damit zusammenhängender Inhalte vollständig gelesen haben. - Wenn Sie feststellen, dass die Hebemaschine n.i.O. ist, bitte stellen Sie den Betrieb ein.

  • Seite 41: Kapitel Ii Produktmerkmale Und -Parameter

    中文 AE5151/AE5151-3 Kapitel II Produktmerkmale und -parameter 2.1 Produktmerkmale: Es ist mit drei geraden Tragarmen ausgestattet, um sich an eine Vielzahl von Modellen anzupassen: Die 1,5-fache Gesamtüberlastungsleistung nach dem amerikanischen ALI-Standard,Steuerung durch integrierte Platinen,stabil und zuverlässig, minimale Hubhöhe von 110 mm, geeignet für niedriges Fahrgestell, Motor aus Aluminiumlegierung, geräuscharm, schell kühlender Zylinder, Gleittisch mit geradem Kopf.
  • Seite 42 中文 AE5151/AE5151-3 Produktdarstellung 3000 3624 R1 070 Spurweite 2658...

  • Seite 43: Einführung Der Hauptkomponenten

    中文 AE5151/AE5151-3 2.3 Einführung der Hauptkomponenten: Diese Maschine besteht hauptsächlich aus Hauptsäule, Hilfssäule, Gleittisch, Tragarm, Verriegelungsarmvorrichtung, Schaltschrank, mechanischem Schloss, Ölzylinder, Antriebseinheit, Portal und so weiter. (siehe das Bild unten) Portal Mechanische Versicherung Ölzylinder Hilfssäule Antriebseinheit Hauptsäule Gleittisch Verriegelungsarmvorrichtung Mechanische Versicherung...

  • Seite 44: Kapitel Iii Installationsvorbereitung

    中文 AE5151/AE5151-3 Kapitel III Installationsvorbereitung 3.1 Auspacken Packen Sie aus und entfernen Sie das umgebende Verpackungsmaterial, prüfen Sie ab, ob die Maschine während des Transports beschädigt ist, und überprüfen Sie, ob das Hauptgerät und das Zubehör gemäß der Packliste vollständig sind. Halten Sie das Verpackungsmaterial von Kindern fern, um Gefahren zu vermeiden: Wenn das Verpackungsmaterial Umweltverschmutzungen verursacht, sollten diese ordnungsgemäß...

  • Seite 45: Kapitel Iv Installationsanleitung

    中文 AE5151/AE5151-3 Kapitel IV Installationsanleitung 4.1 Wählen Sie zuerst den Aufstellort so nahe wie möglich an der Wand in der Nähe der Stromversorgung. 4.2 Reinigen Sie den Aufstellort, und der Boden darf kein Öl enthalten 4.3 Die Größenzeichnung für den Installationsbereich des Produkts dient nur als Referenz...
  • Seite 46 中文 AE5151/AE5151-3 4.4 Setzen Sie die Hauptsäule ein, stanzen Sie das Loch mit dem Schlagbohrer, reinigen Sie den Staub mit einem Staubsauger im Bohrloch und schlagen Sie den Dehnbolzen mit einem Hammer in das Loch. Die Höhe des Dehnbolzens, die dem Boden ausgesetzt ist, sollte 50 mm nicht überschreiten, und die Mutter sollte nicht festgezogen werden.
  • Seite 47 中文 AE5151/AE5151-3 4.9 Bauen Sie den Ausgleichsseil ein Stellen Sie sicher, dass sich der linke und der rechte Gleittisch im ersten Gang der Versicherung befinden, und installieren Sie das Auswuchtdrahtseil wie in der Abbildung gezeigt. Ziehen Sie die Mutter nicht zuerst fest und stellen Sie die Spannung der beiden Drähte ein, wenn Sie die Synchronisierung testen.

  • Seite 48: Armbefestigung

    中文 AE5151/AE5151-3 4.10 Montieren Sie das mechanische Schloss und die Elektromagneten, jeweils 2 Stk. auf eine Seite, und verbinden Sie die Drähte 4.11 Armbefestigung Die vier Tragarme werden durch Stifte in den Gleittisch eingebaut. Das vordere Ende ist mit Arm mit drei Abschnitten und das hintere Ende ist mit Arm mit zwei Abschnitten auszurüsten.

  • Seite 49: Belastungstesteinstellung

    中文 AE5151/AE5151-3 4.14 Belastungstesteinstellung - Öffnen Sie alle vier Tragarme, um sicherzustellen, dass sich kein Hindernis im Bereich der Fahrbahn befindet. - Fahren Sie das Fahrzeug in die Hebemaschine, zentrieren Sie es nach links und rechts und verwenden Sie den Säulenanschluss als Referenz.

  • Seite 50: Kapitel V Wartungsanleitung

    中文 AE5151/AE5151-3 Kapitel V Wartungsanleitung 5.1 Tägliche Inspektionen - Überprüfen Sie alle hydraulischen Anschlüsse, Schläuche und Zylinder auf Öllecks. - Überprüfen Sie alle elektrischen Kabel auf Beschädigungen. - Überprüfen Sie alle beweglichen Teile auf übermäßigen Verschleiß. - Reinigen Sie das Öl auf der Gummischale und stellen Sie fest, ob die Gummischale vorübergehend abgenutzt ist.

  • Seite 51: Kapitel Vi Häufig Gestellte Fragen

    中文 AE5151/AE5151-3 Kapitel VI Häufig gestellte Fragen Seriennummer Häufig gestellte Fragen Lösung Die Taste funktioniert nicht Die Taste ersetzen Der Schütz ist eingeschaltet und Ersetzen Sie den Schütz zieht nicht an Der Schütz kann keine elektrische Taste und Endschalter prüfen Absaugung erhalten Ölleckage am Anschluss der...

  • Seite 52: Kapitel Vii Hydrauliksystemdiagramm Und Teileliste

    中文 AE5151/AE5151-3 Kapitel VII Hydrauliksystemdiagramm und Teileliste Seriennummer Zubehörmaterialnummer Beschreibung PAE5151-6 1PH, 220VAC oder 3PH, 380VAC Motor PAE5151-7 Ölsaugfilter PAE5151-8 Ölfass PAE5151-9 Überströmventil PAE5151-10 Hydraulikpumpe PAE5151-11 Fallendes Durchflussventil PAE5151-12 Ventil überprüfen PAE5151-13 Ölrücklaufsmagnetventil PAE5151-14 Ölzylinder PAE5151-15 Ölfassdeckel...

  • Seite 53: Kapitel Viii Schaltplan

    中文 AE5151/AE5151-3 Kapitel VIII Schaltplan Ölrücklaufsmagnetventil Netzanzeige Nachschubschalter Sperrtaste Magnetventil für Hostmaschine-Aufstieg Abwärtstaste MagnetventilfürKinder maschinenaufstieg Pneumatikventil / Elektromagnet der Hostmaschine Elektromagnet PneumatischesVentil der Kindmaschine Hostmaschine-Endschalter Aufwärtstaste Kindmaschinenendschalter Umschalter AC-Schützspule Transformatorausgang...

  • Seite 54: Kapitel Ix Produktexplosionskarte

    中文 AE5151/AE5151-3 Kapitel IX Produktexplosionskarte...
  • Seite 55 中文 AE5151/AE5151-3...
  • Seite 56 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE Date...
  • Seite 57 中文 AE5151/AE5151-3 EN DE Содержание Глава I Особые указания по технике безопасности ............58 Глава II Характеристики и параметры продукта ..............59 Глава III Подготовка к установке ......................62 Глава IV Шеф-монтаж ............................63 Глава V Руководство по техническому обслуживанию ..........68 Глава...

  • Seite 58: Глава I Особые Указания По Технике Безопасности

    中文 AE5151/AE5151-3 EN DE Глава I Особые указания по технике безопасности - Когда вы пользуете подъемник, вы должны убедиться, что вы полностью прочитали эту инструкцию, включая установку, эксплуатацию, безопасность и другие соответствующие содержания. - При обнаружении любых ненормальных проблем подъемника, прекратить использование.

  • Seite 59: Глава Ii Характеристики И Параметры Продукта

    中文 AE5151/AE5151-3 EN DE Глава II Характеристики и параметры продукта 2.1 Характеристики продукта: Дизайн трехсекционного кронштейна, предназначенный для различных моделей автомобилей Характеристика целой машины превышает американский стандарт в 1.5 раза Управление через интегральную печатную плату, стабильное и надежное Минимальная высота подъема 110 mm, подходит для автомобилей с низким шасси...
  • Seite 60 中文 AE5151/AE5151-3 EN DE Схема продукта 3000 3624 R1 070 Ширина движения автомобиля 2658...
  • Seite 61 中文 AE5151/AE5151-3 EN DE 2.3 Краткое описание основных компонентов: Данная машина в основном состоит из главной стойки, вспомогательной стойки, подвижной платформы, кронштейна, устройства для блокировки кронштена, электрического шкафа управления, механического замка, масляного цилиндра, блока питания, портальной рамы и др. (см. нижеследующий рисунок) Портальная...

  • Seite 62: Глава Iii Подготовка К Установке

    中文 AE5151/AE5151-3 EN DE Глава III Подготовка к установке 3.1 Разборка и упаковка Разбирать упаковочный ящик, удалить окружающие упаковочные материалы, проверить наличие повреждения машины в процессе транспортировки, и проверить полность основного и вспомогательного оборудования согласно упаковочному листу. Размещать упаковочные материалы в недоступном для детей месте, чтобы...

  • Seite 63: Глава Iv Шеф-Монтаж

    中文 AE5151/AE5151-3 EN DE Глава IV Шеф-монтаж 4.1 Сначала выбрать место для установки, как возможно приближаться к стене, рядом с источником питания. 4.2 Очистить зону установки подъемника, на земле не следует существовать любые масляные грязи 4.3 Чертеж с размерами пространства установки продукта для справки...
  • Seite 64 中文 AE5151/AE5151-3 EN DE 4.4 Поместить главную стойку и сверлить отверстие ударной дрелью, очистить оставшуюся пыль в отверстии для болта с помощью пылесоса, вбить расширительный болт в отверстие молотком, высота выхода расширительного болта на поверхность не должна превышать 50 mm, не затянуть гайку.
  • Seite 65 中文 AE5151/AE5151-3 EN DE 4.9 Установка балансировочного стального троса Убедиться в том, что левая и правая подвижная платформа находятся на первой передаче безопасности, и установить балансировочный стальной трос по трассе, указанному на рисунке. Сначала не затянуть гайку и регулировать степень натянутости двух стальных троса при отладке синхронизации. Внимание! Винт...

  • Seite 66: Установка Кронштейна

    中文 AE5151/AE5151-3 EN DE 4.10 Установить механический замок и электромагнит, две части на одной стороне, подключить провод 4.11 Установка кронштейна Установить четыре кронштейна в подвижную платформу через штифт, для переднего конца применяется трехсекционная стрела, для заднего конца применяется двухсекционная стрела.
  • Seite 67 中文 AE5151/AE5151-3 EN DE 4.14 Регулировка и испытание под нагрузкой - Полностью открыть четыре кронштейна, чтобы обеспечить отсутствие любых препятствий в проезжей части. - Вести автомобиль в подъемник, левая и правая сторона находятся в середине, использовать соединительную линию стойки в качестве нормы, отношение расстояния между переднеми заднем размещением автомобиля...

  • Seite 68: Глава V Руководство По Техническому Обслуживанию

    中文 AE5151/AE5151-3 EN DE Глава V Руководство по техническому обслуживанию 5.1 Пункт ежедневной проверки - Проверить все гидравлические зажимы, масляные трубки и масляные цилиндры на наличие утечек масла. - Проверить все электрические соединения на наличие повреждений. - Проверить все движущиеся части на наличие чрезмерного износа.

  • Seite 69: Глава Vi Часто Задаваемые Вопросы

    中文 AE5151/AE5151-3 EN DE Глава VI Часто задаваемые вопросы Часто задаваемые № п.п. Вариант решения вопросы Кнопка не работает Заменить кнопку Контактор находится под напряжением и не Заменить контактор срабатывается Контактор не может находиться под Проверить кнопку и концевой выключатель...

  • Seite 70: Глава Vii Схема Гидравлической Системы И Список Деталей

    中文 AE5151/AE5151-3 EN DE Глава VII Схема гидравлической системы и список деталей № п.п. Номер материала принадлежности Описание 1PH, 220VAC, или 3PH, 380VAC электродвигатель PAE5151-6 Всасывающий фильтр PAE5151-7 Масляное ведро PAE5151-8 Перепускной клапан PAE5151-9 Гидравлический насос PAE5151-10 Клапан регулирования скорости спуска...

  • Seite 71: Глава Viii Электрическая Схема Соединений

    中文 AE5151/AE5151-3 EN DE Глава VIII Электрическая схема соединений Электромагнитный клапан возврата масла Лампочка питания Переключатель добавления масла Кнопка "Блокировка" Электромагнитный клапан подъема главного устройства Кнопка "Спуск" Электромагнитный клапан подъема вспомогательного устройства Пневматический клапан / электромагнит главного устройства Электромагнит Пневматический клапан...

  • Seite 72: Глава Ix Деталировочный Чертеж Продукта

    中文 AE5151/AE5151-3 EN DE Глава IX Деталировочный чертеж продукта...
  • Seite 73 中文 AE5151/AE5151-3 EN DE...
  • Seite 74 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE EN DE Date...
  • Seite 75 中文 AE5151/AE5151-3 EN DE 목록 제 1 장 안전주의사항 ............................76 제 2 장 제품특성과 파라미터 ........................77 제 3 장 설치준비 ..............................80 제 4 장 설치지도 ..............................81 제 5 장 보양지도 ..............................86 제 6 장 흔히 발생하는 문제 .......................... 87 제 7 장 유압 시스템도 및 파트 리스트 ....................88 제...
  • Seite 76 中文 AE5151/AE5151-3 EN DE 제 1 장 안전주의사항 - 본 사용설명서에 포함된 설치 , 조작 , 안전 등 관련 내용들을 읽은 다음 리프터를 사용하십시오 . - 리프터에 특이사항이 발생하였을 경우 사용을 멈춥니다 . - 규정된 범위의 부하를 초과하여 리프터를 사용하지 마십시오 . 본 제품의 정격 부하는 4000KG 입니다 .
  • Seite 77 中文 AE5151/AE5151-3 EN DE 제 2 장 제품특성과 파라미터 2.1 제품특점 3 축의 브라켓 암으로 많은 모델의 차량에 사용될 수 있고 , 초부하 기능은 ALI 아메리칸스탠다드 1.5 배 , 멀티 제어판으로 컨트롤하여 안전성이 좋습니다 . 최저로 110mm 높이까지 올리 수 있어 밑판이 낮은 차량에 적합하고 , 두랄루민 모터로...
  • Seite 78 中文 AE5151/AE5151-3 EN DE 제품 설명도 3000 3624 R1 070 차량 통로 너비 2658...
  • Seite 79 中文 AE5151/AE5151-3 EN DE 2.3 주요부품 소개 : 기계는 주로 메인 프레임 , 서브 프레임 , 플랫폼 , 브라켓 암 , 잠금장치 , 제어함 , 기계락 , 오일탱크 , 동력파트 , 골포스트 등으로 구성되었습니다 . ( 아래 도면 참조 ) 골포스트...
  • Seite 80 中文 AE5151/AE5151-3 EN DE 제 3 장 설치준비 3.1 포장해체 포장박스를 해체하고 포장재료를 제거하여 운수과정에서의 기계의 손상을 체크하고 , 포장 명세에 따라 파트리스트를 체크합니다 . 위험의 조성을 피하기 위하여 포장재를 어린이 손이 닿지 않는 곳에 놓아줍니다 . 만약 오염을 일으키는 포...
  • Seite 81 中文 AE5151/AE5151-3 EN DE 제 4 장 설치지도 4.1 먼저 설치 구역을 선택합니다 . 가능한 벽 , 전원과 가까운 곳이 좋습니다 . 4.2 리프터 설치 구역을 깨끗이 정리합니다 . 지면에 오일 얼룩이 남아서는 안됩니다 . 4.3 제품 설치공간의 사이즈 도면을 참조...
  • Seite 82 中文 AE5151/AE5151-3 EN DE 4.4 메인 프레임의 자리를 잘 잡아놓고 임팩트 드릴로 구멍을 뚫고 구멍 내의 먼지를 청소기로 깨끗이 정리합니다 . 그래 고 해머로 팽창볼트를 구멍내에 박아줍니다 . 지면 위로 노출한 팽창볼트의 높이는 50mm 보다 높으면 안되고 너트는 꽉 조이지 마십시오 .
  • Seite 83 中文 AE5151/AE5151-3 EN DE 4.9 평행 스틸 와이어로프를 설치 좌우 두 플랫폼이 1 단 안전에 있음을 보장합니다 . 와이어로프는 도면의 궤도에 따라 설치합니다 . 먼저 너트를 조이지 말고 동기성을 테스트할 때 다시 두 스틸 와이어로프를 조절합니다 . 주의 : 한 변두리의 스틸 와이어로프 스크루는 2 개...
  • Seite 84 中文 AE5151/AE5151-3 EN DE 4.10 기계락 및 전자 자석을 장착 , 한 변두리에 2 건 , 케이블을 잘 연결 4.11 브라켓 암 장착 핀 샤프트를 통해 4 개 브라켓 암을 플랫폼에 넣습니다 . 앞단은 3 축 암 , 후단은 2 축 암을 사용합니다 .
  • Seite 85 中文 AE5151/AE5151-3 EN DE 4.14 부하 테스트 조절 - 차량 통로에 아무런 장애물이 없는 것을 보장하기 위하여 4 개 브라켓 암을 완전히 열어줍니다 . - 차량을 리프터에 올릴 때 좌우로 대칭되게 중심에 놓고 프레임의 연결선을 참고로 차량은 앞뒤 2:3( 앞단 발동기 차량 ) 으로...
  • Seite 86 中文 AE5151/AE5151-3 EN DE 제 5 장 보양지도 5.1 일일체크사항 - 모든 유압 커플링 , 오일튜브 , 오일탱크의 누설여부를 확인합니다 . - 모든 제어 연결선의 손상여부를 확인합니다 . - 가동부품의 마손정도를 확인합니다 . - 고무 팔레트의 오일얼룩을 청결하고 과도의 마손이 존재하는지를 확인합니다 .
  • Seite 87 中文 AE5151/AE5151-3 EN DE 제 6 장 흔히 발생하는 문제 서번 흔히 발생하는 문제 해결방안 작업 불가능한 버튼 버튼 교체 접촉기의 전기 불합 접촉기 교체 접촉기가 전기에 의해 흡합 버튼과 리밋 스위치를 체크 불가능 유압 시스템 연결곳의 오일 커플링 또는 오일관 교체...
  • Seite 88 中文 AE5151/AE5151-3 EN DE 제 7 장 유압 시스템도 및 파트 리스트 서번 부품 물류번호 묘사 PAE5151-6 1PH,220VAC, 또는 3PH,380VAC 모터 PAE5151-7 오일 흡수 여과망 PAE5151-8 드럼통 PAE5151-9 릴리프 밸브 PAE5151-10 유압펌프 PAE5151-11 하강 유속밸브 PAE5151-12 체크밸브 PAE5151-13 전자 자석 리턴밸브...
  • Seite 89 中文 AE5151/AE5151-3 EN DE 제 8 장 전기 결선도 오일 리턴 전자기 밸브 전원 램프 오일 보충 스위치 잠금버튼 메인머신 상승 전자자석밸브 하강버튼 서브머신 상승 전자자 석밸브 메인 머신 공기동밸브 / 자석봉 전자자석 서브머신 공기압 밸브 메인머신 리밋 스위치 상승버튼...
  • Seite 90 中文 AE5151/AE5151-3 EN DE 제 9 장 제품 분해뷰...
  • Seite 91 中文 AE5151/AE5151-3 EN DE...
  • Seite 92 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE EN DE Date...

  • Seite 93: Tabela De Conteúdos

    中文 AE5151/AE5151-3 EN DE tabela de conteúdos Capítulo 1 Precauções de segurança ........................94 Capítulo 2 Características e parâmetros do produto ..................95 Capítulo 3 Preparação da instalação ........................98 Capítulo 4 Guia de instalação ............................99 Capítulo 5 Guia de manutenção ..........................104 Capítulo 6 Perguntas frequentes ..........................105...

  • Seite 94: Capítulo 1 Precauções De Segurança

    中文 AE5151/AE5151-3 EN DE Capítulo 1 Precauções de segurança - Ao usar a máquina de elevação, você deve assegurar-se de ter lido completamente este manual, incluindo instalação, operação, segurança e outros conteúdos relacionados. - Descobriu que a máquina de elevação tem algum problema anormal e pára de usá-la.

  • Seite 95: Capítulo 2 Características E Parâmetros Do Produto

    中文 AE5151/AE5151-3 EN DE Capítulo 2 Características e parâmetros do produto 2.1 Características do produto: Com 3 designs de braço de elevação retos, adapte-se a uma ampla gama de modelos de carros, Desempenho geral de sobrecarga, ALI, Padrão americano ,1.5 vezes, controle de placa de circuito integrado, estável e confiável, a altura de elevação mínima é de 110 mm, adaptar- se a carros de chassis baixos, motor da liga de alumínio, baixo nível de ruído, rápida dissipação de calor, mesa de deslizamento é...
  • Seite 96 中文 AE5151/AE5151-3 EN DE diagrama esquemático do produto 3000 3624 R1 070 a largura da máquina inteira 2658...
  • Seite 97 中文 AE5151/AE5151-3 EN DE 2.3 Introdução dos principais componentes: Esta máquina é composta principalmente de coluna principal, coluna auxiliar, mesa deslizante, braço de suporte, dispositivo de braço de bloqueio, caixa de controle elétrico, bloqueio mecânico, cilindro de óleo, unidade de energia e pórtico. (veja a figura abaixo) pórtico...

  • Seite 98: Capítulo 3 Preparação Da Instalação

    中文 AE5151/AE5151-3 EN DE Capítulo 3 Preparação da instalação 3.1 Desmonte a embalagem Desembale a embalagem, remova os materiais da embalagem circundante, verifique se a máquina está danificada durante o transporte e verifique se as peças principais e os acessórios estão completos de acordo com a lista de embalagem. Mantenha os materiais de embalagem longe das crianças para evitar perigo;...

  • Seite 99: Capítulo 4 Guia De Instalação

    中文 AE5151/AE5151-3 EN DE Capítulo 4 Guia de instalação 4.1 Primeiro a área precisa ser selecionada para instalar a máquina, é melhor contra a parede e perto da fonte de alimentação. 4.2 Limpe a área de instalação da máquina de elevação, o solo não pode ter qualquer óleo 4.3 Diagrama do tamanho do espaço de instalação do produto para referência...
  • Seite 100 中文 AE5151/AE5151-3 EN DE 4.4 Coloque a coluna principal no local e perfure o orifício com uma furadeira de impacto, limpe a poeira residual no orifício do parafuso com um aspirador de pó e martele o parafuso de expansão no orifício com um martelo,a altura do parafuso de expansão exposto ao solo não deve exceder 50 mm e a porca não deve ser apertada.
  • Seite 101 中文 AE5151/AE5151-3 EN DE 4.9 Instale a corda de arame de aço da balança Certifique-se de que as mesas deslizantes esquerda e direita estejam no primeiro mecanismo de segurança e instale a corda de arame de aço da balança conforme mostrado na figura. Não aperte a porca em primeiro lugar. Aguarde até o momento de ajustar a sincronização e, em seguida, ajuste a aperto duas cordas de arame de aço.
  • Seite 102 中文 AE5151/AE5151-3 EN DE 4.10 Instale fechadura mecânica e eletroímã, duas peças de um lado, conecte os fios 4.11 instalar o braço de suporte instale os quatro braços de suporte na mesa deslizante através do eixo do pino, a extremidade dianteira usa um braço de três seções e a extremidade traseira usa um braço de duas seções.
  • Seite 103 中文 AE5151/AE5151-3 EN DE 4.14 Ajuste do teste de carga - Abra completamente os quatro braços de suporte para garantir que não haja obstáculos no espaço de faixa de carro.. - Dirija o carro até a máquina de elevação, centralize-o no meio e use o fio de conexão da coluna como referência. a relação entre a distância frontal e a distância traseira do veículo é...

  • Seite 104: Capítulo 5 Guia De Manutenção

    中文 AE5151/AE5151-3 EN DE Capítulo 5 Guia de manutenção 5.1 Itens de inspeção diária - Verifique todos os conectores hidráulicos, tubos de óleo, cilindros de óleo para vazamentos de óleo. - Verifique se todos os cabos de conexão elétrica tem danos.

  • Seite 105: Capítulo 6 Perguntas Frequentes

    中文 AE5151/AE5151-3 EN DE Capítulo 6 Perguntas frequentes Número de Perguntas frequentes Solução série Botão não funciona Substitua o botão O contator não está funcionando Substitua o contator depois que a energia está ligada C o n t a t o r n ã o p o d e o b t e r Verifique o botão e o interruptor de limite...

  • Seite 106: Capítulo 7 Diagrama Do Sistema Hidráulico E Lista De Peças

    中文 AE5151/AE5151-3 EN DE Capítulo 7 Diagrama do sistema hidráulico e lista de peças Número Número do material acessório Descrição de série PAE5151-6 1PH, 220VAC ou 3PH, motor de 380VAC PAE5151-7 filtro de sucção de óleo PAE5151-8 Tanque de óleo PAE5151-9 válvula de alívio...

  • Seite 107: Capítulo 8 Diagrama De Conexão Do Fio Elétrico

    中文 AE5151/AE5151-3 EN DE Capítulo 8 Diagrama de conexão do fio elétrico Válvula solenóide de retorno de óleo Luz de alimentação interruptor de reabastecimento de óleo Botão de bloqueio Válvula solenóide de subida de máquina principal Botão de queda Válvula solenóide de subida de sub-máquina...

  • Seite 108: Capítulo 9 Diagrama Esquemático Do Produto

    中文 AE5151/AE5151-3 EN DE Capítulo 9 diagrama esquemático do produto...
  • Seite 109 中文 AE5151/AE5151-3 EN DE...
  • Seite 110 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE EN DE Date...
  • Seite 111 中文 AE5151/AE5151-3 EN DE 目次 第一章 安全上のご注意事項 .........................112 第二章 製品の特徴とパラメーター ......................113 第三章 取り付け準備 ............................116 第四章 インストールガイド .........................117 第五章 メンテナンスガイド ........................122 第六章 よくある問題 ............................123 第七章 油圧系統図と部品リスト ......................124 第八章 電気配線図 ..............................125 第九章 製品の分解立体図 ..........................126...
  • Seite 112 中文 AE5151/AE5151-3 EN DE 第一章 安全上のご注意事項 - リフトを使用するときは、 取り付け、 操作、 安全などの関連内容を含め、 必ずこのマニュアルをよく読んでください。 - リフトに異常な問題があることを発見する場合は、使用を中止します。 - リフトに過負荷をかけないでください。この製品の定格負荷は 4000KG です。 - 乗車位置に移動する前に、4 本のアームを揺動させて車両の通路に障害物がないようにします。アームを足で蹴ら ないでください、さもなければ、アームのギアが損傷されます。 - 訓練を受けた人だけがリフトを操作できますが、自動車の顧客または操作経験のない人がリフトを勝手に操作す ることは禁止されています。 - リフトアームのラバートレイが車両の支点に接触している必要があります。そうしないと、車両のシャーシが損傷 する可能性があります。（支点の位置がわからない場合は、電話で自動車メーカーに問い合わせることをお勧めし ます） - 車両を持ち上げる前に、すべてのアームギアが正しくかみ合っていることを確認する必要があります。 - 同時に 4 本のアームを使用して車を持ち上げる必要があります。4 本未満のアームを使用して車を持ち上げること は禁止されています。 - 車両を持ち上げた後は、機械的ロックなしで車両の下で作業をしないように機械的ロック動作を実行する必要が あります。...
  • Seite 113 中文 AE5151/AE5151-3 EN DE 第二章 製品の特徴とパラメーター 2.1 製品の特徴： 幅広い車種に対応するために 3 段ストレートアームデザインが採用されています　完成機過負荷性能　ALI アメリカ 規格 1.5 倍　集積回路基板制御、安定で信頼　最小吊り上げ高さ 110mm、ローシャーシ車に対応 アルミ合金モーター、 低騒音、高速熱放散 シリンダーがスライドテーブルに直接当たるのはチェーン破損の危険性を回避します　シリン ダーストローク制限保護、シリンダー寿命向上 2.2 製品の技術的パラメータ： 定格持ち上げ重量 4000KG 完成機外幅 3624mm 支柱内幅 3000mm 車線幅 2658mm 完成機高さ 3926mm 最小持ち上げ高さ 110mm トレイ調整高さ 80mm 最大持ち持ち高さ 1980mm 3 段アーム伸縮範囲...
  • Seite 114 中文 AE5151/AE5151-3 EN DE 製品図 3000 3624 R1 070 車両通過幅 2658...
  • Seite 115 中文 AE5151/AE5151-3 EN DE 2.3 主要コンポーネントの紹介 この機械は主に主柱、副柱、スライドテーブル、アーム、ロックアーム装置、電気制御ボックス、メカニカルロック、 オイルシリンダー、パワーユニット、ガントリーなどで構成されています。（次の図を参照） ガントリー 機械安全装置 シリンダー 副柱 パワーユニット 主柱 スライドテーブル ロ ッ ク アーム 装置 機械安全装置 ３段ねじトレイ 電気制御ボックス 3 段アーム 支柱： スライドテーブル、シリンダーなどを取り付けるための基本部品 スライドテーブル 支柱に取り付けられた上下にスライドするための持ち上げ部品 アーム： スライドテーブルに取り付けられ、自動車の支点に接触して自動車を持ち上げるための持ち上げ 部品 ロックアーム装置： アームが回転しないようにロックする安全部品 電気制御ボックス： モーターや電磁弁、電磁石などのリミットスイッチの動作を制御するための電気制御 シリンダー： トランスミッション部品。油圧ステーションが作動することにより、高圧オイルがシリンダーの 下部室に打ち込まれ、ピストンロッドが上昇し、そしてスライディングテーブルがチェーンによっ て上昇するように駆動されます。...
  • Seite 116 中文 AE5151/AE5151-3 EN DE 第三章 取り付け準備 3.1 包装を解く 梱包を分解し、周囲の梱包材を取り除き、輸送中に機械が損傷していないか確認し、梱包リストに従って本体と付 属品が完全かどうかを確認します。危険を避けるために梱包材は子供の手の届かないところに保管し、梱包材が汚 染を起こす場合は適切に取り扱ってください。 3.2 基礎 基礎の安定性を確保するのはユーザーの責任です。 コンクリートの最小厚さは 250mm、最小強度は 21MPa です。コ ンクリートは取付日の 30 日前に完成しなければなりません。基礎強度を損なわないようにするために、拡張ボルト から 279mm 以内に他の基礎機器を置くことはできません。安全な電源、空気源、および電源ケーブルを提供するの はユーザーの責任です。 M18×160 拡張ボルト 10 セット 3000PSI（2.1Kg/mm）以上のコンクリート強度 モーター位置、電源コード到達位置 380V 三相 5 線式 380V/2.2KW/50Hz 4200 3.3 ツール - 5m 巻尺...
  • Seite 117 中文 AE5151/AE5151-3 EN DE 第四章 インストールガイド 4.1 最初に設置場所を選択します。できるだけ壁に向かって、電源の近くに設置します。 4.2 地面にはオイルがないように、リフトの設置場所をきれいに清掃してください 4.3 参考用の製品設置スペース寸法図 1000 1000 3624...
  • Seite 118 中文 AE5151/AE5151-3 EN DE 4.4 主柱をしっかりと置き、インパクトドリルで穴を開け、掃除機でボルト穴に残っている埃を取り除き、ハンマー で穴に膨張ボルトを叩き込み、膨張ボルトの地面から露出する高さが 50mm を超えないようにし、ナットを締めな いでください。 4.5 主柱を参照して副柱を固定し、同時に 2 本の支柱の対角距離が 3 mm 未満であることを確認します。 4.6 支柱の両側にエスカレーターカートを用意し、スリングを使用してガントリーの両側を繋ぎ、ガントリーを持ち 上げて接続ボルトを固定します。 注意： ガントリーを設置するときは、リフトの周りに他の人がいるべきではありません。 4.7 膨張ボルトを締め付け（基準トルク 203N・m）、水準器で支柱の垂直を確認し、必要ならばガスケットを支柱の 底部に挿入して水平に調整します。ガントリー上面も水準器で水平にします。 注意： 膨張ボルトを 203 N・m まで締め付けることができない場 合は、コンクリートの強度を再確認する必要があります。 4.8 ルーフ衝突防止リミットレバーを取り付け、リミットスイッチを接続し ます。...
  • Seite 119 中文 AE5151/AE5151-3 EN DE 4.9 バランスワイヤロープの取り付け 左右のスライドテーブルが 1 速ギヤの安全装置に入っていることを確認し、図のようにバランスワイヤロープを取 り付けます。 最初にナットを締めないでください。 同期をデバッグするときは、 2 本のワイヤの締め具合を調整します。 注意：片面ワイヤーロープのねじは、六角ナット 2 本で締め付けてください。 ワイヤーロープ シーブ M16 ナット スライドテーブル...
  • Seite 120 中文 AE5151/AE5151-3 EN DE 4.10 メカニカルロックと電磁石を片側に 2 個取り付け、ワイヤーを接続します 4.11 アーム取り付け 4 本のアームはピンを介してスライドテーブルに装填され、前端は 3 段アーム、後端は 2 段アームを使用します。 4.12 制御ボックスとパワーユニットの取り付け　パワーユニットを主柱モーターボードに取り付け、ボルトとナット で固定します。リミットスイッチを取り付けて配線を接続します。 4.13 油圧システム接続 - 燃料タンクのキャップを捻り開けて、10L---46# 耐摩耗性油圧オイルを注ぎます。（46 ＃耐摩耗性油圧作動油推奨、 温度 -10℃以下は 32 ＃を考慮） - 油圧コネクターを接続し、オイルパイプをメインシリンダーと補助シリンダーのオイルアウトレットコネクター に接続します。 4.14 無負荷テスト調整 - 現場を清掃します。地面は油性ではなく、リフトは無負荷です。 - 電源を入れ、上昇ボタンを押すと、スライドテーブルが上がり、任意の位置で上がるのを止め、ロックボタンを 押すと、左右のスライドテーブルが同じギアの安全装置に落ちます - .2 本のバランスワイヤーロープの締め付け具合が基本的に同じになるように、バランスワイヤロープナットを締め...
  • Seite 121 中文 AE5151/AE5151-3 EN DE 4.15 負荷テスト調整 - 車線スペースに障害物がないことを確認するために 4 本のアームを完全に開きます。 - 車をリフトに乗せて左右に対称させ、支柱接続線を基準にして車の前後の距離は約 2：3（フロントエンジン車）で、 車のトン数が 3.5 トンを超える場合は、車を適切に後方に動かします。 - アームトレイを車のシャーシの支点まで回転させます。 - 上昇ボタンを押すとアームが上がり、4 つのアームロックが完全にロックされていることを確認します。 - ジョギングを続けて、ある一つラバートレイがシャーシの支点に接触していることを確認する場合、上昇を停止し てから、残りのラバートレイを反時計回りに回転させて支点に接触させます。 - 上昇ボタンを押すと車がゆっくり持ち上げられ、車のタイヤが地面から離れると上昇が止まります。車の後部を軽 く押して車が安全で固定されていること、そしてアームロックが完全にロックされていることを確認します。 - 上昇ボタンを押し、車が上昇し続け、持ち上げプロセスで車の前後左右が安定しているかどうかを観察し、スラ イドが 3 速または 4 速ギアの安全装置に上昇したら、上昇を止めます。ロックボタンを押し、油圧ステーションが オイルリターンし、スライドテーブルがロックされます。車が前後左右に安定しているかどうかを観察します。 （左 右の高さの違いが明らかな場合は、バランスワイヤーロープナットを調整してください）。 - 最高速ギアの安全装置まで上昇し続け、上昇を止め、ロックボタンを押し、オイルリターンし、ロックします。 リフトが安定していて振動がないことを確認してください。...
  • Seite 122 中文 AE5151/AE5151-3 EN DE 第五章 メンテナンスガイド 5.1 日常点検項目 - すべての油圧コネクタ、チューブ、およびシリンダーにオイル漏れがないか確認します。 - すべての電気ケーブルに損傷がない確認します。 - すべての可動部品に過度の消耗がないか確認します。 - ラバートレイのオイルを拭き、ラバートレイに過度の消耗がないか確認します。 5.2 2 ヶ月ごとに点検する項目 - 支柱スライドのグリースを交換します - アームピンのグリースを交換します - 拡張ボルトナットを確認して固定します 5.3 6 ヶ月ごとに点検する項目 - バランスワイヤーロープ、安全ロープを調整します - ワイヤーロープにバリがないか確認します 5.4 2 年ごとに点検する項目 - 油圧作動油を交換します...
  • Seite 123 中文 AE5151/AE5151-3 EN DE 第六章 よくある問題 番号 よくある問題 解決策 ボタンが機能していません ボタンを交換します 接触器は通電しますが、オ 接触器を交換します フにできません 接触器は通電せず、オフに ボタンとリミットスイッチをチェックします できません 油圧系統接続部がオイル漏 コネクタまたはチューブを交換します れになっています シリンダがオイル漏れにな シールリングを交換します。状況が悪い場合は直接シリンダーを っています 交換します アームギアがうまく噛み合 アームギアの位置を調整します っていません バランスワイヤーロープに バリがたくさん起こってい ワイヤーロープを交換します ます 左右のスライドテーブルを スライドテーブルが同期するようにバランスワイヤロープを調整 同じギアの安全装置に入れ します ることはできません 自動オイルリターンが低減 オイルリターンバルブを交換し、またはスピードコントロールバ しています ルブを下げます。...
  • Seite 124 中文 AE5151/AE5151-3 EN DE 第七章 油圧系統図と部品リスト 番号 アクセサリ品目番号 説明 1PH、220VAC、または 3PH、380VAC モーター PAE5151-6 吸油フィルター PAE5151-7 オイルドラム PAE5151-8 オーバーフローバルブ PAE5151-9 油圧ポンプ PAE5151-10 下降流バルブ PAE5151-11 チェックバルブ PAE5151-12 電磁戻し弁 PAE5151-13 シリンダー PAE5151-14 オイルドラムカバー PAE5151-15...
  • Seite 125 中文 AE5151/AE5151-3 EN DE 第八章 電気配線図 油戻し電磁弁 電源ライト 補給スイッチ ロックボタン 主機関上昇電磁弁 下降ボタン 補助機関上昇電磁弁 主機関空気圧弁 / 電磁石 電磁石 補助機関空気圧弁 主機関リミットスイ ッチ 上昇ボタン 補助機関リミットス イッチ トグルスイッチ 交流接触器コイル トランス出力...
  • Seite 126 中文 AE5151/AE5151-3 EN DE 第九章 製品の分解立体図...
  • Seite 127 中文 AE5151/AE5151-3 EN DE...
  • Seite 128 中文 中文 AE5151/AE5151-3 AE1016H/AE1016H-3 EN DE EN DE Date...
  • Seite 129 中文 AE5151/AE5151-3 EN DE Tabla de Contenido Capítulo I Precauciones de seguridad ........................130 Capítulo II Características y parámetros del producto ...................131 Capítulo III Preparaciones para la instalación ....................134 Capítulo IV Instrucciones de instalación ......................135 Capítulo V Instrucciones de mantenimiento ......................140 Capítulo VI Problemas frecuentes ...........................141...

  • Seite 130: Capítulo I Precauciones De Seguridad

    中文 AE5151/AE5151-3 EN DE Capítulo I Precauciones de seguridad - Cuando utiliza la elevadora, asegúrese de que haya leído completamente el presente manual, incluyendo los contenidos de instalación, operación, seguridad, etc. - Al descubrir cualquier problema anormal en la elevadora, deje de utilizarla.

  • Seite 131: Capítulo Ii Características Y Parámetros Del Producto

    中文 AE5151/AE5151-3 EN DE Capítulo II Características y parámetros del producto 2.1 Características del producto: Se adopta el diseño de brazo de soporte recto de 3 secciones, adaptable a una amplia gama de modelos, el rendimiento de sobrecarga de todo el equipo es de 1.5 veces la norma americana ALI, control por tablero de circuitos integrados, estable y confiable. Altura mínima de elevación de 110mm, adaptable a vehículos de chasis bajo.
  • Seite 132 中文 AE5151/AE5151-3 EN DE Dibujo esquemático del producto 3000 3624 R1 070 Anchura total del vehículo 2658...
  • Seite 133 中文 AE5151/AE5151-3 EN DE 2.3 Introducción general de los componentes principales: El presente equipo está principalmente compuesto por columna vertical principal, columna vertical secundaria, plataforma deslizante, brazo de soporte, dispositivo de brazo de bloqueo, caja de control eléctrico, bloqueo mecánico, cilindro de aceite, unidad de energía, pórtico, etc.

  • Seite 134: Capítulo Iii Preparaciones Para La Instalación

    中文 AE5151/AE5151-3 EN DE Capítulo III Preparaciones para la instalación 3.1 Desembalaje Desmonte el embalaje, quite los materiales de embalaje en los alrededores, verifique si el equipo se ha dañado en el transporte , refiérase a la lista de embalaje, verifique si los materiales principales y auxiliares son completos. Coloque los materiales de embalaje en lugares alejados de los niños para evitar los peligroso;...

  • Seite 135: Capítulo Iv Instrucciones De Instalación

    中文 AE5151/AE5151-3 EN DE Capítulo IV Instrucciones de instalación 4.1 Primero seleccione el área en que se realiza la instalación, debe estar cerca de la pared y la fuente de alimentación eléctrica siempre cuando sea posible. 4.2 Limpie bien el área de instalación de la elevadora, no debe existir ningún aceite o suciedad en el suelo.
  • Seite 136 中文 AE5151/AE5151-3 EN DE 4.4 Coloque bien la columna vertical principal, utilice el taladro de impacto para perforar los agujeros, elimine el polvo residual en los agujeros de perno con la aspiradora, utilice el martillo para golpear los pernos de expansión en los agujeros, la altura expuesta fuera del suelo del perno de expansión no debe ser mayor de 50mm, no apriete completemente las tuercas.
  • Seite 137 中文 AE5151/AE5151-3 EN DE 4.9 Instale la cuerda de alambres de acero de equilibrio Asegúrese de que las plataformas deslizantes en el lado izquierdo y el lado derecho se encuentren en el primer seguro, instale la cuerda de alambres de acero de equilibrio según la trayectoria indicada en la figura. No apriete la tuerca primero, en el momento de prueba de la sincronización, regule la tensión de dos cuerdas de alambres de acero.

  • Seite 138: Conexión Del Sistema Hidráulico

    中文 AE5151/AE5151-3 EN DE 4.10 Instale el bloqueo mecánico y el electroimán, dos piezas en cada lado, conecte bien los cables 4.11 Instalación del brazo de soporte Mediante el pivote, instale los cuatro brazos de soporte en la plataforma deslizante, en el extremo delantero, utilice el brazo de tres secciones, y en el extremo trasero, utilice el brazo de dos secciones.
  • Seite 139 中文 AE5151/AE5151-3 EN DE 4.14 Prueba y regulación en carga - Abra completamente los cuatro brazos de soporte, asegúrese de que no haya ningún obstáculo en el carril. - Conduzca el vehículo en la elevadora desde la línea central, con la línea de conexión de las columnas verticales como la referencia, la relación de distancia de la parte delantera y la parte trasera del vehículo es alrededor de 2:3 (para vehículo de motor en la parte...

  • Seite 140: Capítulo V Instrucciones De Mantenimiento

    中文 AE5151/AE5151-3 EN DE Capítulo V Instrucciones de mantenimiento 5.1 Contenidos de inspección diaria - Verifique todos los conectores hidráulicos, tubos de aceite, cilindros de aceite para ver si existe fuga de aceite. - Verifique todos los cables de conexión eléctrica para ver si hay daño.

  • Seite 141: Capítulo Vi Problemas Frecuentes

    中文 AE5151/AE5151-3 EN DE Capítulo VI Problemas frecuentes Número Problemas frecuentes Solución El botón no puede funcionar Reemplace el botón El contactor no cierra después Reemplace el contactor del encendido El contactor no puede encenderse Verifique el botón y el interruptor de límite de posición...

  • Seite 142: Capítulo Vii Dibujo Del Sistema Hidráulico Y Lista De Componentes

    中文 AE5151/AE5151-3 EN DE Capítulo VII Dibujo del sistema hidráulico y lista de componentes Número N de material del accesorio Descripción PAE5151-6 1PH, 220VAC, o 3PH, 380VAC electromotor PAE5151-7 Malla filtrante de succión de aceite PAE5151-8 Barril de aceite PAE5151-9 Válvula de desbordamiento...

  • Seite 143: Capítulo Viii Diagrama De Cableado Eléctrico

    中文 AE5151/AE5151-3 EN DE Capítulo VIII Diagrama de cableado eléctrico Válvula solenoide de retorno de aceite Luz de alimentación Interruptor de suplemento de aceite Botón de bloqueo Válvula solenoide de subida de la Botón Bajar unidad principal (Descender) Válvula solenoide de subida de la unidad secundaria Válvula neumática /...

  • Seite 144: Capítulo Ix Diagrama De Despieces Del Producto

    中文 AE5151/AE5151-3 EN DE Capítulo IX Diagrama de despieces del producto...
  • Seite 145 中文 AE5151/AE5151-3 EN DE...
  • Seite 146 AE5151/AE5151-3 版本号 / Version No / Versionsnummer /Номер версии 버전 번호 / Versão no./ バージョン番号 /No. de versión: V_AE_5151X_1209 世达汽车科技（上海）有限公司 SATA Automotive Technology (Shanghai) Co., Ltd SATA Automobiltechnologie (Shanghai) GmbH SATA 사타자동차 기술 (상하이) 유한회사 SATA Tecnologia Automotiva (Shanghai) Ltda 世達自動車科技...
