MONTAGE
1. Die Behandlungseinheit auspacken;
2. falls erforderlich den Behandlungsstuhl zerlegen, indem die Abdeckung zwischen der Säule und der
Basis des Stuhls angehoben wird; dann die Stromkabel abklemmen und die Schrauben entfernen, mit
denen die beiden Basen miteinander verbunden sind;
3. Die Säule in die zuvor gemäß Installationsplan durchgeführten Vorrüstungen einsetzen;
4. Die Stützfüße unter dem Sockel einstellen und mit einer Wasserwaage dafür sorgen, dass die Ebene am
Stützflansch des Behandlungsstuhls perfekt waagerecht ist;
5. den Behandlungsstuhl wieder zusammenbauen und das eventuelle „Spiel" durch Ein- oder
Ausschrauben der Einstellfüßen einstellen; dann den Behandlungsstuhl mit den beiden mitgelieferten
Expansionsschrauben am Boden befestigen;
6. die Kabel wieder anschließen und die zuvor entfernte Verkleidung wieder anbringen;
7. den Sitz des Behandlungsstuhls anbringen, indem er (von unten) mit den 4 mitgelieferten Schrauben
befestigt wird;

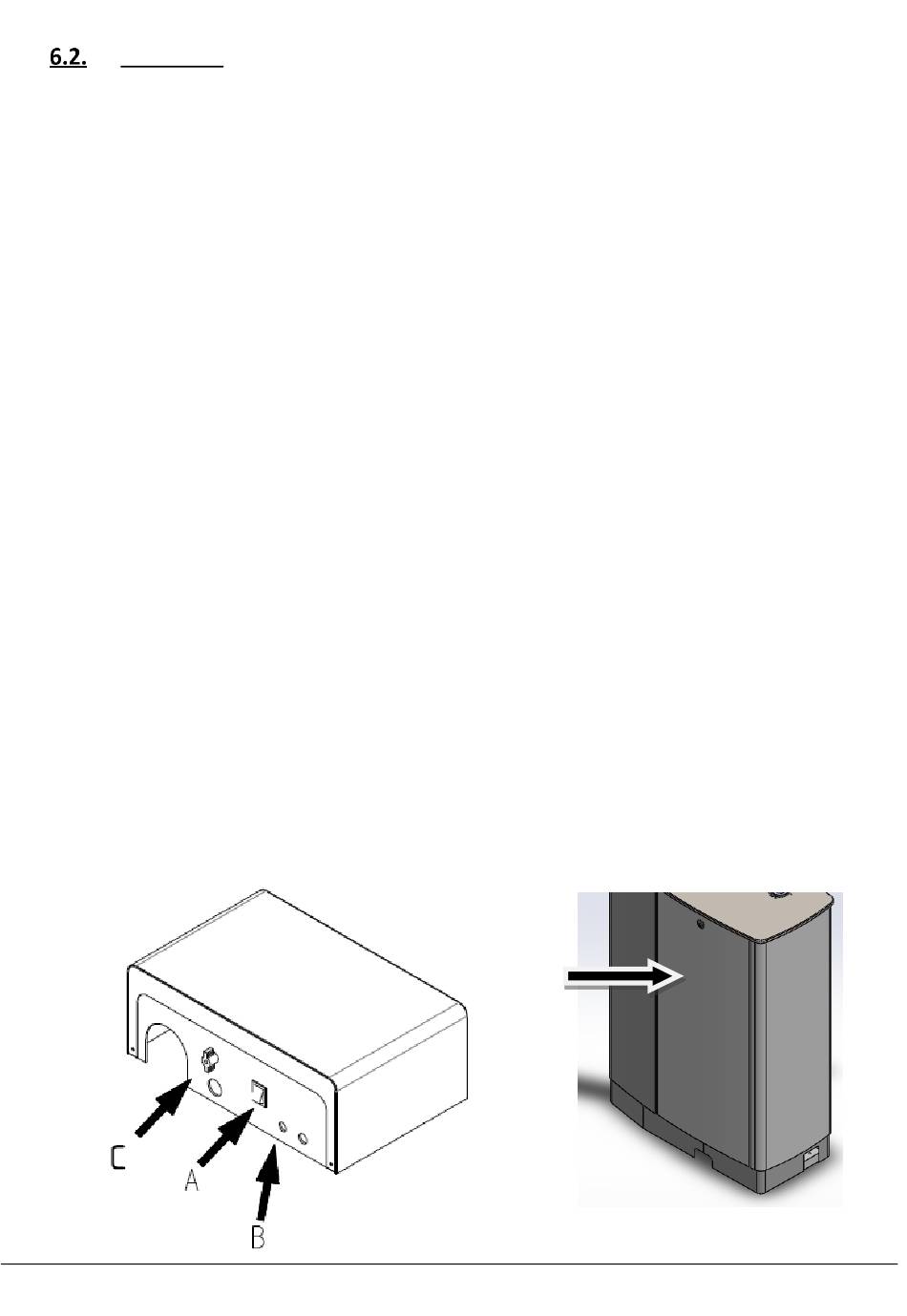

8. Das Schutzgehäuse der Wassereinheit mit dem speziellen Schraubenschlüssel entfernen, um die
notwendigen Anschlüsse durchzuführen;
9. den Mikroskoparm montieren und den elektrischen Anschluss ausführen;
10. den Monitor falls vorhanden montieren und denselben elektrisch an die Stromversorgung anschließen;
11. Wenn die OP-Lampe vorhanden ist, ist diese zu montieren und an die Stromversorgung anzuschließen;
12. Den Anschluss der Erdungskabel an die mit dem Erdungssymbol gekennzeichnete Schraube überprüfen
(und gegebenenfalls herstellen);
13. Den Anschluss der Saugpumpe (siehe Schaltplan) auf die gleiche wie die unter dem folgenden Punkt für
die Stromversorgungskabel beschriebene Weise herstellen (Befestigung von Kabeln und Zug);
14. die Anschlüsse für Wasser und Luft ausführen, den Abfluss anschließen und schließlich das Stromnetz.
Das Stromnetz muss an die entsprechende Klemmleiste im Bodenkasten angeschlossen werden,
während die anderen Anschlüsse direkt im Bodenkasten oder auch im Inneren der Wassereinheit
vorgenommen werden können.
OMS CARVING PLUS S.T.01/3AF CARV PLUS ED.0 REV.1 09/2017
