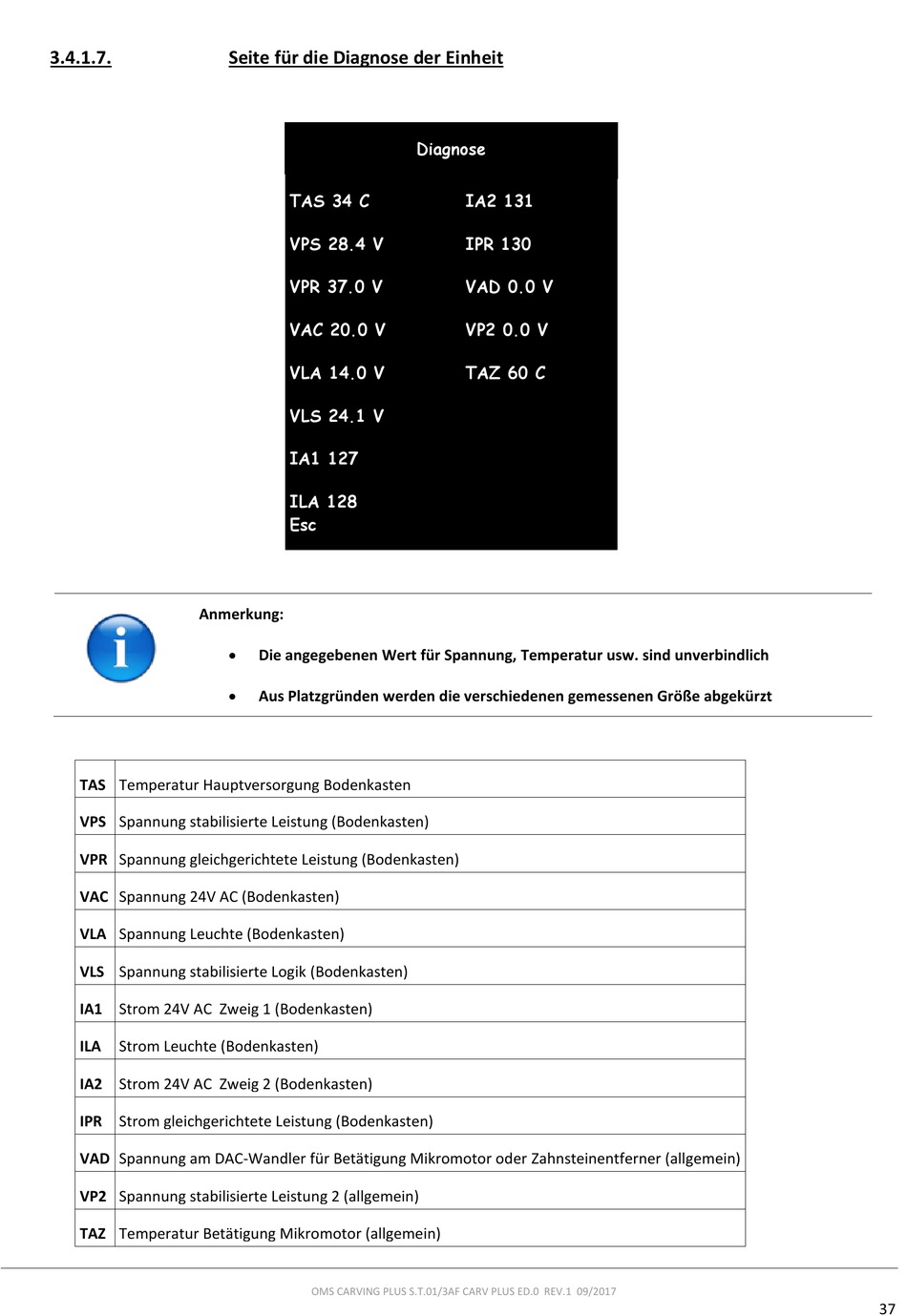

3.4.1.7.
Anmerkung:
TAS Temperatur Hauptversorgung Bodenkasten
VPS Spannung stabilisierte Leistung (Bodenkasten)
VPR Spannung gleichgerichtete Leistung (Bodenkasten)
VAC Spannung 24V AC (Bodenkasten)
VLA Spannung Leuchte (Bodenkasten)
VLS Spannung stabilisierte Logik (Bodenkasten)
IA1 Strom 24V AC Zweig 1 (Bodenkasten)
ILA Strom Leuchte (Bodenkasten)
IA2 Strom 24V AC Zweig 2 (Bodenkasten)
IPR Strom gleichgerichtete Leistung (Bodenkasten)
VAD Spannung am DAC-Wandler für Betätigung Mikromotor oder Zahnsteinentferner (allgemein)
VP2 Spannung stabilisierte Leistung 2 (allgemein)
TAZ Temperatur Betätigung Mikromotor (allgemein)
Seite für die Diagnose der Einheit
TAS 34 C
VPS 28.4 V
VPR 37.0 V
VAC 20.0 V
VLA 14.0 V
VLS 24.1 V
IA1 127
ILA 128
Esc

Die angegebenen Wert für Spannung, Temperatur usw. sind unverbindlich

Aus Platzgründen werden die verschiedenen gemessenen Größe abgekürzt
OMS CARVING PLUS S.T.01/3AF CARV PLUS ED.0 REV.1 09/2017
Diagnose
IA2 131
IPR 130
VAD 0.0 V
VP2 0.0 V
TAZ 60 C
