tousek TX 100 Anschluss Und Installationsanleitung Seite 3

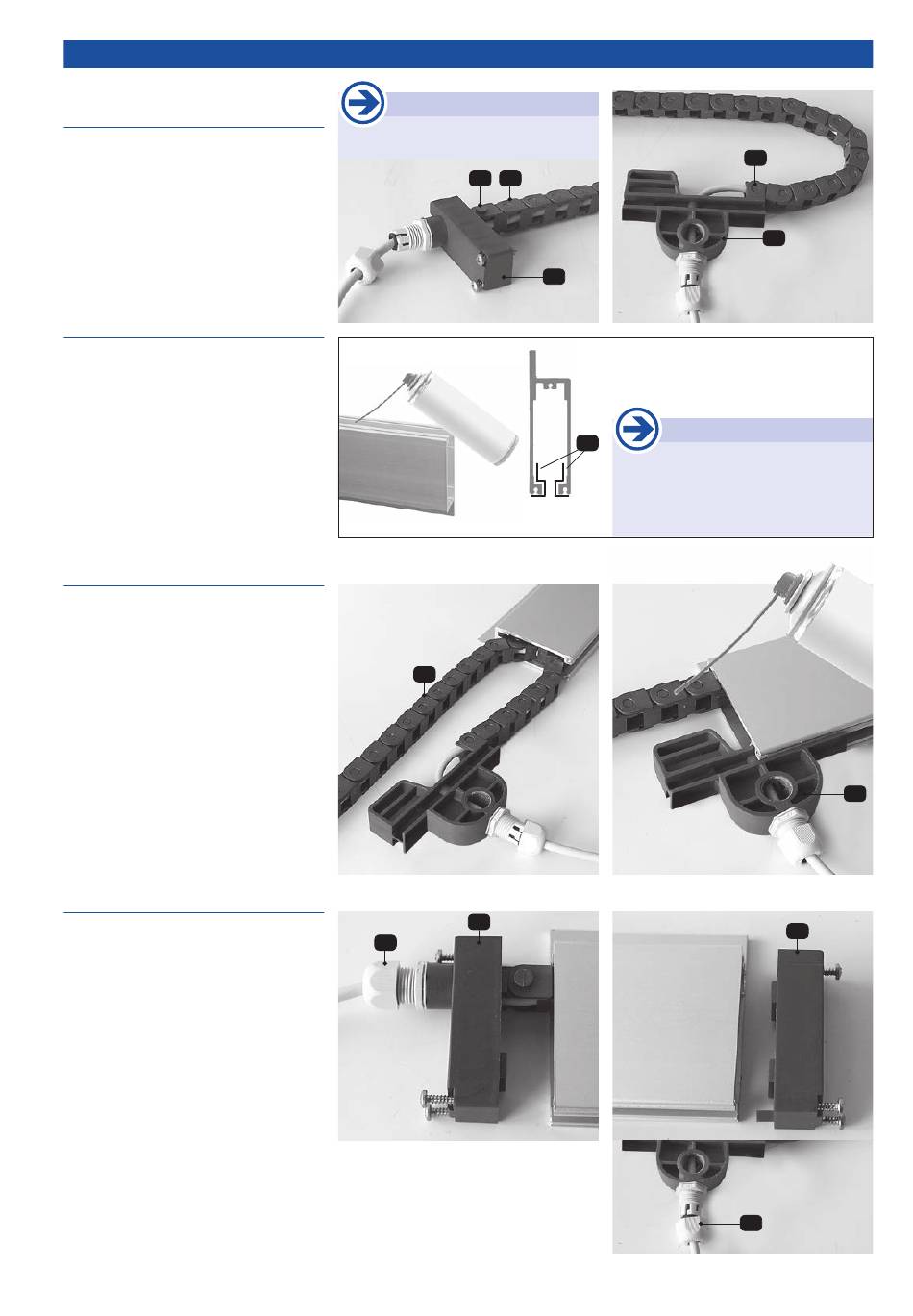

Zusammenbau
Schritt 1
• Kabel in die Endkappe (E1), die
Führungskette (K) und den Leitungs-
wagen (S) lt. Abb. einfädeln.
• Führungskette am einen Ende mittels
Verbindungs s tift (St) an der Endkappe
verbinden, am anderen Ende an ab-
gebildeter Position (P) im Schlitten (S)
einrasten (ohne Ver b indungsstift).
Schritt 2
• Auf die gesamte Profilinnenseite und
die Laufflächen des Schlittens (S) das
mit g elieferte Trockengleitspray gut
auftragen.
• Auch auf die Führungskette muss auf
den Bereichen, die mit dem Profil in
Berührung kommen, das Trockengleit-
spray aufgetragen werden.
Dies geschieht am besten beim
Einschieben in das Profil (Schritt 3).
Schritt 3
• Die mit Trockengleitspray versehene
Führungskette (K) in das TX100-Profil
einschieben und den Schlitten (S) in
die vorgesehene Führung einsetzen.
Schritt 4
• Danach die beiden Endkappen (eine mit
Kabeleinführung (E1), eine ohne (E2))
am jeweiligen Profilende aufsetzen und
verschrauben.
• Das Kabel mittels den Schraubkappen
(SK) an beiden Kabelaustrittsstellen
fixieren.
tousek / TX-100_40101503 / 07. 01. 2019
(Ausführung „Rechts")
Führungskettenlänge =
Profillänge + 2 bis 3 Glieder
K
SK
Stromzuführungssystem TX 100
Hinweis
St K
E1
B
E1
P
S
Wichtig
• PTFE Trockengleitspray entlang
der ganzen Profillänge am
ab gebildeten Bereich (B) gut
auftragen.
E2
SK
S
- 3 -
