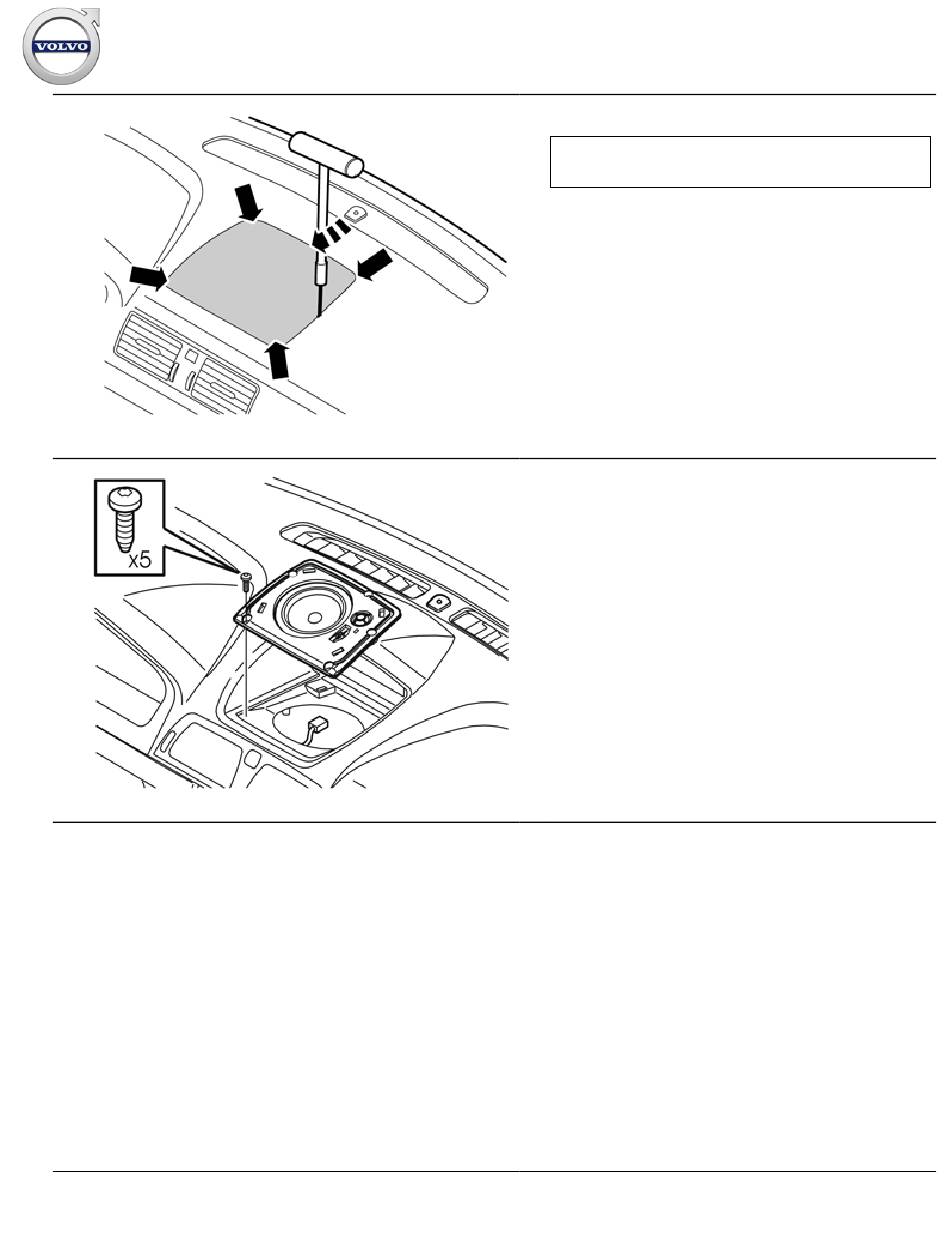

Hinweis!
Das Armaturenbrett nicht beschädigen.
Das Lautsprechergitter wie folgt ausbauen: Spezialwerkzeug
9995919 ungefähr an der abgebildeten Stelle an der Stoßstelle
zwischen Lautsprechergitter und Armaturenbrett einführen, bis
ein Widerstand zu spüren ist.
Das Werkzeug um 90° drehen, so dass der gebogene Teil in die
Unterseite des Lautsprechergitters eingreift.
Nach oben ziehen, bis der Lautsprechergrill gelöst wird. Der
Lautsprechergrill ist mit vier Clips sicher befestigt. Das
Werkzeug näher zum Clip bewegen, um den Ausbau zu
vereinfachen.
Den Lautsprechergrill zur Seite legen.
Gilt für Fahrzeuge ohne mittleren Lautsprecher
Die Halterung des Lautsprechergrills ausbauen. Dazu die fünf
Schrauben entfernen und die Halterung nach oben aus dem
Armaturenbrett ziehen.
Gilt für Fahrzeuge mit einem mittig eingebauten
Lautsprecher
Die fünf Schrauben im Lautsprecher ausbauen. Den
Lautsprecher ein Stück aus dem Armaturenbrett ziehen und die
Anschlussklemme trennen.
