26
IMG-251403
27
IMG-268410
© Volvo Car Corporation
Hinweis!
Vorsichtig mit den Glasfaserkabeln umgehen. Die Kabel dürfen
nicht auf einen kleineren Radius als 30 mm (1 11/64") gebogen
werden, da sie ansonsten beschädigt werden und die Funktion
des Systems beeinträchtigt wird.

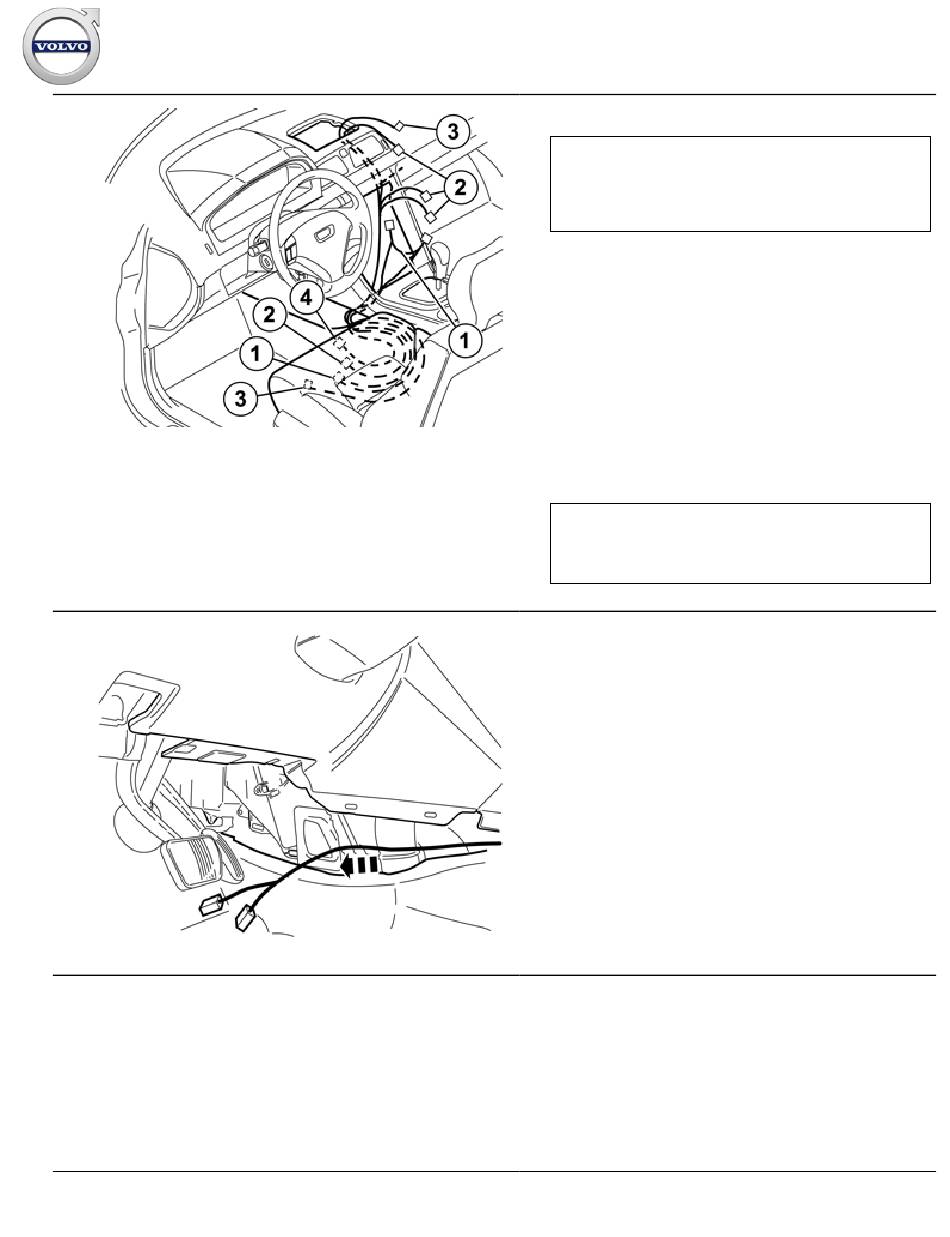

Die beiden Kabelbäume - die Stromversorgung/den
Glasfaserstrang (A) und den Kabelbaum (B) zum Bildschirm -
aus dem Satz nehmen. Entlang dem Lüftungskanal an der
linken Seite in der Mittelkonsole nach oben verlegen.
Die Stromversorgung/der Glasfaserstrang (A) wird in der
Mittelkonsole untergebracht.
Die Kabelbäume unter dem Teppich an der linken Seite der
Tunnelkonsole nach hinten und unter der rechten Sitzschiene
des linken Sitzes verlegen. Die Kabelbäume am Teppichstoß
mittig unter dem Sitz herausführen.
Das Antennenkabel (C) mit demselben Verlauf wie Kabelbaum
(A) bis unter den Sitz verlegen.
Hinweis!
Falls ein TMC-Kabel (Europa) benötigt wird, ist es wie der
Kabelbaum (1) zu verlegen. Der doppelte Anschluss ist mit
dem IAM zu verbinden.
