Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
20
D3902236
21
IMG-250467
© Volvo Car Corporation
Vor dem Einbau das Kabel vollständig mit Schaumklebeband
umwickeln.

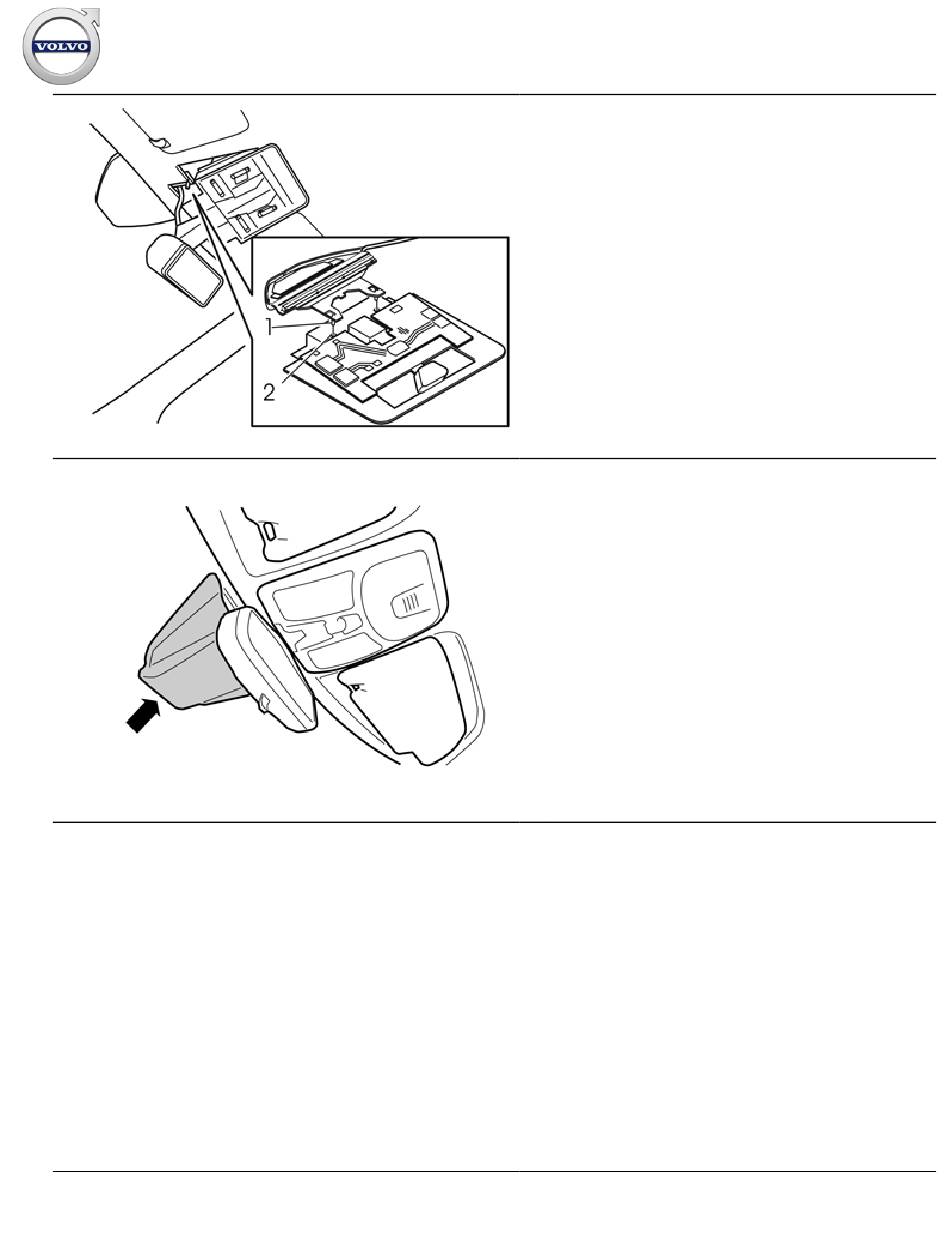

Die neue Antenne einbauen. Den Dachhimmel vorsichtig nach
unten biegen und die Antenne nach hinten und nach innen
schieben. Die Antennennasen (1) mit den Rillen in der Halterung
(2) ausrichten
Das Kabel über der Vorderkante der Dachkonsole einführen.
Das Kabel im Dachhimmel versteckt weiter zur rechten A-Säule
verlegen.
Die Halterung mit dem Innenspiegel wieder einbauen. Die
Schrauben mit 10 Nm (7,5 lbf.ft.) anziehen.
Die Verkleidung wieder einbauen und mit der Abdeckung
befestigen.
Falls ein Regensensor vorhanden ist, ist das Kabel an der
Unterseite der Antenne zu verlegen. Die Anschlussklemme
anschließen.
Die Abdeckung der Antenne einbauen.
Bei Fahrzeugen mit Regensensor ist die größere Abdeckung
aus dem Satz zu verwenden.
Bei Fahrzeugen ohne Regensensor ist die kleinere Abdeckung
aus dem Satz zu verwenden.
