Volvo RTI Installationsanleitung Seite 15

Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
22
R8504164
23
IMG-250470
© Volvo Car Corporation

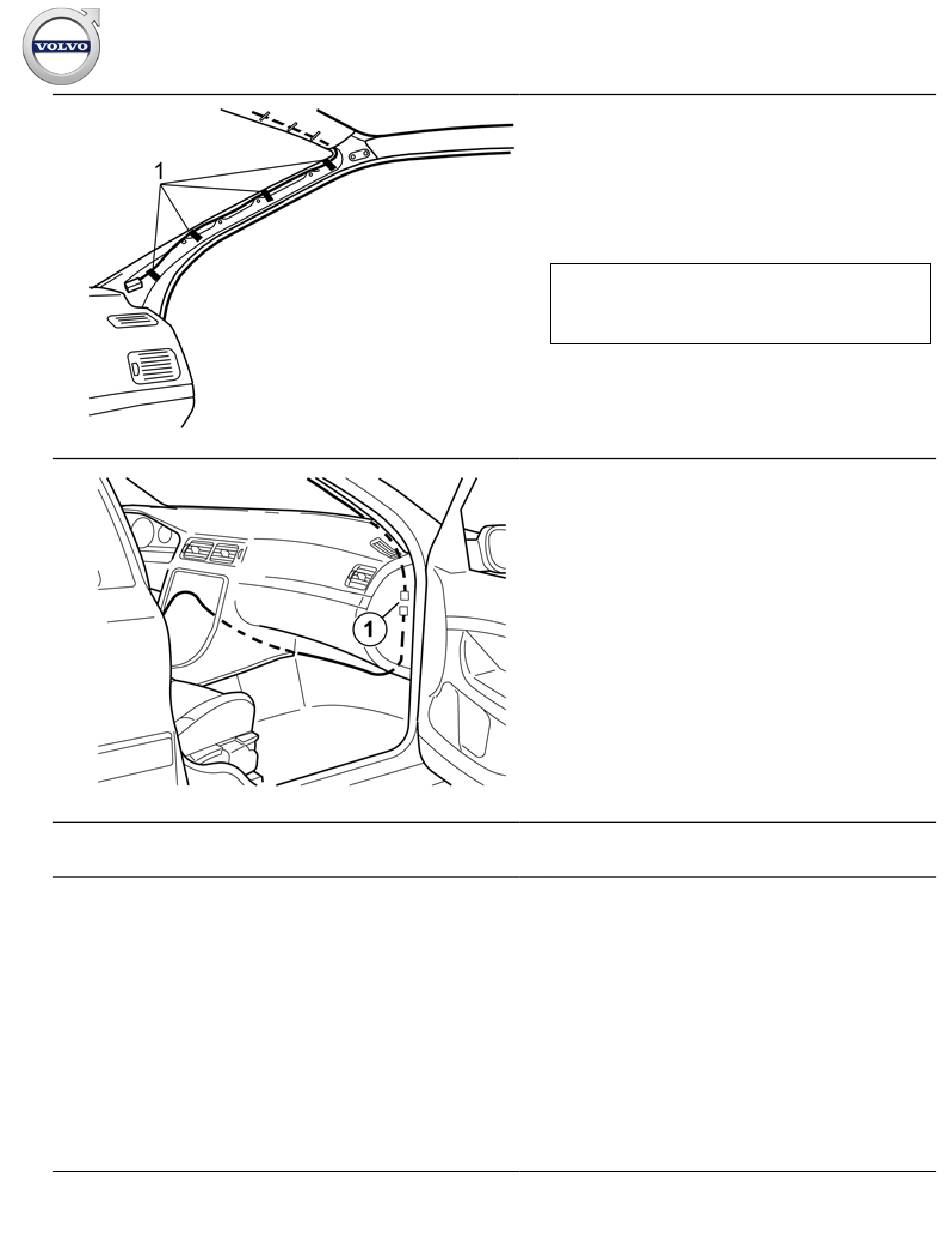

Das Kabel im Dachhimmel bis zur A-Säule verlegen.
Das Kabel von der Dachkonsole nach unten und entlang der
rechten A-Säule verlegen.
Das Kabel an den Punkten (1) mit Klebeband am vorhandenen
Kabelbaum befestigen.
Achtung!
Sicherstellen, dass das Kabel nicht über dem aufblasbaren
Vorhang verlegt wird, da dies die Funktion des aufblasbaren
Vorhangs bei einem Aufprall gefährden würde.
vor dem Einbau das Kabel vollständig mit Schaumklebeband
umwickeln
Das Verlängerungskabel aus dem Satz zwischen der A-Säule
und der rechten Seite des Armaturenbretts einführen, nach
unten entlang der rechten Stirnseite des Armaturenbretts
weiterführen und an der Vorderkante des Bodens herausziehen.
Das Kabel nach links entlang der Vorderkante des Bodens und
hoch bis zur Innenseite der Mittelkonsole verlegen.
Die beiden Anschlussklemme (1) an der A-Säule miteinander
verbinden.
Schaumklebeband um die Anschlussklemmen kleben, um
Klappergeräusche zu vermeiden.
Gilt für Fahrzeuge mit Volvo On Call (VOC)
Navigationssystem, RTI- 31260737 - V1.2
Seite 15 / 32
