Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
39
IMG-250481
40
R3903837
© Volvo Car Corporation

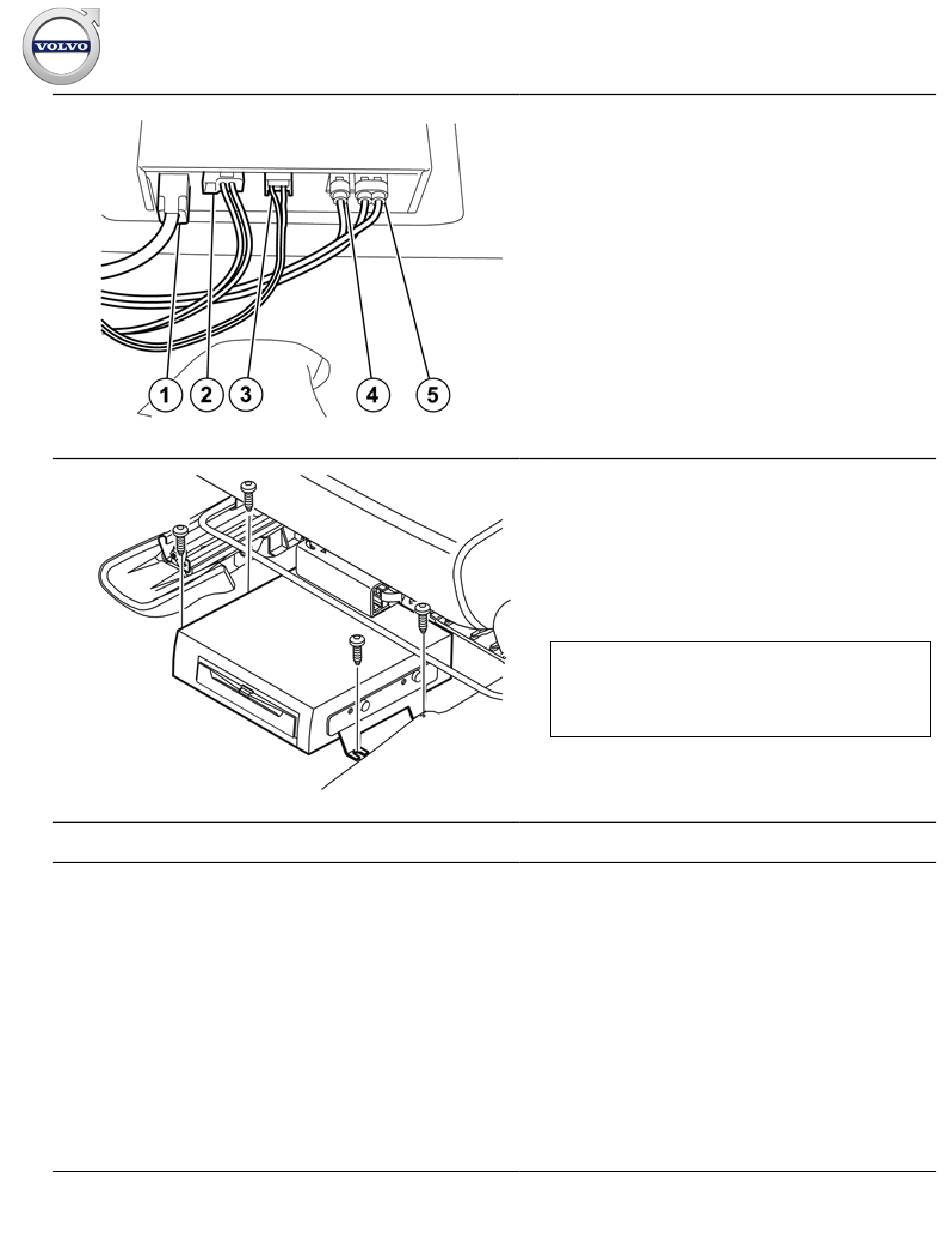

Die verlegten Kabel am Steuergerät (MMM) anschließen
das Kabel (1) für den Bildschirm.
das Kabel (2) zum Glasfaserkabelsystem des Fahrzeugs.
das Kabel (3) für die Stromversorgung.
das Kabel (4) für die GPS-Antenne.
das Kabel (5) für TMC (Europa).
Überschüssiges Kabel zur GPS-Antenne an einer geeigneten
Stelle befestigen.
Vier Schrauben aus dem Satz nehmen, die
Befestigungshalterungen des Steuergeräts (MMM) über den
Nietmuttern in Position bringen und die Einheit anziehen.
Die Kabel unter dem Teppich an der Rückseite des Steuergeräts
(MMM) verstecken.
Die Teppichlaschen zurück über die Schrauben klappen.
Hinweis!
Vorsichtig mit den Glasfaserkabeln umgehen. Die Kabel dürfen
nicht auf einen kleineren Radius als 30 mm (1 11/64") gebogen
werden, da sie ansonsten beschädigt werden und die Funktion
des Steuergeräts (MMM) beeinträchtigt wird.
Navigationssystem, RTI- 31260737 - V1.2
Seite 23 / 32
