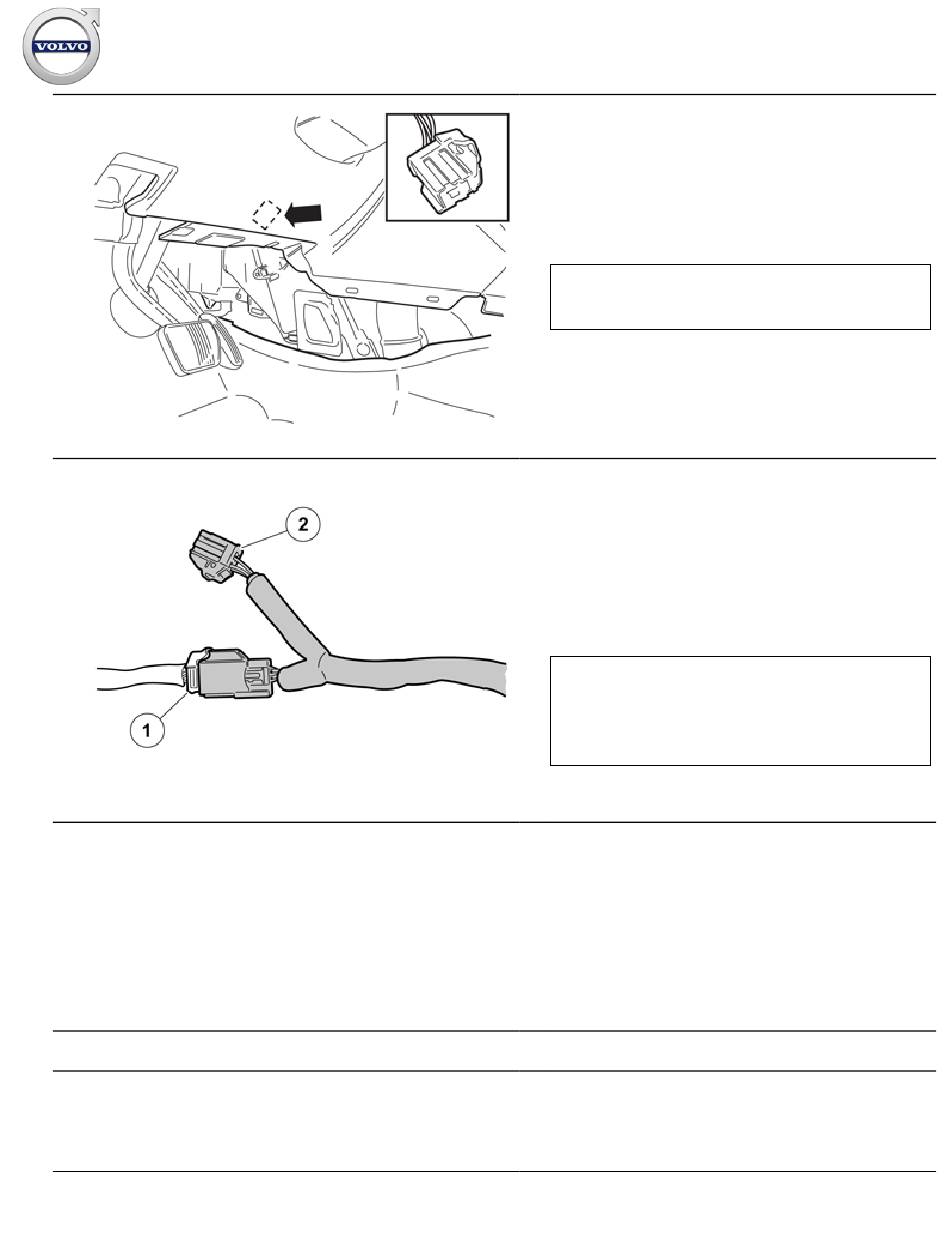

Das Kabel mit den zwei 4-poligen Steckverbindern auf der
Fahrerseite nach vorn verlegen
Den vorverlegten, grauen 4-poligen Steckverbinder der
Stromversorgung suchen. Dieser ist an der Fahrerseite unter
dem Armaturenbrett mit Klebeband am dicken Kabelbaum
befestigt.
Hinweis!
Der vorverlege Steckverbinder ist bei bestimmten
Ausführungen bereits angeschlossen
Den Kabelbaum am vorhandenen Steckverbinder anschließen
(1).
Ein Stück Schaumklebeband um die angeschlossenen
Steckverbinder wickeln. Überschüssiges Schaumklebeband
abreißen.
Den Steckverbinder (2) mit Hilfe eines Kabelbinders am bereits
vorhandenen Kabelbaum befestigen.
Hinweis!
Der vorverlege Steckverbinder ist bei bestimmten
Ausführungen bereits angeschlossen. Er ist in diesem Fall
abzuziehen. Stattdessen sind die beiden Steckverbinder des
neuen Kabelbaums anzuschließen. Ein Stück
Schaumklebeband um die Steckverbinder wickeln.
Die A-Säulenverkleidung wieder einbauen
Den Haltegriff mit 10 Nm (7,5 lbf.ft.) anziehen und die
Abdeckungen wieder einbauen.
Die Gummileiste in der rechten Vordertür wieder einbauen.
Die Verkleidung an der Stirnseite des Armaturenbretts
anbringen.
Den Schallschutz auf der rechten Seite wieder anbringen.
