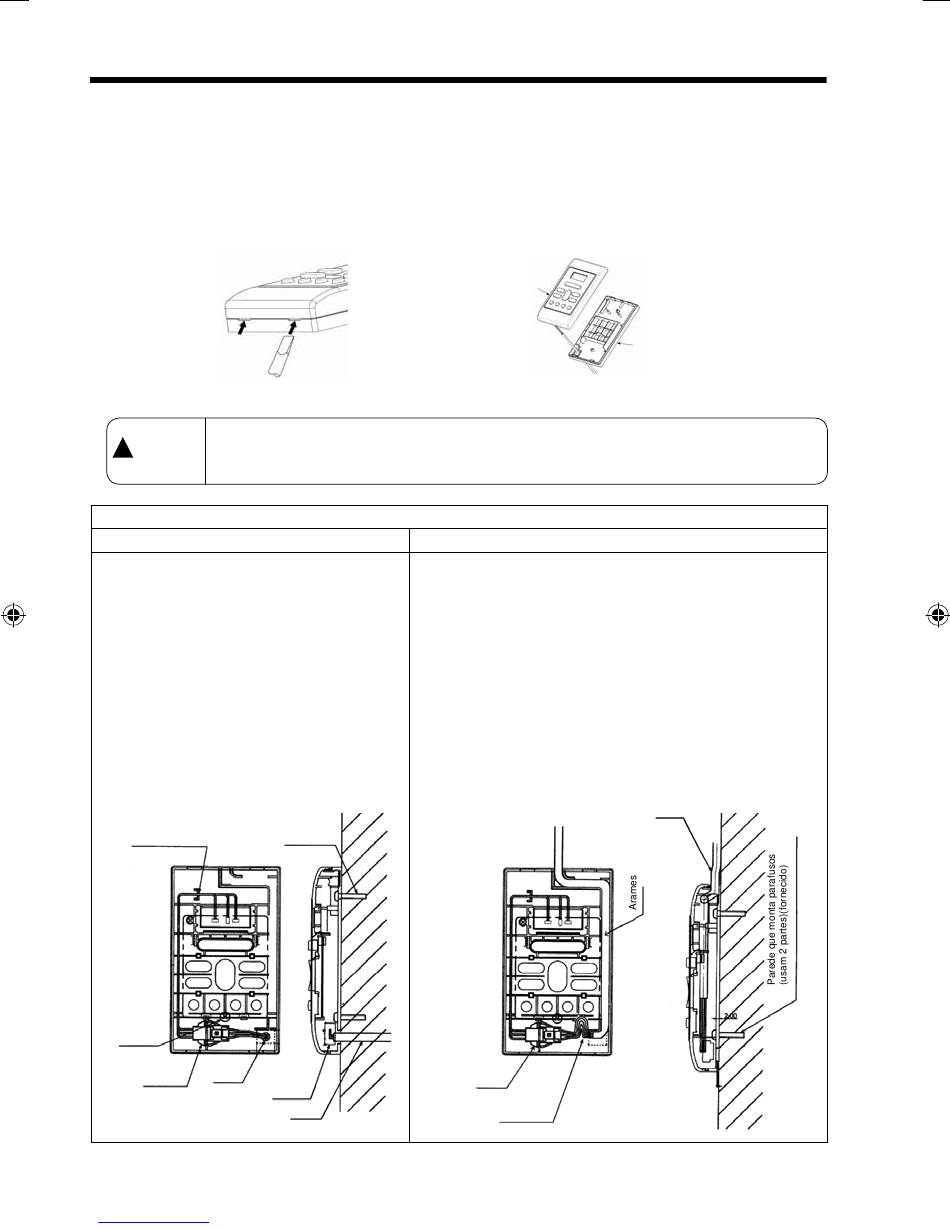

INSTALAÇÃO DE CONTROLADOR REMOTO REFORÇADO COM ARAME
(a) Conexão à caixa elétrica;
• Retirar a cobertura da caixa elétrica
• Unem o conector do controlador remoto reforçado com arame a CN1102 do conselho elétrico.
• Reunir atrás a cobertura da caixa elétrica.
(b) Instalação elétrica de instalação de controlador remoto reforçado com arame (2 métodos);
• A instalação elétrica de controlador remoto pode ser aberta apertando as fendas com menos parafuse o
motorista (ver o diagrama em baixo)
• Fixam a posição do controlador remoter para que o comprimento do arame seja dentro de 15 metros.
!
CUIDADO
Paredo colocada conectando instalação (Fornecida) Instalação de instalação elétrica superior Interior (Alternativa)
1. Unindo os arames via fenda colocada da
parede;
• Fixam a cobertura de fundo à parede com
parafusos fornecidos.
• Reunir a cobertura superior à cobertura
de fundo fi xa.
(Refira-se à ilustração em baixo de
detalhes da instalação)
Os arames principais
(3 praias) são inseridos
por e fi xados via um
clipe de costela.
Posição
de parede
que monta
parafuso
Liderança conecta
o conector
Downloaded from www.Manualslib.com
• Não cortar o arame fornecido. O arame extra deve ser propriamente ferida e ajustado em um
lugar seguro.
• Não juntar o arame com o arame adicional.
ilustrações de instalação de Instalação Elétrica.
Parede
que monta
parafusos
(2 partes)
(fornecido)
Liderança
Arames
conecta o
conector
Arames
manuals search engine
Cobertura
Superior
2. Quando os arames são unidos da porção superior interior
do topo cobertura;
• Intervalo da abertura perfurada localizada na porção
superior do fundo cobertura por garra. Smoothen o
aperature por cuter.
Fixar a cobetura de fundo à parede com os parafusos
fornecidos.
• Unem os arames para conduzir o conector de arames.
• Montan os arames pela fenda fornecida na cobertura
superior.
• Reúnem a cobertura superior à cobertura de fundo fi xa.
(Refi ra-se à ilustração em baixo de detalhes da instalação)
Liderança
conecta o
conector
Arames principais
(3 praias)
– 60 –
Cobertura de
Fundo
Arames
