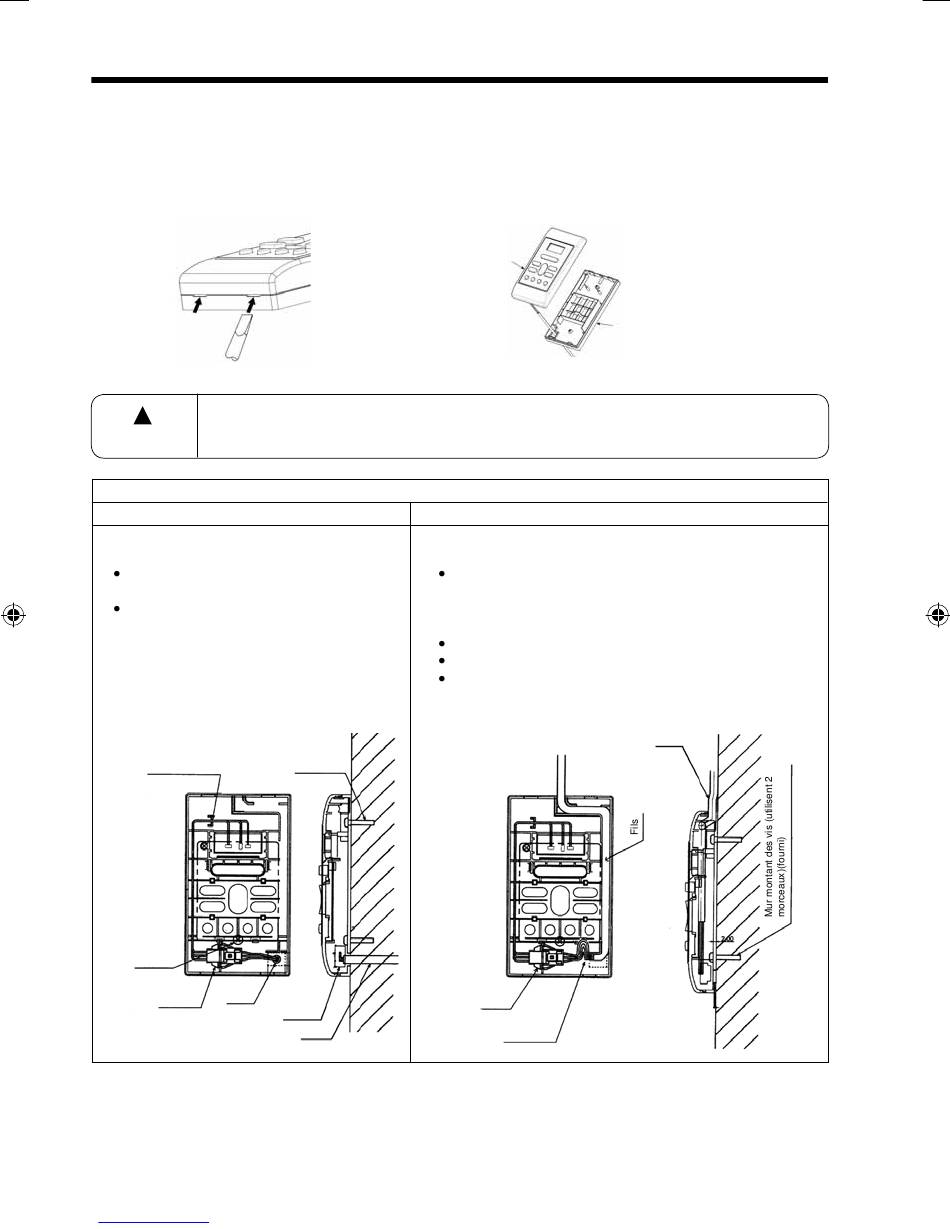

INSTALLATION DE CONTRÔLEUR LOINTAIN CÂBLÉ
(a) Connexion à la boîte électrique;
• Enlever la couverture de boîte électrique
• Raccordent le connecteur de contrôleur lointain câblé à CN1102 de conseil électrique.
• Rassembler en arriére la couverture de boîte électrique.
(b) L'installation électrique à l'installation pour le contrôleur lointain câblé (2 méthodes);
• L'installation électrique au contrôleur lointain peut être ouverte en appuyant sur les fentes avec moins
vissez le chauffeur (voir le diagramme ci-dessous)
• Fixent l'endroit de contrôleur remoter pour que la longueur de fi l soit dans 15 mètres.
!
ATTENTION
Le mur suspendu en télégraphiant à l'installation (Fournie)
1. En raccordant les fi ls via la fente suspendue
du mur;
Fixent le fond casing au mur avec les vis
fournies.
Rassembler le haut casing au fond fi xé
casing.
(Faites allusion à l'illustration ci-dessous
pour les détails d'installation)
De premiers fi ls (3 fi ls) sont
insérés par et attachés via
un clip de côte
Endroit de mur
montant la vis
Avance télégraphie
au connecteur
Downloaded from www.Manualslib.com
• Ne couper pas le fi l fourni. Le fi l supplémentaire devrait être correctement la blessure et est
allé à un endroit sûr.
• Ne rejoindre pas le fi l avec le fi l supplémentaire.
Illustrations Télégraphiantes d'installation
Le mur
montant
des vis (2
morceaux)
(fourni)
Avance
Fils
télégraphie
au connecteur
Fils
manuals search engine
Haut casing
Installation d'installation électrique supérieure Intérieure (Alternative)
2. Quand les fils sont raccordés de la portion supérieure
intérieure de haut casing;
Cassent l'ouverture perforée trouvée à la portion supérieure
du fond casing par le gosse. Smoothen l'aperature par plus
joli.
Fixent le fond casing au mur avec les vis fournies.
Raccordent les fi ls pour mener le connecteur de fi ls.
Montent les fi ls par la fente fournie sur le haut casing.
Rassemblent le haut casing au fond fi xé casing.
(Faites allusion à l'illustration ci-dessous pour les détails
d'installation)
Avance télégraphie
au connecteur
Premiers
fi ls (3 fi ls)
– 30 –
Fond casing
Fils
