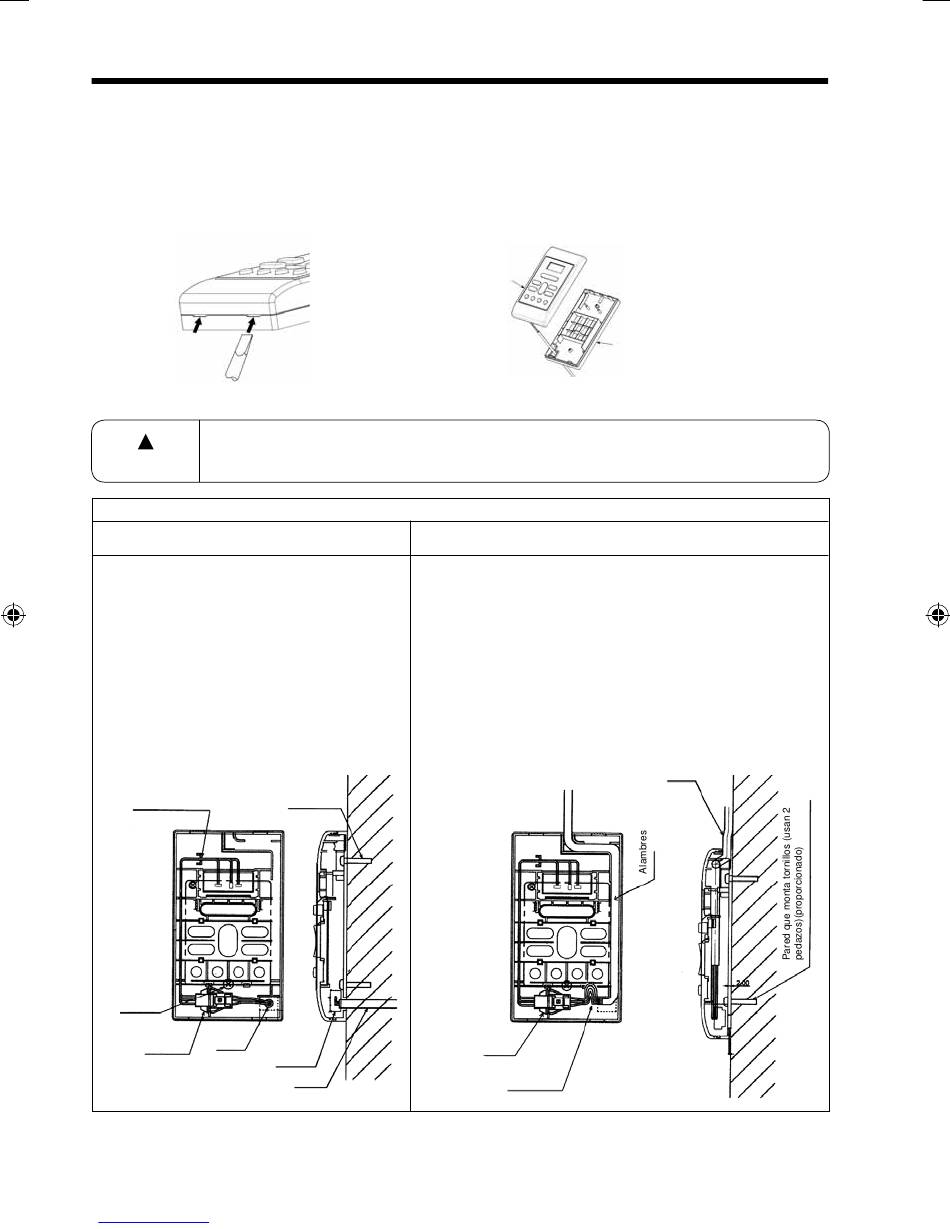

INSTALACIÓN DE REGULADOR REMOTO CONECTADO
(a) Unión a la caja eléctrica;
• Quitar la tapa de la caja eléctrica.
• Unen el conector del regulador remoto conectado a CN1102 del bordo eléctrico.
• Reunir atrás la tapa de la caja eléctrica.
(b) Alambrado de instalación para regulador remoto conectado (2 métodos);
• El alambrado del regulador remoto puede ser abierto presionando las ranuras con menos el destornillador
(ver el diagrama abajo)
•
Fijan la posición del regulador remoter de modo que la longitud del alambre sea dentro de 15 metros.
!
PRECAUCIÓN
La pared se prorrogó poniendo instalación
eléctrica la instalación (Suministrada)
1. Cuando la unión de los alambres vía la pared se
ha prorrogado la ranura;
•
Fijan la cubierta de fondo a la pared con tornillos
proporcionados.
•
Reunir la cubierta superior a la cubierta de fondo
fi ja.
(Refi érase a la ilustración abajo para detalles
de la instalación)
Los alambres de plomo
(3 hilos) son insertados
por y sujetados vía un
clip de costilla.
Posición de
pared que
monta tornillo
Plomo alambra
el conector
Downloaded from www.Manualslib.com
•
No corte el alambre proporcionado. El alambre adicional se debe herir y caber correctamente en un
lugar seguro.
•
No afi liar al alambre con el alambre adicional.
Ilustraciones de instalación de Alambrado
Pared que
monta ternillos
(2 pedazos)
(proporcionado)
Plomo
Alambres
alambra el
conector
Alambres
manuals search engine
Cubierta Superior
Instalación de alambrado superior Inetrior (Alternativa)
2. Cuando los alambres están relacionados de la parte superior
interior de la cumber cubierta;
•
Ruptura de la abertura perforada localizada en la parte superior
del fondo cubierta por chiquillo. Smoothen el aperatura por
cuter.
Fijan la cubierta de fondo a la pared con los tornillos
proporcionados.
•
Unen los alambres para conducir el conector de alambres.
•
Montan los alambres por la ranura proporcionado en la cubierta
superior.
•
Reúnen la cubierta a la cubierta de fondo fi ja.
(Refi érase a la ilustración abajo para detalles de la instalación)
Plomo
alambra el
conector
Los alambres de
plomo (3 hilos)
– 50 –
Cubierta de Fondo
Alambres
