INSTALLAZIONE DEL REGOLATORE A DISTANZA METALLICO
(a) Collegamento alla scatola elettrica;
•
Rimuova la copertura della scatola elettrica
•
Colleghi il connettore del regolatore a distanza metallico a CN1102 del bordo elettrico.
•
Montare indietro la copertura della scatola elettrica.
(b) Installazione dei collegamenti per il regolatore a distanza metallico (2 metodi);
•
A instalação elétrica de controlador remoto pode ser aberta apertando as fendas com menos parafuse o motorista (ver
o diagrama em baixo)
•
Diffi coltà la posizione del regolatore più a distanza in modo che la lunghezza di legare sia all'interno di 15 tester.
!
CAUTELA
Parete messa legando installazione (assicurata)
1. Quando collegano i legare via la scanalatura
messa della parete;
•
Diffi coltà l'intelaiatura inferiore alla parete con
le viti fornite.
•
Monti l'intelaiatura superiore all'intelaiatura
inferiore fi ssa.
(Riferiscasi all'illustrazione qui sotto per i
particolari di installazione)
I legare del cavo (3 fi li)
sono inseriti attraverso
e sono fi ssati via una
nervatura-clip.
Posizione
della vite di
montaggio
della parete
Legare del cavo un
dei connettore
Downloaded from www.Manualslib.com
•
Non tagli il legare fornito. II legare supplementare dovrebbe essere ferito e misura correttamente ad
un posto sicuro.
•
Non unisca il legare con legare supplementare.

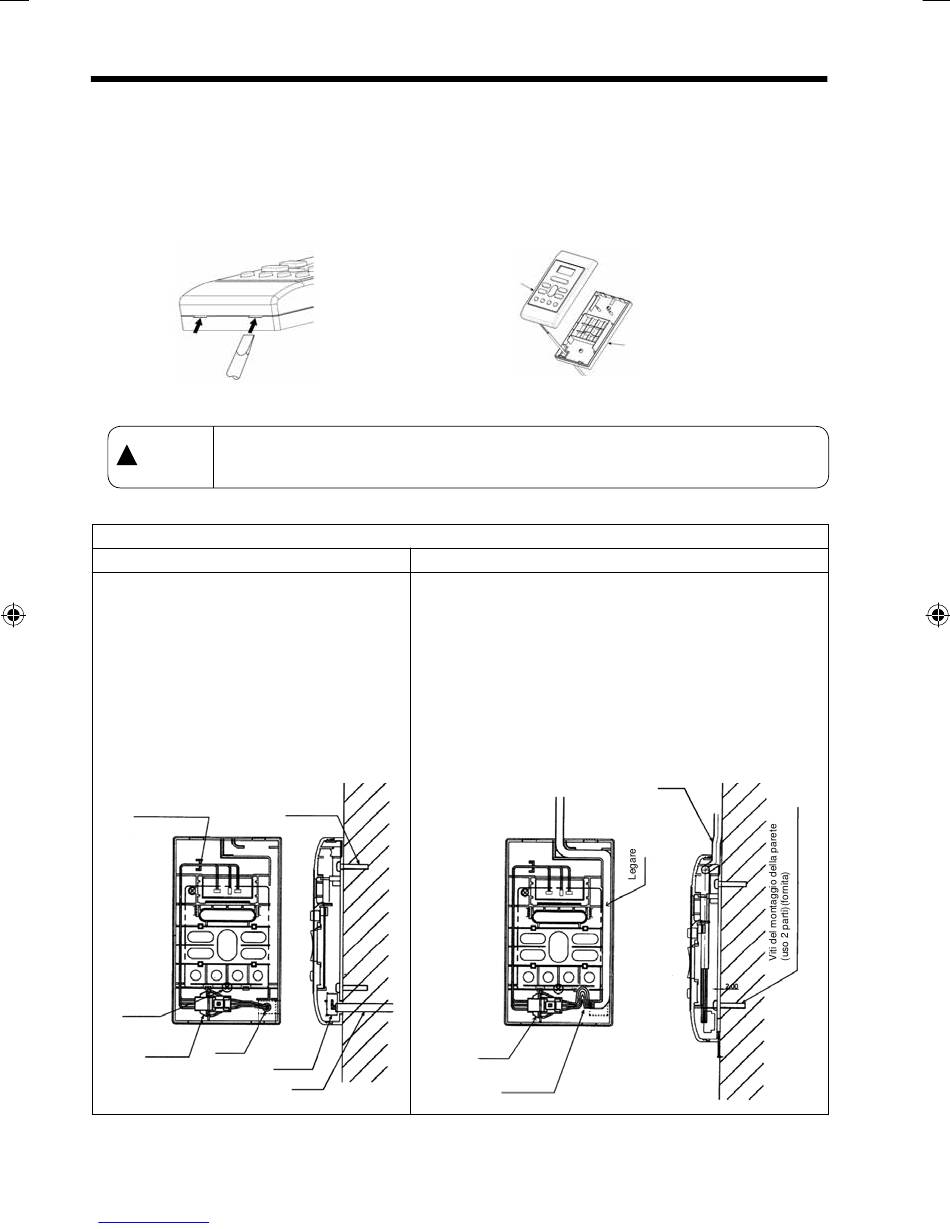

Illutrazioni leganti dell'installazione
Viti di
montaggio
della parete
(2 parti)
(fornita)
Legare del
Legare
cavo un dei
connettore
Legare
manuals search engine
Intelaiatura superiore
Instalação de instalação elétrica superior Interior (Alternativa)
2. Quando i legare sono collegati dalla parte superiore Interna
dell'intelaiatura superiore;
•
Interrompa l'apertura perforata situata alla parte Superiore
dell'intelaiatura inferiore dalla pinza. Lisci il aperature da più
cuter.
Disponga l'intelaiatura inferiore alla parete con le viti Fornite.
•
Colleghi i legare al connettore dei legare del cavo.
•
Suppoto i legare attraverso la scanalatura fornita sull'intelaiatura
superiore.
•
Monti l'intelaiatura superiore all'intelaiatura inferiore fi ssa.
(Riferiscasi all'illustrazione qui sotto per i particolari di
installazione)
Legare del cavo un
dei connettore
legare del
cavo (3 fi li)
– 40 –
Intelaiatura inferiore
Legare
