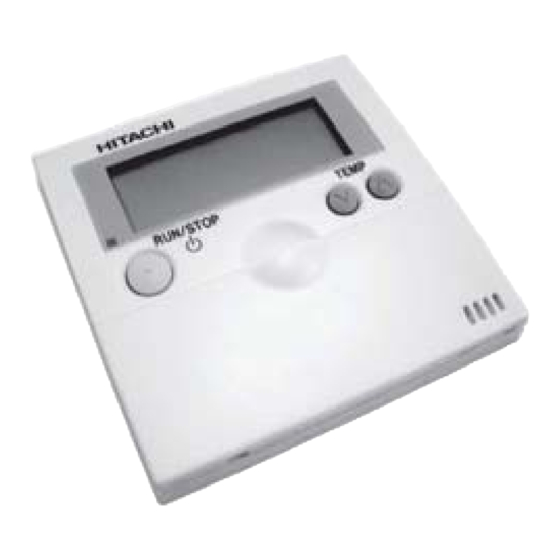

Hitachi SPX-WKT1 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Hitachi Anleitungen
  4. Fernbedienungen
  5. SPX-WKT1
  6. Benutzerhandbuch

Hitachi SPX-WKT1 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SPX-WKT1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1. SICHERHEITSHINWEISE
GEFAHR
- Kein Wasser in die Fernbedienung gießen. Diese Produkte sind mit
elektrischen Teilen ausgestattet und können dann, einen elektrischen Schlag
verursachen.
- Fernbedienung nicht mit nassen Händen bedienen. Es kann einen
elektrischen Schlag verursachen.
- Im Falle das die Sicherungen häufig auslösen oder die Fernbedienung nicht
einwandfrei funktioniert, schalten Sie die Hauptenergieversorgung ab und
setzen Sie sich mit Ihrem Hitachi Kundendienst in Verbindung.
- Im Falle das andere Abnormitäten gefunden werden, schalten Sie die
Stromversorgung der Klimaanlage ab und setzen Sie sich mit Ihrem Hitachi
Kundendienst in Verbindung.
WARNUNG
- Führen Sie die Installation und die elektrische Verdrahtung nicht selber durch.
Wenn eine Reparatur, Wartung, usw. erforderlich ist, setzen Sie sich mit
Ihrem Hitachi Kundendienst in Verbindung.
- Die elektrische Verdrahtung NICHT modifizieren, dieses kann ernste Unfälle
verursachen.
VORSICHT
- Die Fernbedienung und die Leitungen nicht an solchen Plätzen installieren :
- wo es Öldampf gibt oder Öl austreten kann.
- in der Nähe von schwefelhaltigen heißen Quellen.
- wo Explosionsgefahr durch leicht entzündliche Gase besteht.
- wo das Meer in Nähe ist (salzhaltige Umgebung).
- in eine saure oder alkalische Umgebung.
- wo Kinder sie berühren können.
- wo die Luft von der Klimaanlage sie direkt anblasen kann.
- Installieren Sie die Innengeräte, Außengeräte und Kabelfernbedienung nicht
in der Nähe von starken elektromagnetischen Störquellen ( min. 3m Abstand )
wie zum Beispiel medizinische Geräte.
- Beim Vorhandensein von Störsignalen in der Stromversorgung der
Innengeräte, verwenden Sie bitte einen Netzfilter.
X-WKT1_DE.indd 15
INSTALLATIONS UND BEDIENUNGSHANDBUCH
15
5/8/2008 1:11:53 PM
