ELEKTRIČNI PRIKLJUČCI
Električna napojna instalacija mora biti primjerena normativi
CEI 64-8.
U cilju dimenzioniranja istog, precizira se da se maksimalne
apsorpcije navedene u tablici "tehnička obilježka" smatraju
kao vrijednosti apsorbirane nominalne snage za vrijeme rada.
Priključak na mrežu mora biti fiksni i mora predvidjeti
uzemljenje uređaja.
Proizvod mora biti spojen na mrežu pomoću omnipolarnog
prekidača (I), sa otvorom kontakata koji jamči potpuno
isključivanje u uvjetima kategorije pretjeranog napona III (3 mm
minimum), koji mora biti postavljen izvan zona 0,1,2 (CEI 64-8/7).
Provjerite da je uređaj priključen na napojnu mrežu pomoću
diferencijalnog prekidača koji se ukopčava kad se dostiže ili
prelazi granica od =30 mA.
Proizvod mora biti priključen na sklop za izjednačavanje
potencijala pomoću zasebne štipaljke koja se nalazi (
postolju Spa-pack-a.

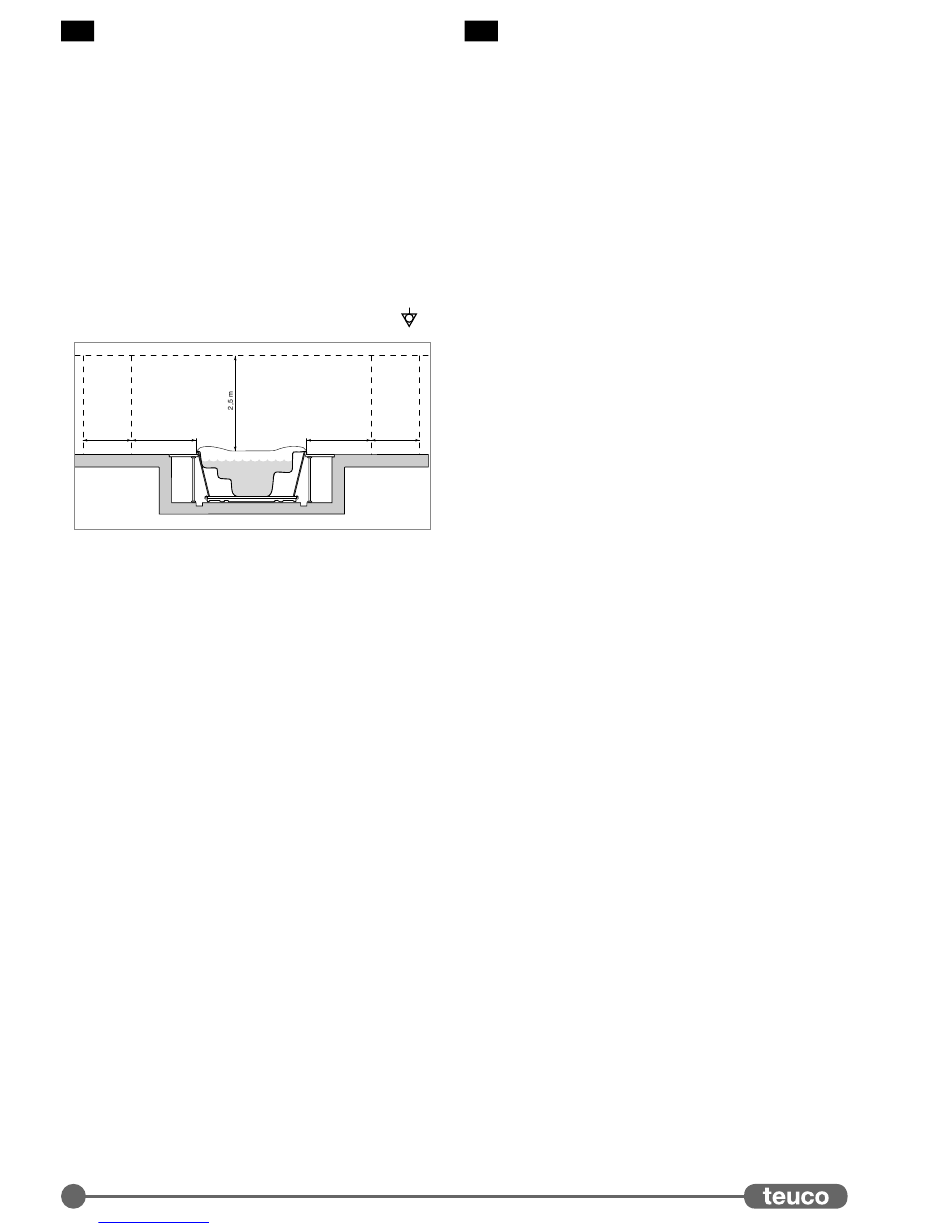

ZONA 2
1,5 m 2 m
Za napajanje električnog razvodnog ormara spa-pack-a
morate koristiti petopolni kabel s odgovarajućim svojstvima
za ove svrhe, koristeći stezaljku kabela PG 29 koja je već
predviđena u samom električnom razvodnom ormariću.
Priključak se izvodi koristeći pritezače uređaja za prerez
kabela i šipku za uzemljenje. Naći ćete ih unutar
razvodnog ormarića (slika 11).
Morati ćete se pobrinuti za priključivanje podvodnog svjetla
bazena (12V-2A), i to koristeći kabel (koji se ne isporučuje)
2 x 1,5 H05VV-F.
Priključite kabel na ormarić pomoću štipaljki N. 22 i 24
koristeći pri tom zasebnu stezaljku kabela PG 13.5, a na
podvodno svjetlo ga priključite zasebnim štipaljkama koje
spadaju u dodatnu opremu (slika 11).
Za njegovo uzemljenje upotrijebite prikladan žuto-zeleni
kabel (koji se ne isporučuje) i privežite njegova oba kraja
na šipku uzemljenja unutar ormarića (na raspolaganju
stezaljka kabela PG 7), odnosno na zasebni vijak koji se
nalazi na podvodnom svjetlu (slika 11).
Za oba priključka koristite prikladne krajne terminale i
nazubljene učvrsnice protiv popuštanja.
Koristite zasebnu štipaljku koja se nalazi na postolju spa-
pack-a prilikom izvođenja priključka uređaja na sklop za
izjednjačavanje potencijala zgrade.
60
Downloaded from www.Manualslib.com
ZONA 1 ZONA 2
2 m 1,5 m
ZONA 0
ZONA 0
manuals search engine
13
POSEBNI PRIKLJUČCI: VARIJANTA S
GRIJAČEM
Tipke za uključivanje funkcija Pumpe hidro 1, Pumpe hidro
2 i podvodne rasvjete opremljene su kabelom čija približna
dužina iznosi 2000 mm.
Tipka Pumpa hidro1, koja se raspoznaje po etiketi utisnutoj
na kabelu broj 1, povezana je na terminale 1P i 1R (ne-
polni priključak).
Isto tako, tipka Pumpe hidro 2, obilježena brojem "2" i tipka
podvodne rasvjete, obilježena brojem "3", priključene su na
terminale 2P i 2R, odnosno na terminale 3P i 3R.
Ako se ispostavi da je dužina isporučenih kabela
neprimjerena, instalater ih može produžiti, pazeći pri tom
da su spojevi tipa IPX5 i da se koriste dvopolni kabeli s
dvostrukom izolacijom i čiji presjek mora biti barem isti
presjeku kabela koji se koristi na tipkama.
) na
Tipke za uključivanje rasvjete i hidromasaže postavljene su
na ploči od akrilnog materijala čije rupice odgovaraju kutiji
za ugradnju 4 rasvjetna tijela bilo kojeg proizvođača
elektromaterijala.
Instalater se može pobrinuti za stazu ispod ucrtane sheme kabela.
Tipke za uključivanje funkcija hermetički su izolirane, to znači
da je moguća bilo koja vrsta instalacije, na bilo kojoj podlozi.
3 senzora razine prisutna na kompenzacijskom spremniku
moraju se spojiti na kabele koji proizlaze iz električne
kontrolne ploče: počevši od najnižeg, senzor minimalne
razine, označen žicom broj "4", senzor radne razine
označen žicom broj "5" koji označava razinu vode koja mora
biti uvijek prisutna u kadi i na kraju, postavljen na najvišem
položaju, senzor razine označen žicom broj "6", koji je
potreban za uključivanje filtriranja svaki put kada prisutnost
osoba u kadi prebacuje vodu u kompenzacijsku kadu.
Ni u kojem slučaju ne smiju se mijenjati odgovarajući
položaji držača razine.
