UWAGA: instalator musi podłączyć elektrozawór (14),
dostarczany w komplecie, do sieci wodnej i do
zbiornika wyrównawczego w najbardziej dogodnym
miejscu, odpowiednio do długości kabla zasilającego.
Zamontować na zbiorniku "zawór powietrzny" (16)
dostarczany w komplecie.
U WA G A : W p r z y p a d k u s t a ł e g o p o d ł ą c z e n i a
m i n i b a s e n u d o s i e c i w o d n e j k o n i e c z n e j e s t
zastosowanie odpowiednich urządzeń chroniących
sieć wodną przed zjawiskiem cofania się wody.
Skonsultować się z administracją lokalną przed
wykonaniem tego typu instalacji.
11
PRZYŁĄCZA ELEKTRYCZNE
Elektryczna instalacja zasilająca musi spełniać wymogi
normy CEI 64-8.
W celu jego zwymiarowania, precyzuje się, że
zapotrzebowanie maksymalne podane w tabeli „cechy
elektryczne" są przyjęte jako nominalne moce pochłaniane
podczas funkcjonowania.
Produkt musi być połączony z siecią za pomocą przyrządu
rozłączającego wielobiegunowego (I), z odstępem styków
w powietrzu, który zagwarantuje całkowite odłączenie
zasilania w warunkach III kategorii przepięcia (minimum 3
mm), umieszczonego na zewnątrz stref 0,1,2 (CEI 64-8/7).
Sprawdzić, czy zasilanie urządzenia doprowadzone jest
przez wyłącznik różnicowy o progu zadziałania = 30mA.
Produkt należy podłączyć do układu ekwipotencjalnego za
pomocą odpowiedniego zacisku (
podstawie zestawu Spa.

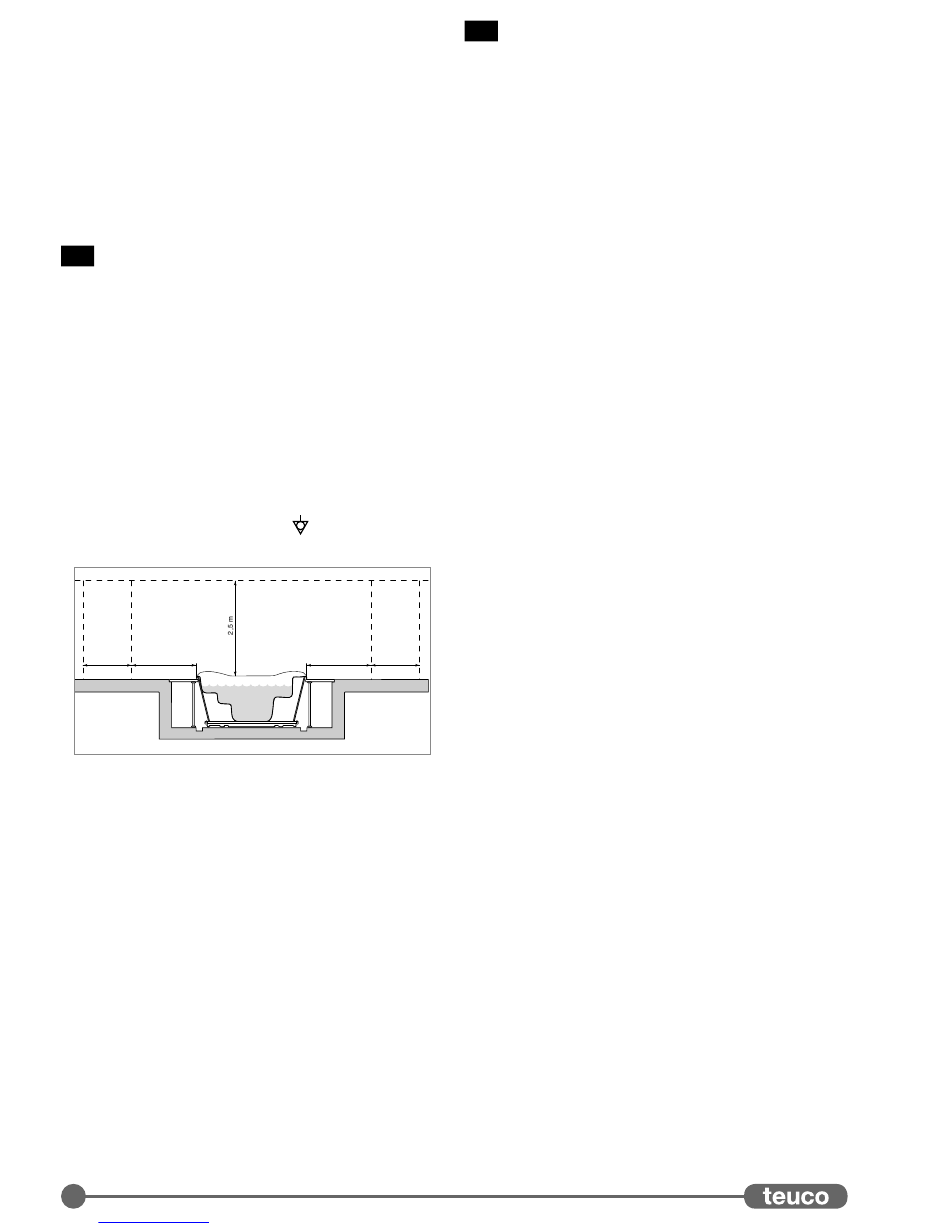

ZONA 2
1,5 m 2 m
Do zasilania tablicy elektrycznej zestawu spa należy użyć kabla
pięciobiegunowego o charakterystykach odpowiednich do
zastosowania, korzystając z opaski kablowej PG 29 specjalnie
przygotowanej na samej tablicy.
Podłączenie wykonuje się za pomocą zacisków odłącznika
sekcyjnego i pręta uziomu znajdujących się wewnątrz tablicy (rys. 11).
Następnie należy podłączyć oświetlenie basenu (12V-2A), do
zasilania którego trzeba użyć kabla (nie dostarczanego przez
producenta) 2 x 1,5 H05VV-F.
Wykonać podłączenie do tablicy za pomocą zacisków nr 22 i 24,
wykorzystując odpowiednią opaskę kablową PG 13.5, i do
światła za pomocą odpowiedniej skrzynki zaciskowej będącej na
wyposażeniu (rys. 11).
Do uziemienia światła użyć odpowiedniego kabla koloru żółto-
zielonego (nie dostarczanego przez producenta), podłączając
jego końce do pręta uziomu wewnątrz tablicy (dostępna opaska
kablowa PG 7) i do właściwej śruby na korpusie światła (rys 11).
Przy obu połączeniach pamiętać o zastosowaniu właściwych
zacisków na końcach kabla i podkładek zębatych.
Użyć właściwego zacisku na podstawie zestawu spa do
podłączenia zestawu do układu ekwipotencjalnego budynku.
52
Downloaded from www.Manualslib.com
) umieszczonego w
ZONA 1 ZONA 2
2 m 1,5 m
ZONA 0
ZONA 0
manuals search engine
13
Podłączenia specjalne: WERSJA Z
OGRZEWACZEM
Przyciski uruchamiające funkcje Pompa hydro 1, Pompa
hydro 2 i oświetlenie posiadają kabel długości około 2000 mm.
Przycisk Pompa hydro1, oznaczony nalepką z wybitym
numerem 1 na kablu, jest połączony z zaciskami 1P i 1R
(połączenie niebiegunowe).
Analogicznie, przycisk Pompa hydro 2, oznaczony numerem
"2" i przycisk oświetlenie, oznaczony numerem "3" są
połączone odpowiednio z zaciskami 2P i 2R oraz 3P i 3R.
Jeśli długość dostarczonych kabli nie jest wystarczająca,
instalator może wykonać przedłużacze, pamiętając o
wykonaniu połączeń IPX5 i zastosowaniu kabli
dwubiegunowych z podwójną izolacją, o przekroju
przynajmniej równym kablowi przy przyciskach.
Przyciski uruchamiające funkcje światło i hydromasaż są
zamontowane na płycie akrylowej, której otwory są zgodne
ze skrzynką do zabudowy na 4 urządzenia dowolnego
producenta materiałów elektrycznych.
Instalator może ułożyć kable podtynkowo.
Przyciski uruchamiające funkcje są hermetyczne, dlatego
możliwe są dowolne typy instalacji, na dowolnym podłożu.
3 czujniki poziomu znajdujące się w zbiorniku
wyrównawczym muszą być połączone z okablowaniem
biegnącym z tablicy rozdzielczej: rozpoczynając od
najniższego, czujnik minimalnego poziomu, oznaczony
przewodem z numerem "4", czujnik poziomu roboczego
oznaczony przewodem z numerem „5", wskazujący poziom
wody, która zawsze powinna znajdować się w wannie i, na
koniec, w miejscu najwyższym, czujnik poziomu
oznaczony przewodem z numerem „6", mający za zadanie
włączenie filtrowania za każdym razem , kiedy obecność
osób w wannie powoduje przelanie się wody do wanny
wyrównawczej.
W żadnym wypadku nie zamieniać odpowiednich położeń
wskaźników poziomu.
