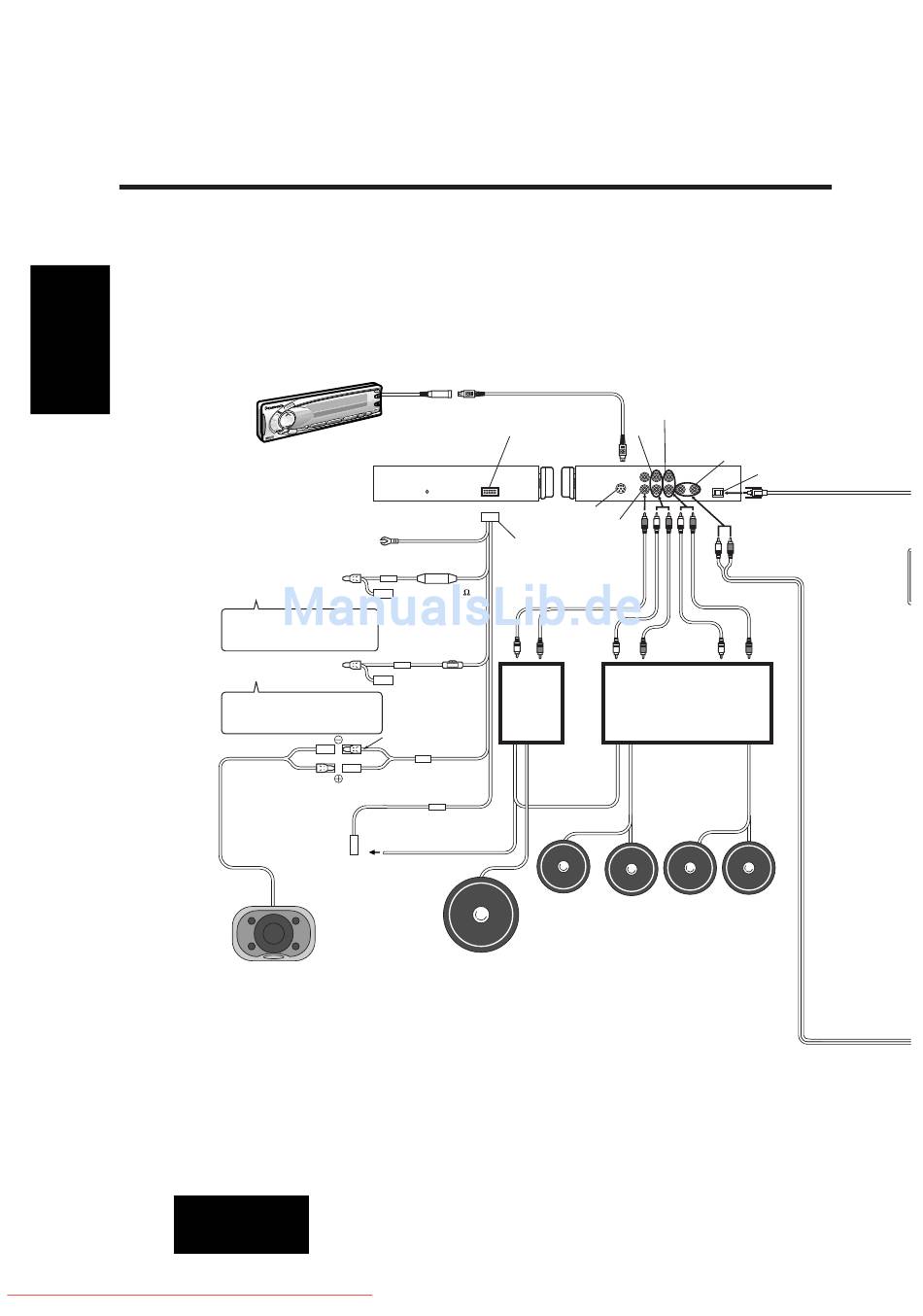

CY-AC300
Betriebseinheit
Masse
(mit einem sauberen Metallteil der
Karosserie verbinden)
Spannung
(für Anschluß an die
Zubehör-Spannungsquelle
des Fahrzeugs)
Darauf achten, das mitgelieferte
Spannungskabel ausschließlich
an die Zubehör-Spannungsquelle
des Fahrzeugs anzuschließen.
Batteriekabel
(für Anschluß an Autobatterie)
Das Batteriespannungskabel an einen
Steckverbinder anschließen, der
ständig über die Autobatterie
mit Spannung versorgt wird.
Schwarz
Spannungskabel für externe
Verstärkersteuerung
Blau mit weißem Streifen
(für externen Verstärker)
Spannungskabel für Verstärkersteuerung
(Mit AMP-CONT verbinden.)
Mittellautsprecher
EAB-CF2
CX-DV1500PEN
Verbindungskabel
Betriebseinheit-Haupteinheit
CY-AC300
Spannungsversorgung
Haupteinheit
(Rückseite)
(Vorderseite)
Steuereinheit
Schwarz
Spannungsver-
sorgungs-
Steckverbinder
(ACC)
Rot
(bei Verwendung
Widerstand (220 )
eines 2-Weg-Kabels)
(separat erhältlich)
(BATTERY 5 A)
(L)
(R)
Gelb
Sicherung (5 A)
CY-M7052
(Oberseite)
Schwarz mit grünem Streifen
(CENTER)
Mittellautsprecherkabel
Spannungskabel für
Verstärkersteuerung
(Blau mit weißem Streifen)
(AMP-CONT MAX 0.1 A)
(Blau mit weißem Streifen)
Linker Lautsprecher
(hinten)
Subwoofer
(Fortsetzung)
vorn
hinten
Analogeingang
Subwoofer
(R)
(L)
(R)
(L)
(R)
(L)
Cinchkabel
(separat erhältlich)
Cinchkabel
(separat erhältlich)
Cinchkabel
(L)
(R)
(L)
Weiß
Rot
CY-M9054
(Oberseite)
Linker Lautsprecher
Rechter Lautsprecher
Rechter Lautsprecher
(vorn)
(hinten)
Digitaleingang
