Gerätebeschreibung - Schnellübersicht
Innenansicht
4.3
Innenansicht
Pos. Symbol
1
2
3
4
5
6
7
20
Beschreibung
0
Aufkleber, Verschleißteile Drahtvorschubgerät
Drahtspulenaufnahme
Drahtvorschubantrieb
Drucktaste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschubmotor abgeschaltet. Hierdurch wird ein hohes Maß an Sicherheit für
den Schweißer gewährt, weil ein versehentliches Zünden des Lichtbogens nicht
möglich ist. Das Schutzgas fließt, so lange die Drucktaste betätigt wird.
Umschalter, Fernsteller Ein / Aus
ON
Einstellen der Schweißleistung über Fernsteller
OFF
Einstellen der Schweißleistung über Gerätesteuerung
Umschalter Gerätebedienung (Arbeitspunkt)
Der Arbeitspunkt (Drahtgeschwindigkeit / Schweißspannung) kann entweder an der
Steuerung des Drahtvorschubgerätes, mit einem Fernsteller oder über einen
entsprechenden Up/Down-Schweißbrenner eingestellt werden.
Arbeitspunkt mit Up/Down-Schweißbrenner einstellen.
Arbeitspunkt an Drahtvorschubgerätesteuerung oder am Fernsteller
einstellen (standard).
Drucktaste, Drahteinfädeln
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel.
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt, ohne dass
Gas ausströmt.

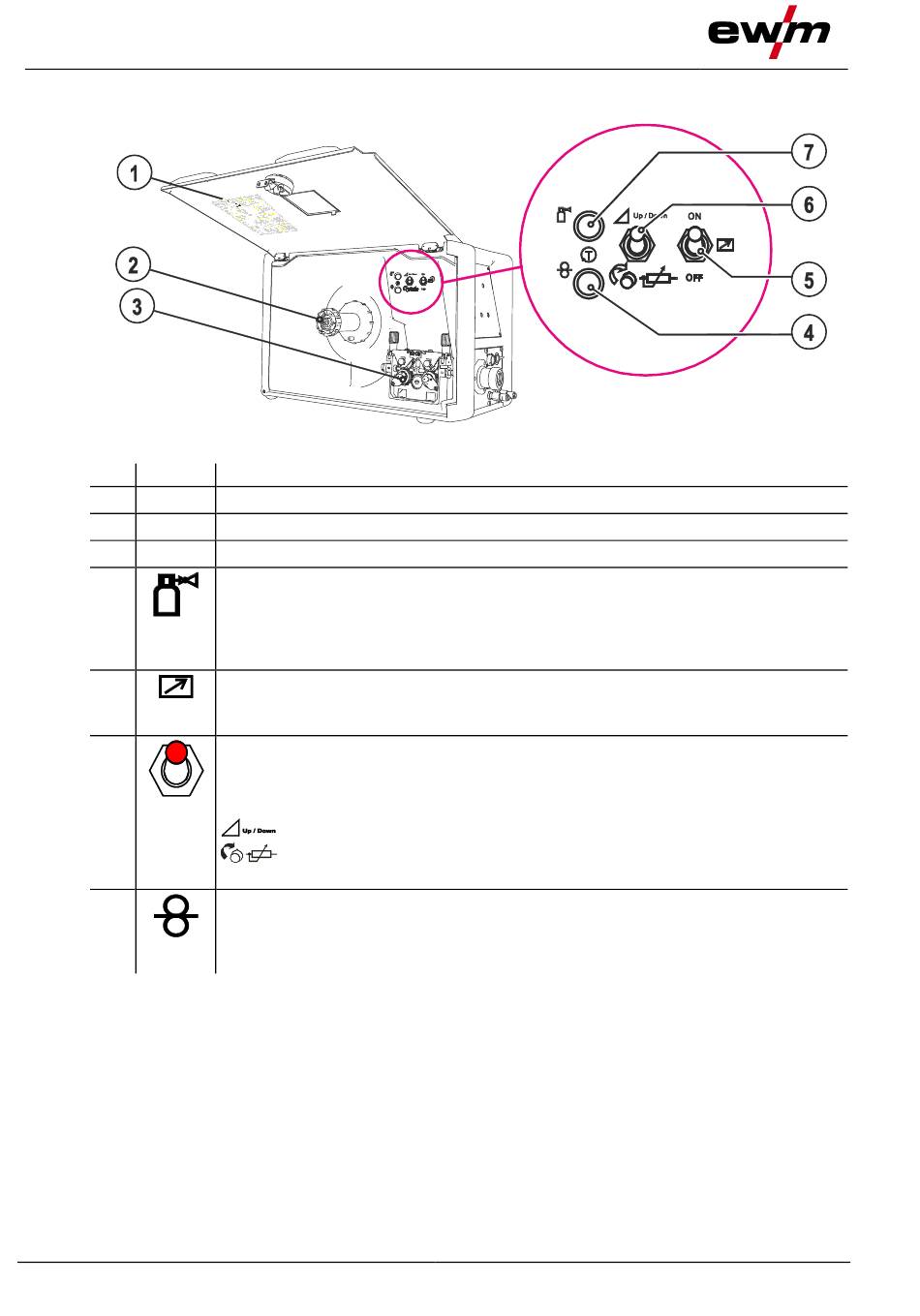

Abbildung 4-3
