Bauanleitung 101.821
Fasswagen
1
1

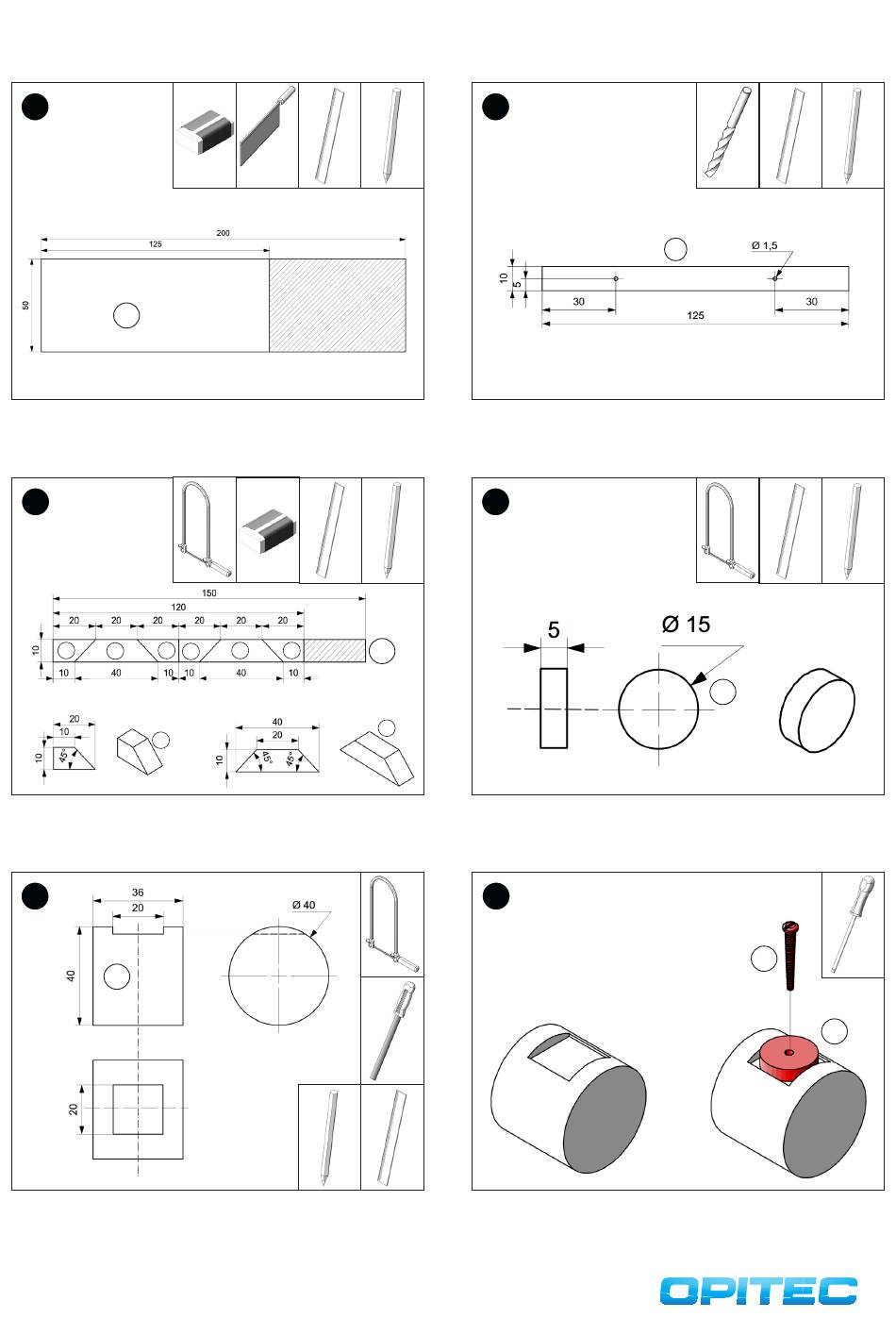

Die Holzleiste (1) wie abgebildet auf 125mm kürzen. Sägekanten
säubern.
3
4a
4b
4a 4a
4a
Auf die Kieferleiste (4) nach Zeichnung 4 Keile (4a) und 2 Keile (4b)
übertragen, aussägen und versäubern.
5
3
Kieferrundstab (3) halbieren und nach Zeichnung Vertifung herausar-
beiten und versäubern. Der Tank kann auch an einem Stück bleiben
und längs auf die Grundplatte geleimt werden. Dann müssen die Keile
(4a) kürzer gestaltet werden und die Mittelkeile (7b) entfallen.
2
4
4b
4a
4b
2
Nach Zeichnung die Bohrungen für die Radschrauben auf beiden längs-
seiten markieren und mit einem 1,5mm-Bohrer vorbohren.
4
Vom Rundstab (2) vier Puffer mit 5mm-Länge absägen und versäubern.
6
Die beiden Holzräder (6) wie abgebildet in die Vertiefung der Tanks (3)
mit jeweils einer Schraube (10) einschrauben.
ø 1,5
1
2
10
6
