8. Fissare i sostegni reggipala alle pale utilizzando viti con rosette e dadi in dotazione, e
serrare in modo appropriato. Per alcuni modelli le pale non sono reversibili, quindi fissare il
sostegno al lato corretto della pala. Per alcuni modelli i dadi non sono necessari e pertanto
non sono forniti in dotazione.
9. Assemblare le pale al motore, posizionandole nel modo corretto (fare attenzione al lato
della pala), e avvitare il reggipala con viti e rosette in dotazione. Verificare che tutte le viti
siano serrate nel modo corretto, sia ai fini della sicurezza, ma anche per evitare che il
ventilatore possa oscillare in modo eccessivo durante il funzionamento.
10. Alcuni ventilatori possono avere in dotazione la luce. La luce posta sotto il motore può
essere già assemblata e collegata, oppure è fornita in kit da collegare ed assemblare.
In questo caso, necessita semplicemente avvitare la lampadina (non fornita in dotazione)
corrispondente alle specifiche indicazioni riportate sulla targa dati e/o sulla targhetta in
prossimità del portalampada. Per il type VSL10 e VSB10 (4xMax60W, attacco E14)
Inserire il paralume in vetro e fissarlo tramite le viti in dotazione da serrare leggermente al
fine di non rompere il vetro.
Collegamento elettrico

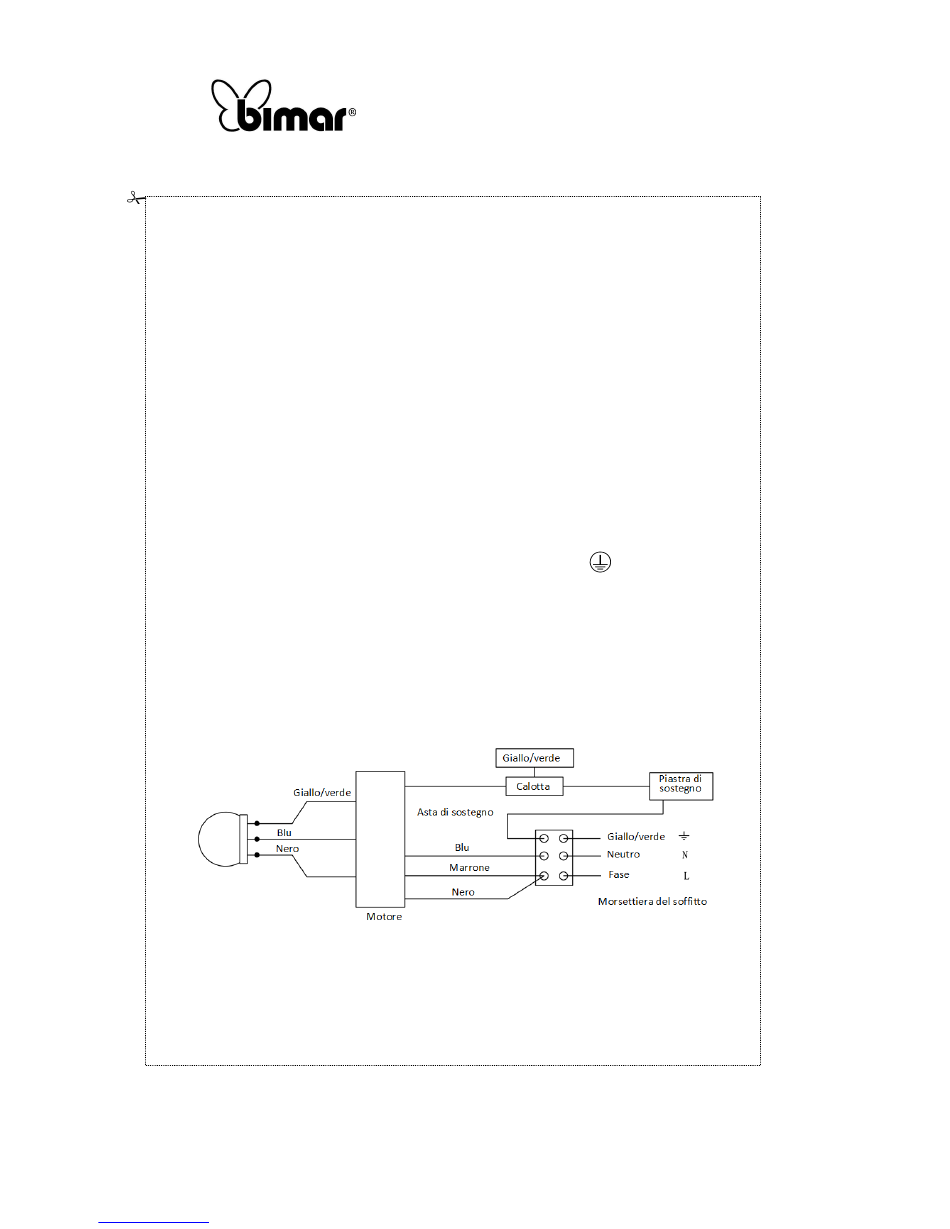

Effettuare il collegamento elettrico seguendo lo schema di seguito illustrato e descritto.
- filo MARRONE "LIVE": fase per motore
- filo BLU "NEUTRAL": Neutro comune motore e luci
- filo NERO "LIGHT": fase per luce
- filo GIALLO/VERDE: Messa a Terra, corrispondente al simbolo
Collegare i fili del ventilatore e quelli provenienti dal soffitto con la morsettiera fornita in
dotazione secondo lo schema elettrico seguente: il ventilatore e la luce sono comandati da un
commutatore.
La versione senza luce non è corredata dall'interruttore a tirante per il comando della luce. In
questo caso il cavetto rosso, se presente, non deve essere collegato.
Il ventilatore è comandato dal commutatore a tirante posto sul ventilatore. La luce è comandata
da un interruttore a parete "S" (non fornito). Attenzione: si raccomanda di selezionare "acceso"
l'interuttore a tirante della luce, posto sul ventilatore. Nella versione senza luce il cavetto rosso,
se presente, non va collegato.
