In diesem Fall muss nur die Birne (wird nicht mitgeliefert) eingeschraubt werden. Diese muss
den spezifischen Angaben auf dem Datenschild und/oder dem Schild in der Nähe der
Birnenfassung: type VSL10 e VSB10 (4xMax60W, Fassung E14).
Elektrischer Anschluss
Den elektrischen Anschluss nach dem nachfolgend beschriebenen Plan durchführen.
- BRAUNES Kabel "LIVE": Motorphase
- BLAUES Kabel "NEUTRAL": Gemeinsamer Nullleiter für den Motor und die Leuchte
- SCHWARZ Kabel "LIGHT": Phase für die Leuchte
- GRÜN-GELBES KABEL: Erdung, die dem Symbol

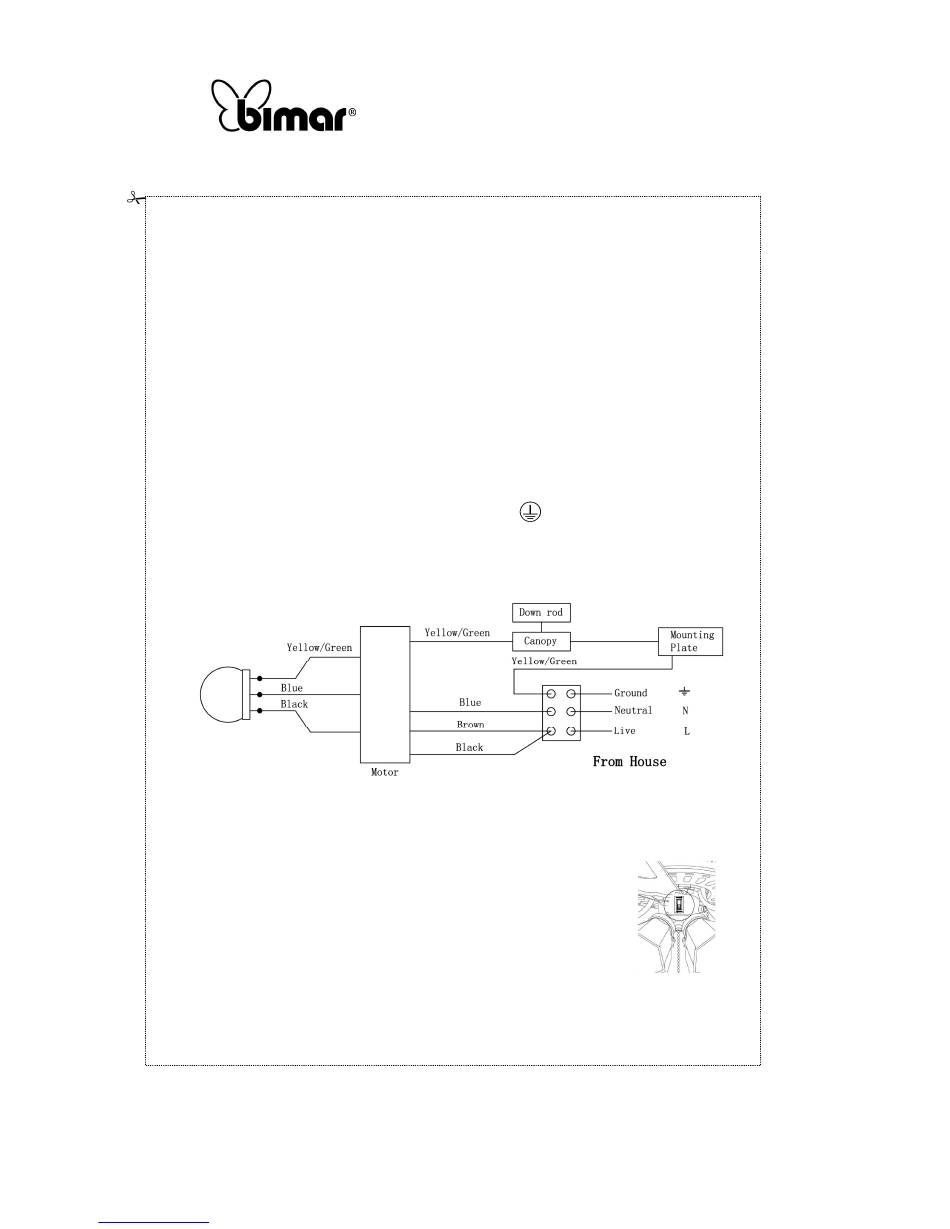

Die Kabel des Ventilators und die von der Decke kommenden Kabel an dem mitgelieferten
Klemmenbrett anschließen, unter Beachtung des nachfolgenden Schaltplans: Der Ventilator
und die Leuchte werden durch einen Umschalter gesteuert.
Benutzung
Der Ventilator verfügt über die folgenden Steuerelemente:
- Wählschalter mit Steuerung an der Wand. Wird durch Drehen des Einstellgriffs, in der
Reihenfolge 0/min./mitt./max. betätigt.
- Wählschalter zur Einschaltung des Vorlaufs/Rücklaufs des Motors,
damit ein Luftstrom von der Mitte nach außen oder umgekehrt erzielt
wird (diese Funktion ist nur in einigen Modellen vorhanden).
- Schalter zum Ein- oder Ausschalten des Lichts (in den Modellen mit Leuchte) durch
Betätigung des 0/I-Schalters bei den Modellen mit Steuerung an der Wand.
manuals search engine
Copies of the I/B. Please reproduce them without any
changes except under special instruction from Bimar (Italy).
The pages must be reproduced and folded in order to obtain
a booklet A5 (+/- 148.5 mm width x 210 mm height). When
folding, make sure you keep the good numbering when you
turn the pages of the I/B. Don't change the page numbering.
Keep the language integrity.
entspricht
