1. Fissare la piastra di sostegno al soffitto: eseguire i fori
2. Infilare l'asta di sostegno attraverso la calotta superiore e
3. Inserire l'estremità inferiore dell'asta sul perno del supporto
4. Inserire la rosetta sul perno e fissare il perno tramite la
5. Assicurare ulteriormente il suppurto
Downloaded from www.Manualslib.com
Fax +32 030 9904733
• In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da
personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato
possono essere pericolose e fanno decadere la garanzia.
Accertatevi di avere a disposizione tutti i componenti prima di procedere all'installazione.
• Per evitare danni, assemblare l'apparecchio su una superfice piana e morbida, prima di
asperità, al fine di non danneggiare o scalfire il ventilatore.
• Il ventilatore può essere utilizzato solo se completamente e correttamente assemblato. Nel
caso di dubbio far controllare o eseguire l'operazione da personale professionalmente
qualificato.

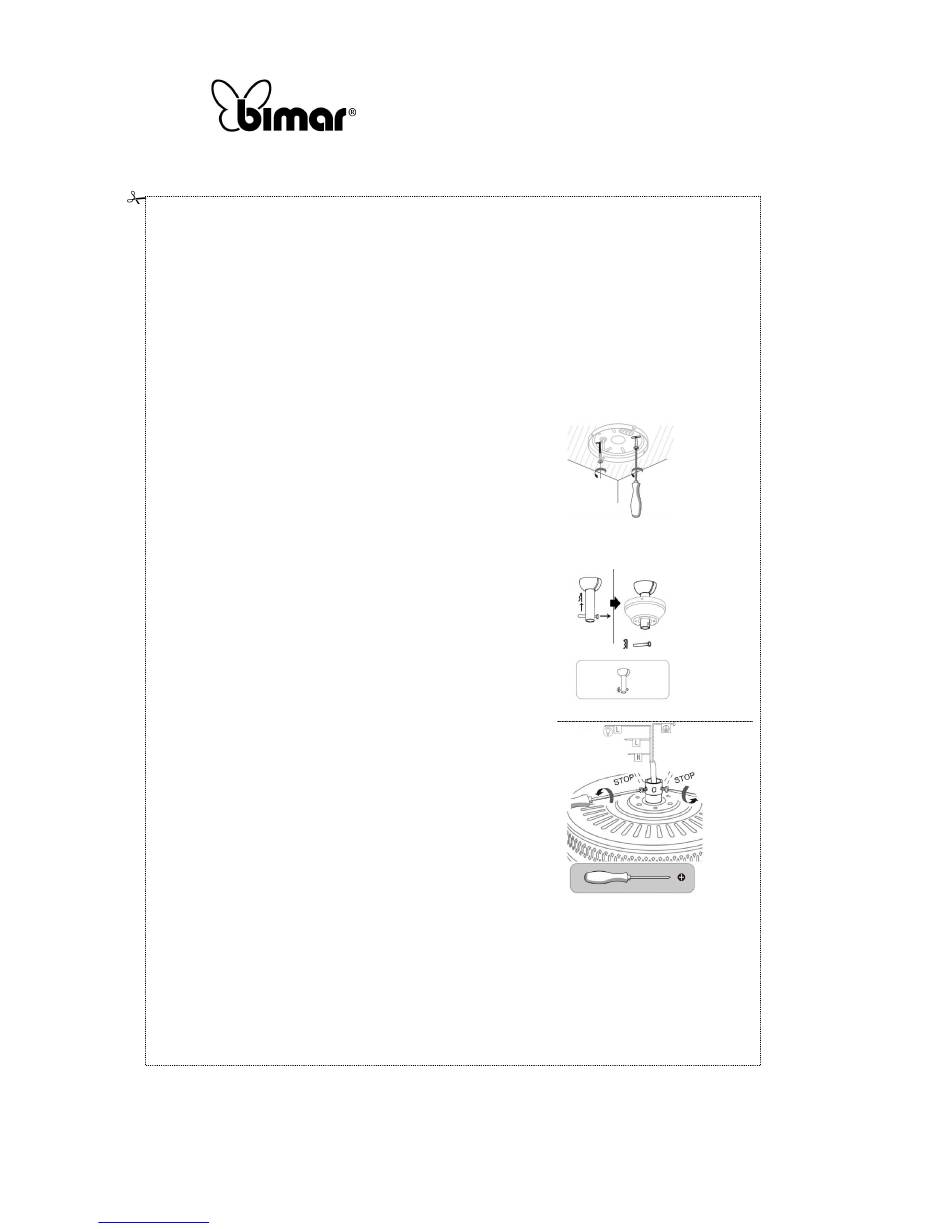

Per l'assemblaggio si prenda come riferimento le figure (come riferimento delle parti
strutturali), che è bene visionare prima dell'assemblaggio.
Per l'assemblaggio si proceda nel modo seguente:
facendo attenzione a non danneggiare alcuna tubazione
all'interno della muratura (prima verificare se tubi acqua e
gas, ecc.. o cavi elettrici sono incorporati nelle parete);
mediante i tasselli di fissaggio ad espansione, e le viti con
rosetta fissare la piastra. Verificare la solidità del fissaggio,
quindi applicare alla piastra un peso 4 volte superiore a
quello del ventilatore e verificare che la piastra rimanga
perfettamente fissa alla soletta.
inserire i cavetti elettrici attraverso la cavità dell'asta. I fili
vanno inseriti dal basso verso l'alto.
motore, in modo che i fori risultino coassiali e inserire
l'apposito perno di fissaggio.
coppiglia che deve essere completamente inserita e poi
piegata in modo da impedire che sia perno che coppiglia
possano sfilarsi.
stringendo la /le vite/i di sicurezza.
6. Appendere provvisoriamente il ventilatore al gancio della piastra di sostegno. Eseguire il
collegamento elettrico così come spiegato nel successivo paragrafo "Collegamento
Elettrico" e si proceda poi nel modo seguente.
7. Togliere il ventilatore dal gancio della piastra di sostegno, tenerlo sollevato sia per non
strappare/danneggiare i collegamenti elettrici. Verificare che i fili elettrici siano liberi e
alloggiati nel modo corretto e posizionare la calotta superiore in prossimità della piastra di
sostegno. Avvitare la vite e serrarla in modo adeguato.
