Il faut s'assurer que toutes les vis sont bien serrées, pour des raisons de sécurité mais aussi
pour empêcher le ventilateur de trop se balancer pendant le fonctionnement de l'appareil.
10)
Certains ventilateurs peuvent être fournis avec de la lumière. La lumière
placée sous le moteur peut déjà être assemblée et connectée ou elle est fournie dans un kit à
assembler et à connecter. Dans ce cas, il faut tout simplement visser l'ampoule (non
fournie) et qui correspond aux instructions spécifiques indiquées sur la plaque signalétique
et / ou sur la petite plaque près de la prise type VSL10 e VSB10 (4xMax60W, attache E14).
Raccordement électrique

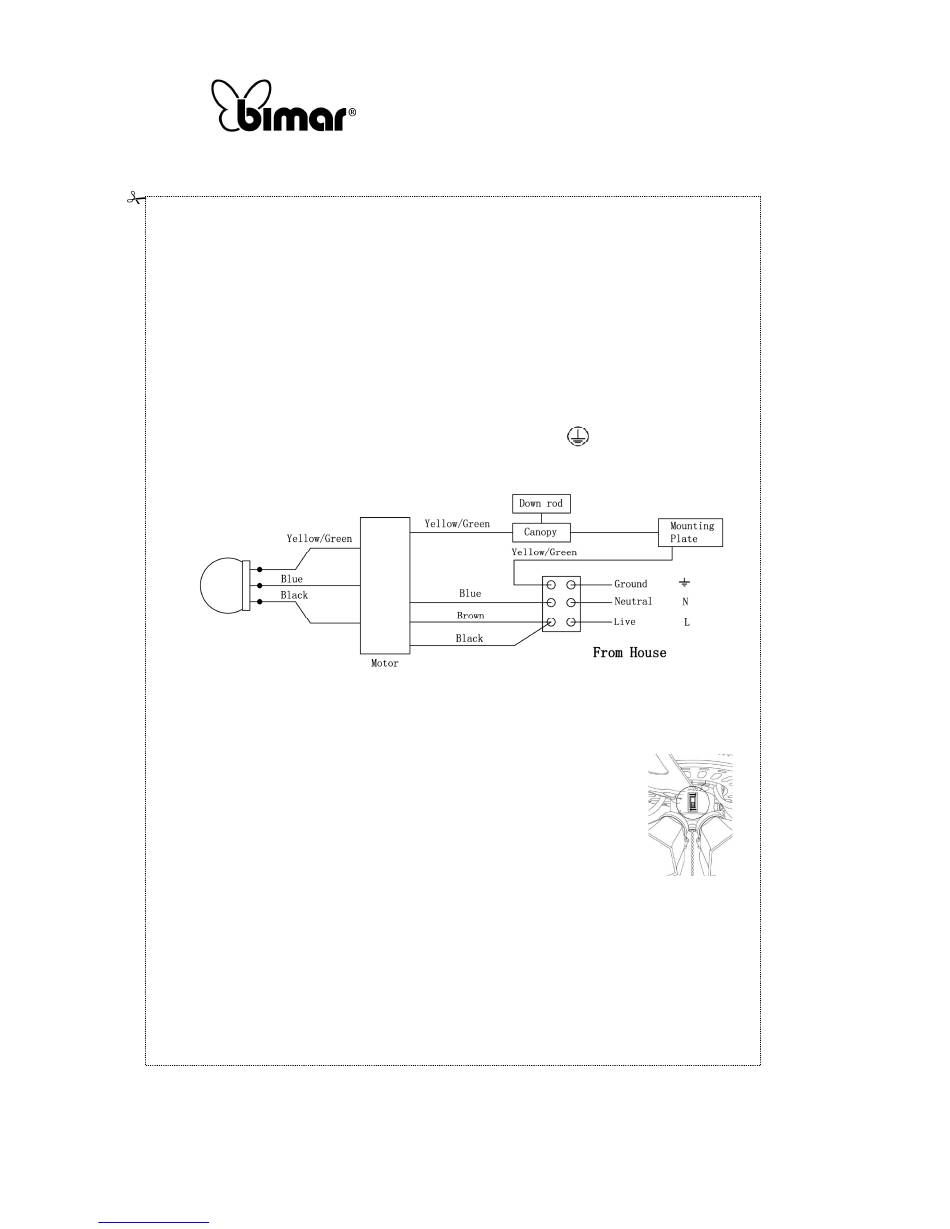

Faire les connexions électriques selon le schéma indiqué et décrit ci-dessous.
-
fil MARRON "LIVE" : phase pour moteur
-
fil BLEU "NEUTRAL": Neutre et commun au moteur et aux lumières
-
fil NOIR "LIGHT": phase pour lumière
-
fil JAUNE/VERT : Prise de terre, qui correspond au symbole
Connectez les fils du ventilateur à ceux qui viennent du plafond avec le bornier fourni selon le
schéma électrique suivant : le ventilateur et la lumière sont contrôlés par un interrupteur.
Utilisation
Le ventilateur est équipé des commandes suivantes :
-
interrupteur avec des commandes au mur. On le commande en tournant le bouton de sélection
qui active successivement 0/min/med/max
-
interrupteur pour tourner le moteur dans le sens des aiguilles d'une
montre ou dans le sens contraire des aiguilles d'une montre pour avoir
un flux d'air direct du centre vers l'extérieur et vice-versa (cette fonction
n'est présente que sur certains modèles)
-
interrupteur pour allumer et éteindre la lumière (pour les modèles qui ont cette option) et il
fonctionne quand on sélectionne 0 ou 1 sur l'interrupteur pour les modèles avec commande
murale
NETTOYAGE ET ENTRETIEN
Attention: avant d'exécuter les opérations de nettoyage ordinaires éteindre le ventilateur,
éteindre la lumière du ventilateur (s'il y en a une) et couper l'alimentation du réseau électrique
en éteignant l'interrupteur omnipolaire (position 0/OFF).
