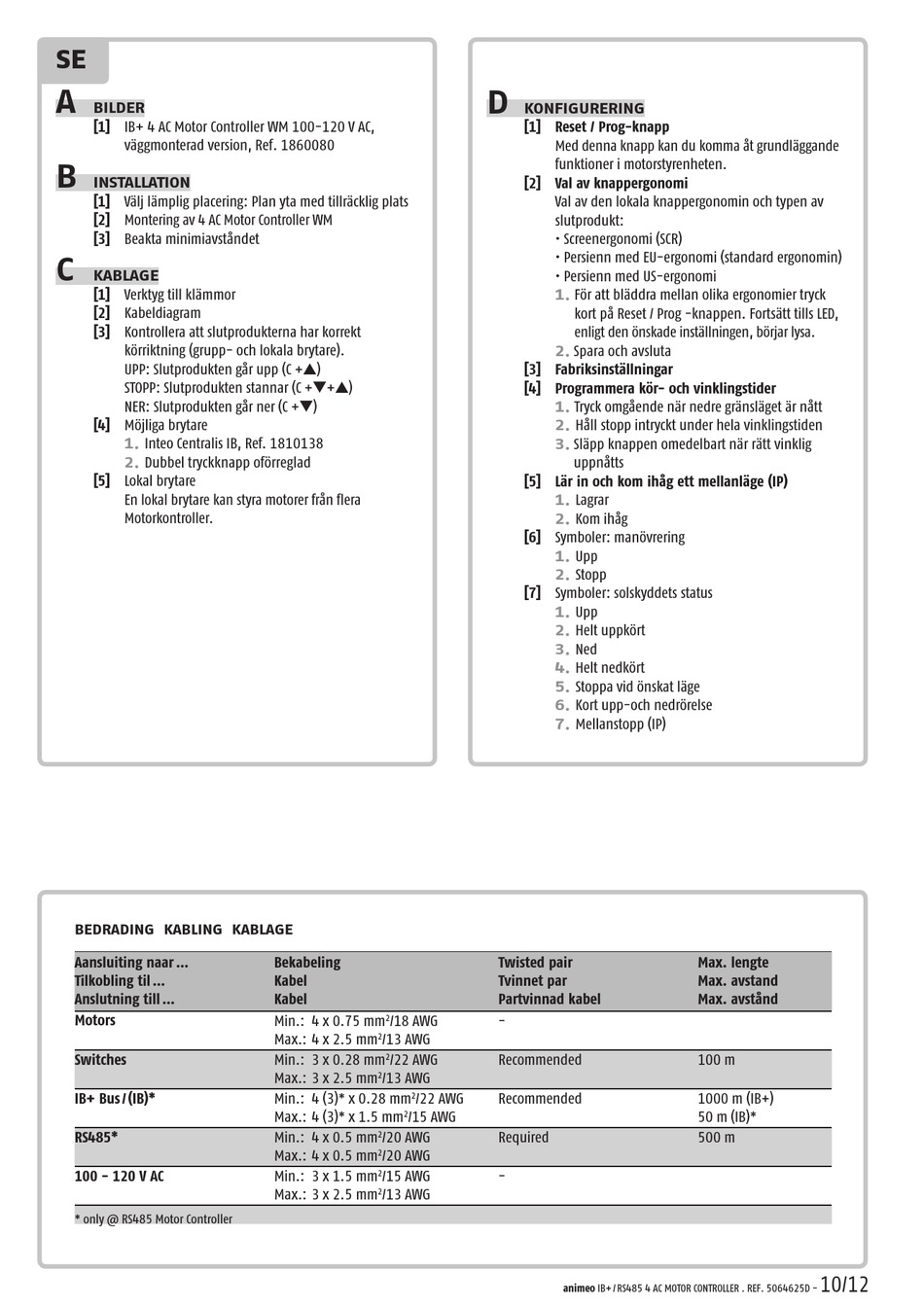

Installation - SOMFY animeo IB+ 4 AC Motor Controller WM 100-120 V AC Gebrauchsanweisung

SE
A
BILDER
[1] IB+ 4 AC Motor Controller WM 100-120 V AC,
väggmonterad version, Ref. 1860080
B

INSTALLATION

[1] Välj lämplig placering: Plan yta med tillräcklig plats
[2] Montering av 4 AC Motor Controller WM
[3] Beakta minimiavståndet
C
KABLAGE
[1] Verktyg till klämmor
[2] Kabeldiagram
[3] Kontrollera att slutprodukterna har korrekt
körriktning (grupp- och lokala brytare).
UPP: Slutprodukten går upp (C +s)
STOPP: Slutprodukten stannar (C +t+s)
NER: Slutprodukten går ner (C +t)
[4] Möjliga brytare
1. Inteo Centralis IB, Ref. 1810138
2. Dubbel tryckknapp oförreglad
[5] Lokal brytare
En lokal brytare kan styra motorer från flera
Motorkontroller.
BEDRADING KABLING KABLAGE
Aansluiting naar ...
Tilkobling til ...
Anslutning till ...
Motors
Switches
IB+ Bus / (IB)*
RS485*
100 - 120 V AC
* only @ RS485 Motor Controller
Bekabeling
Kabel
Kabel
Min.: 4 x 0.75 mm /18 AWG
2
Max.: 4 x 2.5 mm 2 /13 AWG
Min.: 3 x 0.28 mm 2 /22 AWG
Max.: 3 x 2.5 mm 2 /13 AWG
Min.: 4 (3)* x 0.28 mm 2 /22 AWG
Max.: 4 (3)* x 1.5 mm /15 AWG
2
Min.: 4 x 0.5 mm /20 AWG
2
Max.: 4 x 0.5 mm /20 AWG
2
Min.: 3 x 1.5 mm /15 AWG
2
Max.: 3 x 2.5 mm /13 AWG
2
D
KONFIGURERING
[1] Reset / Prog-knapp
Med denna knapp kan du komma åt grundläggande
funktioner i motorstyrenheten.
[2] Val av knappergonomi
Val av den lokala knappergonomin och typen av
slutprodukt:
• Screenergonomi (SCR)
• Persienn med EU-ergonomi (standard ergonomin)
• Persienn med US-ergonomi
1.
För att bläddra mellan olika ergonomier tryck
kort på Reset / Prog -knappen. Fortsätt tills LED,
enligt den önskade inställningen, börjar lysa.
2.
Spara och avsluta
[3] Fabriksinställningar
[4] Programmera kör- och vinklingstider
1. Tryck omgående när nedre gränsläget är nått
2. Håll stopp intryckt under hela vinklingstiden
3. Släpp knappen omedelbart när rätt vinklig
uppnåtts
[5] Lär in och kom ihåg ett mellanläge (IP)
1. Lagrar
2. Kom ihåg
[6] Symboler: manövrering
1.
Upp
2.
Stopp
[7] Symboler: solskyddets status
1. Upp
2. Helt uppkört
3. Ned
4.
Helt nedkört
5.
Stoppa vid önskat läge
6. Kort upp-och nedrörelse
7. Mellanstopp (IP)
Twisted pair
Tvinnet par
Partvinnad kabel
-
Recommended
Recommended
Required
-
animeo IB+ / RS485 4 AC MOTOR CONTROLLER . REF. 5064625D -
Max. lengte
Max. avstand
Max. avstånd
100 m
1000 m (IB+)
50 m (IB)*
500 m
10/12
