Installation
2.
ACHTUNG
Die Steuerung sollte nicht in direkter Nähe metallischer Flächen installiert werden. Starke lokale Sendeanlagen (z. B. Funk-
Kopfhörer), deren Sendefrequenz mit der der Steuerung identisch sind, können die Funktion beeinflussen.

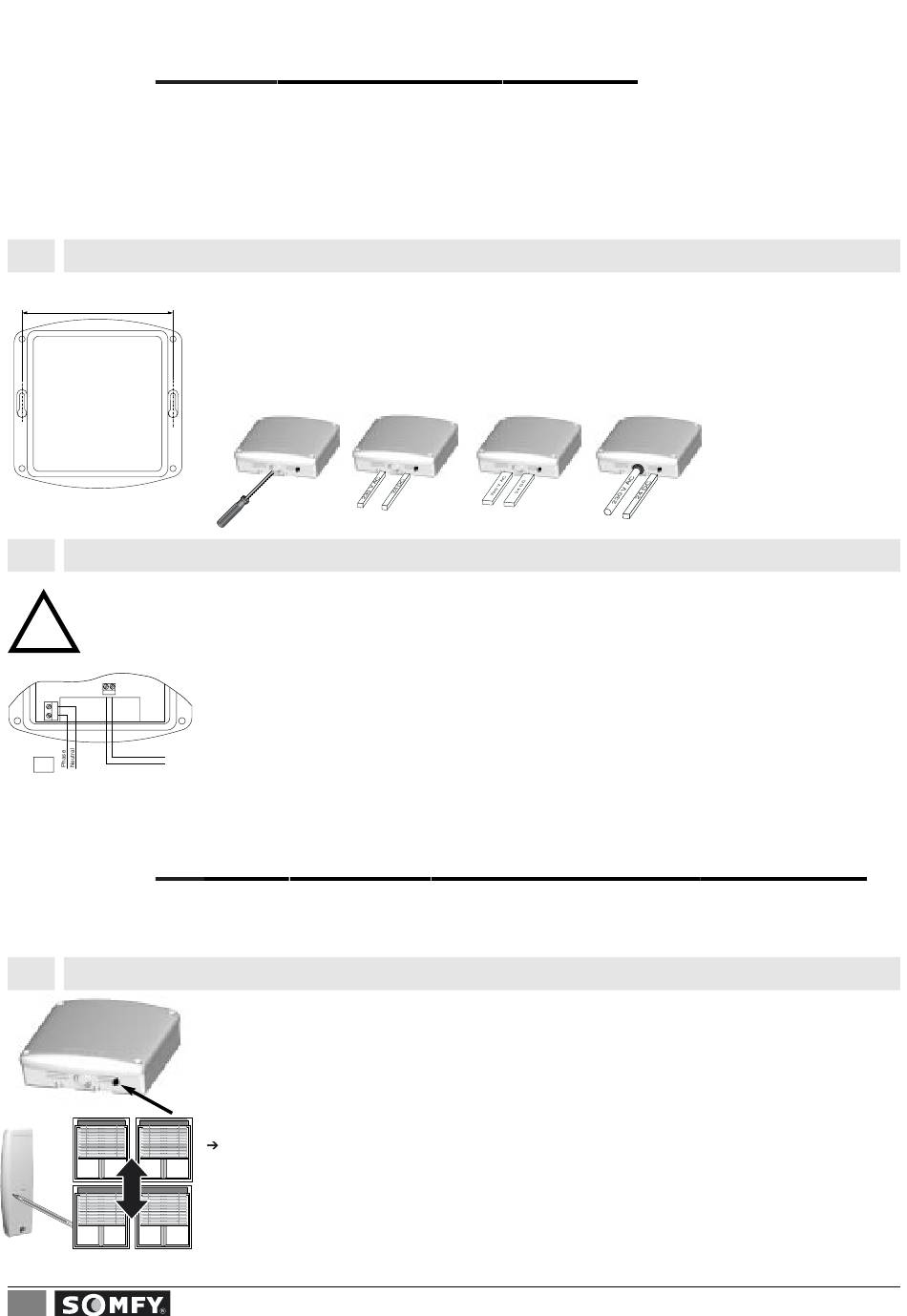

2.1
Montage
133 mm
2.2
Anschluss
Errichten, Prüfen und Inbetriebsetzen des 230 V-Anschlusses darf nur von einer Elektrofachkraft (lt. VDE 0100)
!
durchgeführt werden! Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten!
1
MOT
2
1 2
Netz
230 V
24V SOMFY DC MOTOR
Programmierung
3.
3.1
Einlernen des ersten Senders
2
Entfernen Sie den Deckel des Power 2,5 DC RTS
Bohren Sie zwei Löcher gemäß Bohrbild (Zeichnung 1 )
Befestigen Sie die Schrauben, schieben Sie das Gehäuse entsprechend über die Schrauben und
fixieren Sie diese fest an der Wand.
10 mm
Das Power 2,5 DC RTS ist kompatibel mit allen SOMFY 24 V DC Antrieben.
Klemmenbelegung, siehe Abbildung 2
Falls ein Antrieb nach dem Anschluss in die falsche Richtung dreht, tauschen Sie bitte die
Klemmenbelegung.
Halten Sie die Taste PROG mindestens 2 Sekunden gedrückt, um das Power 2,5 DC RTS in den
Programmiermodus zu setzen.
Die Behänge bewegen sich kurz (Auf/Ab). Das Power 2,5 DC RTS ist nun für 2 Minuten im
Programmiermodus
Drücken Sie kurz die Taste PROG des einzulernenden RTS-Senders.
Die
Behänge bewegen sich kurz (Auf/Ab). Der RTS-Sender wurde eingelernt. Der Programmier-
modus wird automatisch beendet.
Um Fehlprogrammierungen zu vermeiden, muss unbedingt darauf geachtet werden, dass nur das zu
programmierende Power 2,5 RTS DC mit Netzspannung versorgt wird.
Es können bis zu 12 RTS-Sender auf das Power 2,5 DC RTS eingelernt werden. Folgen Sie hierzu der
Beschreibung 3.1.
Power 2,5 DC RTS – Gruppen-Funksteuerung
oder
oder
20 mm
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
