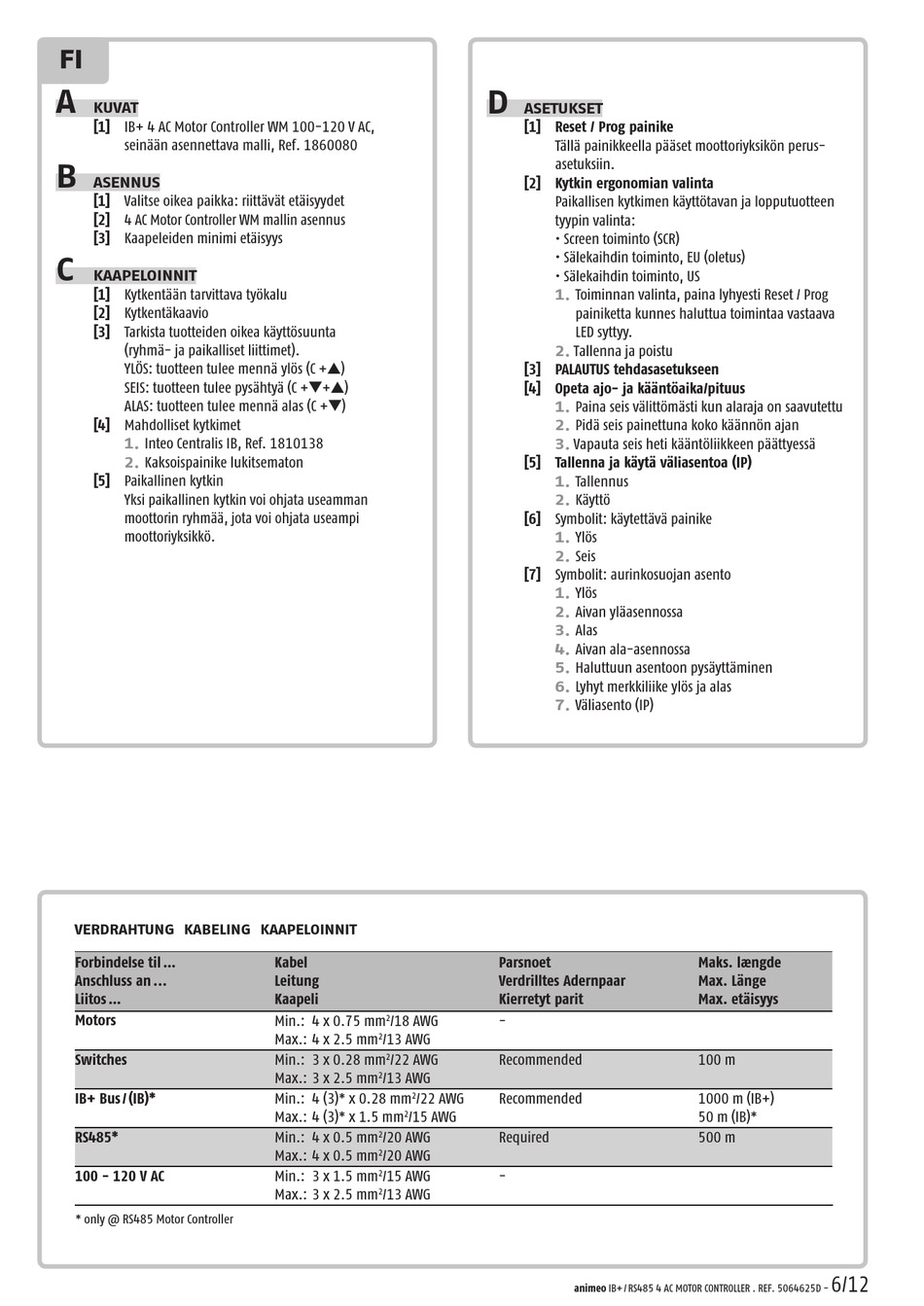

FI
A
KUVAT
[1] IB+ 4 AC Motor Controller WM 100-120 V AC,
seinään asennettava malli, Ref. 1860080
B
ASENNUS
[1] Valitse oikea paikka: riittävät etäisyydet
[2] 4 AC Motor Controller WM mallin asennus
[3] Kaapeleiden minimi etäisyys
C
KAAPELOINNIT
[1] Kytkentään tarvittava työkalu
[2] Kytkentäkaavio
[3] Tarkista tuotteiden oikea käyttösuunta
(ryhmä- ja paikalliset liittimet).
YLÖS: tuotteen tulee mennä ylös (C +s)
SEIS: tuotteen tulee pysähtyä (C +t+s)
ALAS: tuotteen tulee mennä alas (C +t)
[4] Mahdolliset kytkimet
1.
Inteo Centralis IB, Ref. 1810138
2. Kaksoispainike lukitsematon
[5] Paikallinen kytkin
Yksi paikallinen kytkin voi ohjata useamman
moottorin ryhmää, jota voi ohjata useampi
moottoriyksikkö.

VERDRAHTUNG KABELING KAAPELOINNIT

Forbindelse til ...
Anschluss an ...
Liitos ...
Motors
Switches
IB+ Bus / (IB)*
RS485*
100 - 120 V AC
* only @ RS485 Motor Controller
Kabel
Leitung
Kaapeli
Min.: 4 x 0.75 mm /18 AWG
2
Max.: 4 x 2.5 mm 2 /13 AWG
Min.: 3 x 0.28 mm 2 /22 AWG
Max.: 3 x 2.5 mm 2 /13 AWG
Min.: 4 (3)* x 0.28 mm 2 /22 AWG
Max.: 4 (3)* x 1.5 mm /15 AWG
2
Min.: 4 x 0.5 mm /20 AWG
2
Max.: 4 x 0.5 mm /20 AWG
2
Min.: 3 x 1.5 mm /15 AWG
2
Max.: 3 x 2.5 mm /13 AWG
2
D
ASETUKSET
[1] Reset / Prog painike
Tällä painikkeella pääset moottoriyksikön perus-
asetuksiin.
[2] Kytkin ergonomian valinta
Paikallisen kytkimen käyttötavan ja lopputuotteen
tyypin valinta:
• Screen toiminto (SCR)
• Sälekaihdin toiminto, EU (oletus)
• Sälekaihdin toiminto, US
1.
Toiminnan valinta, paina lyhyesti Reset / Prog
painiketta kunnes haluttua toimintaa vastaava
LED syttyy.
2.
Tallenna ja poistu
[3] PALAUTUS tehdasasetukseen
[4] Opeta ajo- ja kääntöaika/pituus
1. Paina seis välittömästi kun alaraja on saavutettu
2. Pidä seis painettuna koko käännön ajan
3. Vapauta seis heti kääntöliikkeen päättyessä
[5] Tallenna ja käytä väliasentoa (IP)
1.
Tallennus
2. Käyttö
[6] Symbolit: käytettävä painike
1. Ylös
2.
Seis
[7] Symbolit: aurinkosuojan asento
1.
Ylös
2. Aivan yläasennossa
3. Alas
4. Aivan ala-asennossa
5.
Haluttuun asentoon pysäyttäminen
6.
Lyhyt merkkiliike ylös ja alas
7. Väliasento (IP)
Parsnoet
Verdrilltes Adernpaar
Kierretyt parit
-
Recommended
Recommended
Required
-
animeo IB+ / RS485 4 AC MOTOR CONTROLLER . REF. 5064625D -
Maks. længde
Max. Länge
Max. etäisyys
100 m
1000 m (IB+)
50 m (IB)*
500 m
6/12
