Überprüfen Sie die Riemenspannung. Es muss leicht möglich sein die parallen Bereiche des
Riementriebes 1cm aufeinanderzuzudrücken. Wenn der Druck entfernt wird, sollten die
Riemen wieder in ihre Ausgangsposition zurückgehen.
1.4.4.6
Prüfen Sie ob das konische Carbon-Lager Pos.13 gut in die Welle Pos.6 paßt und sich keine Lücke
zwischen dem Carbon-Lager und der Unterlegscheibe Pos.12 befindet. Ebenso sollte man prüfen,
ob der O-ring Pos.11 nicht verschlissen ist. Dies kann geprüft werden, indem die Scheibe Pos.12
bewegt wird. Wenn die Scheibe bewegt wird, sollte kein Spiel spürbar sein. Falls Spiel spürbar ist,
muss der O-Ring Pos.11 ausgetauscht werden.
1.4.4.7
Die Diffusoren sollten nur bei erkaltetem Lot ausgebaut werden, um zu vermeiden, dass sie in
Kontakt mit dem geschmolzenen Lot kommen.
F
1.12 E
IGURE
1.

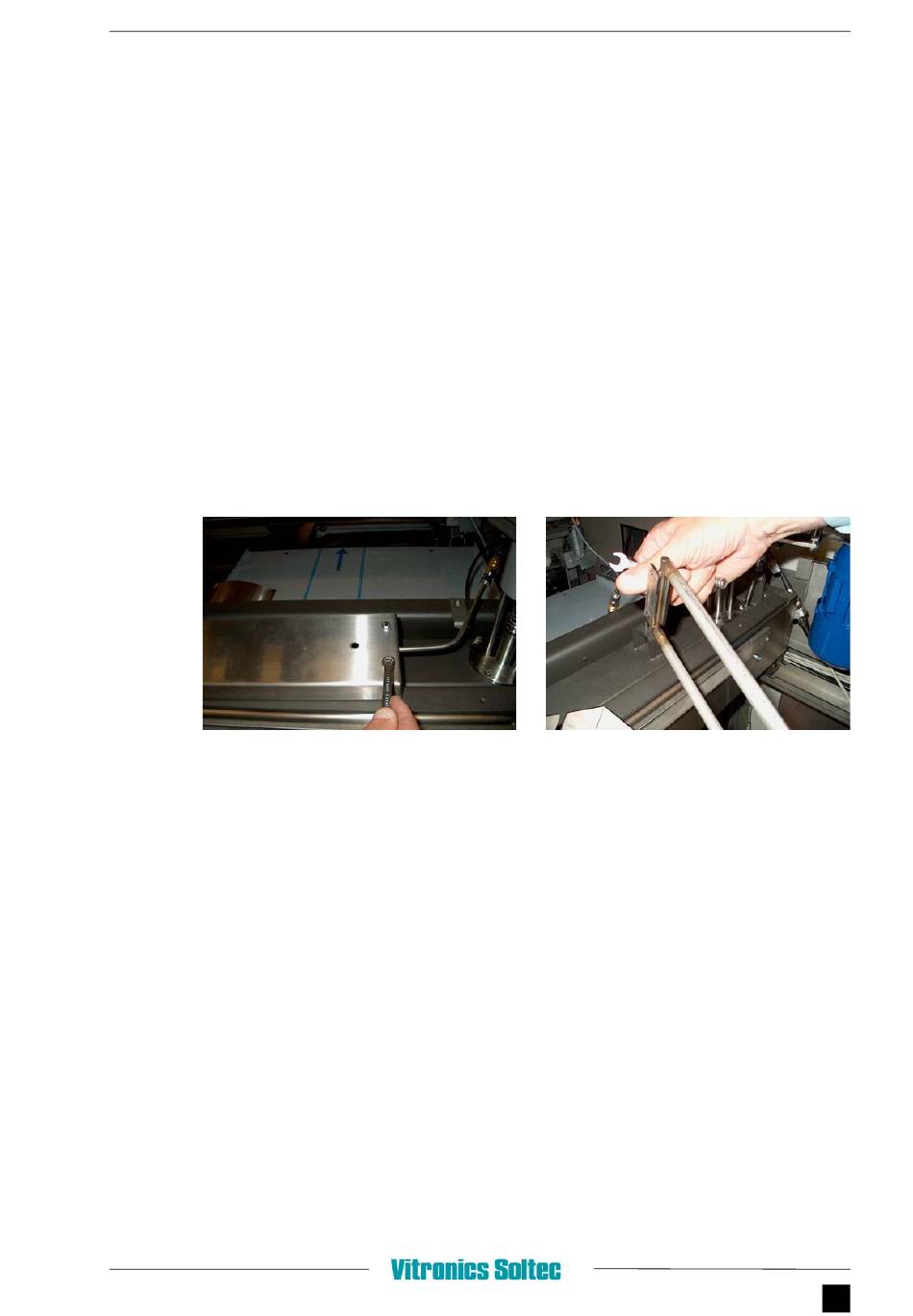

Entfernen Sie die Stickstoffabdeckung (siehe
2.
Entfernen Sie die beiden Befestigungsschrauben für die Stickstoffleitung (siehe
3.
Schieben Sie die Diffursorbaugruppe nach außen (siehe
Diffusoranschlussschlauch.
4.
Reinigen Sie den Diffusor mit Reinigungsmittel und öffnen Sie wenn nötig die Löcher mit
einem Federstahldraht des passenden Durchmessers.
5.
Montieren Sie den Diffusor wieder in die Ausgangsposition.MultiWave
1.4.4.8
1.
Schieben Sie die Krätze mit dem Schaber auf eine Seite des Lotbades.
2.
Komprimieren Sie die Krätze mit dem Schaber, um verbliebenes Lot herauszupressen.
Wartung mySelective.com
