Erfassungsfläche der Safedge-Sicherheitsleiste
Die Erfassungsfläche der Safedge-Sicherheitsleiste ist nahezu über die gesamte Länge der Leiste aktiv. 10 mm am
Anfang und Ende sind jeweils nicht aktiv.
Technische Daten des Steuergeräts
Konformität
Ansprechzeit des Systems
Umweltschutz
Max. Spannung Safedge-
Schaltleistenprofil
Nennbetriebsspannung
Max. Ausgangssicherung
Stoßspannungsfestigkeit
Überspannung
Verunreinigungsgrad
Min. Schaltstrom/-spannung
Leistungsaufnahme
Relaisausgänge
Gebrauchskategorie
Sicherheitseingänge
Rockwell Automation-Publikation 440F-UM002A-DE-P
Guardmaster® Safedge™-Sicherheitsleisten – Installations- und Benutzerhandbuch

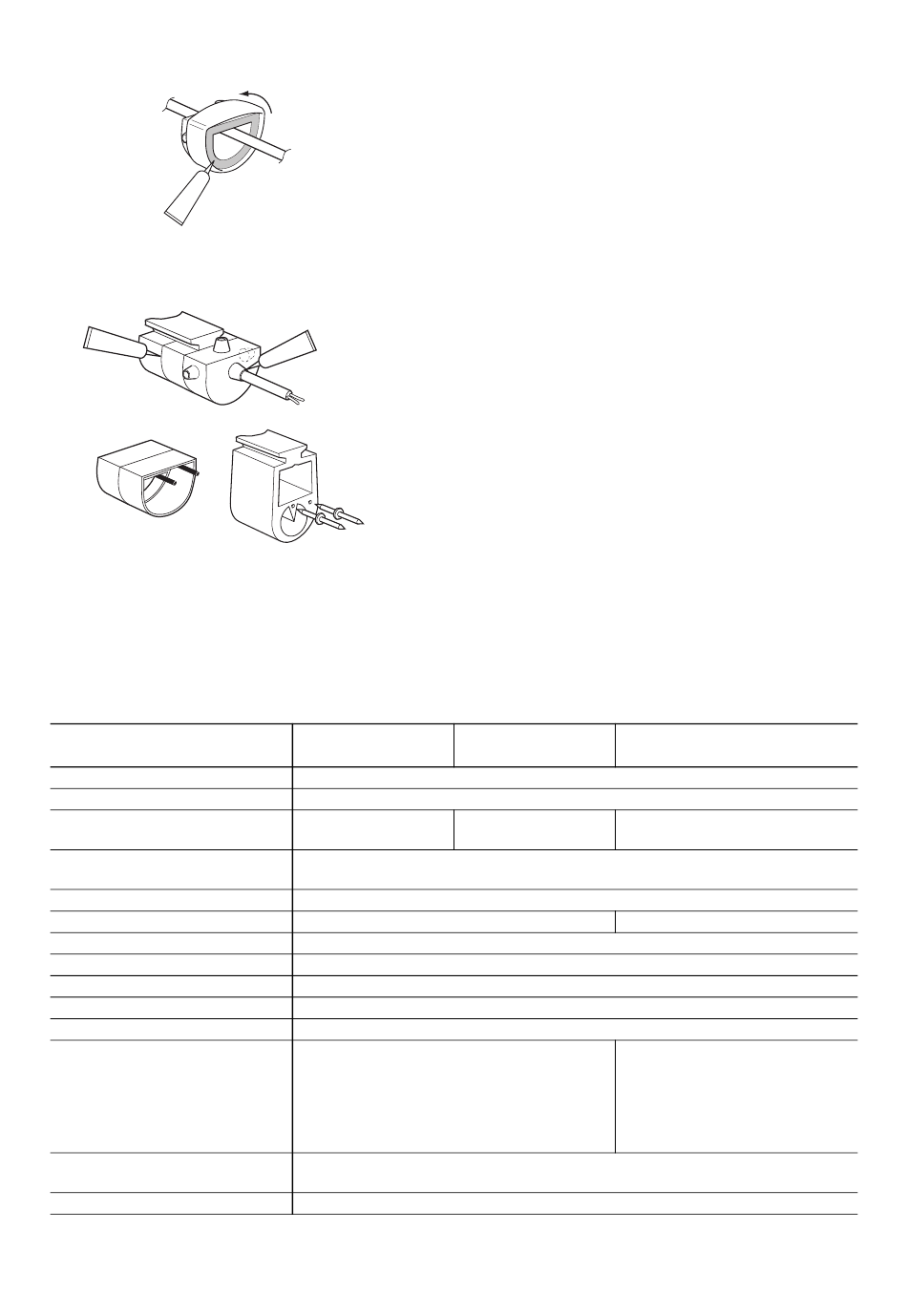

Klappen Sie die Dichtlippe der Kappe zurück und gehen Sie
anschließend wie folgt vor:
a Tragen Sie wie dargestellt Klebstoff auf den schattierten Bereich der
Abschlusskappe auf und kleben Sie sie dann auf die Kante des Profils.
Drücken Sie die Teile zehn Sekunden lang zusammen, um
sicherzustellen, dass sie haften.
b Tragen Sie Klebstoff auf den restlichen schattierten Bereich auf und
bringen Sie die Dichtlippe mit dem Profil in Kontakt.
WICHTIG
Tragen Sie weiteren Klebstoff auf das Safedge-Schaltleistenprofil auf,
insbesondere um die Durchführungsdichtungen/den Kabelausgang
und die Dichtlippe der Abschlusskappe, um eine einwandfreie
Abdichtung sicherzustellen.
Der Axialanschluss 440F-A0061S wird nur für Profile der Serie
440F-E0110 für Verlängerungen und Reparaturen (siehe obige Schritte)
verwendet. Verwenden Sie für andere Profile Anschlüsse mit
Zylinderstiften.
Beim Einsetzen des Profils in die C-Schiene kann zum Reduzieren der
Reibung ein Schmiermittel verwendet werden. Ziehen Sie bei der
Installation nicht am Verbindungskabel oder Gummiprofil.
440F-C251P Ober-
flächenmontage
EN 13849 Pld, Kat. 3, EN ISO 13856-2: 2013
13 ms
IP65
Gehäuse IP40 DIN0470
Klemmen IP20 DIN0470
12 V DC (Drahtbruch)
4 V (im Betrieb)
2 A flink
2500 V
Kategorie 2
III
10 mA/10 V
<6 VA
2 unabhängige potenzialfreie Schließer-
Sicherheitskontakte
1 potenzialfreier Öffner-Hilfsschalter
HINWEIS: Der Hilfsschalter darf nicht in den
Sicherheitskreis eingebunden werden.
AC – 15; 2 A/250 V AC
DC – 13; 2 A/30 V DC
Safedge-Schaltleistenprofil (6 kΩ offener Widerstand)
Verteilen Sie den Klebstoff gleichmäßig auf dem
schattierten Bereich. Achten Sie darauf, dass kein
Klebstoff in das Profil gelangt.
440F-C251D DIN-
Schiene
Gehäuse IP40 DIN0470
Klemmen IP20 DIN0470
5 A flink
1 unabhängiger potenzialfreier
Schließer-Sicherheitskontakt
1 potenzialfreier Öffner-Hilfsschalter
HINWEIS: Der Hilfsschalter darf nicht
in den Sicherheitskreis eingebunden
werden.
440F-C252D DIN-Schiene
