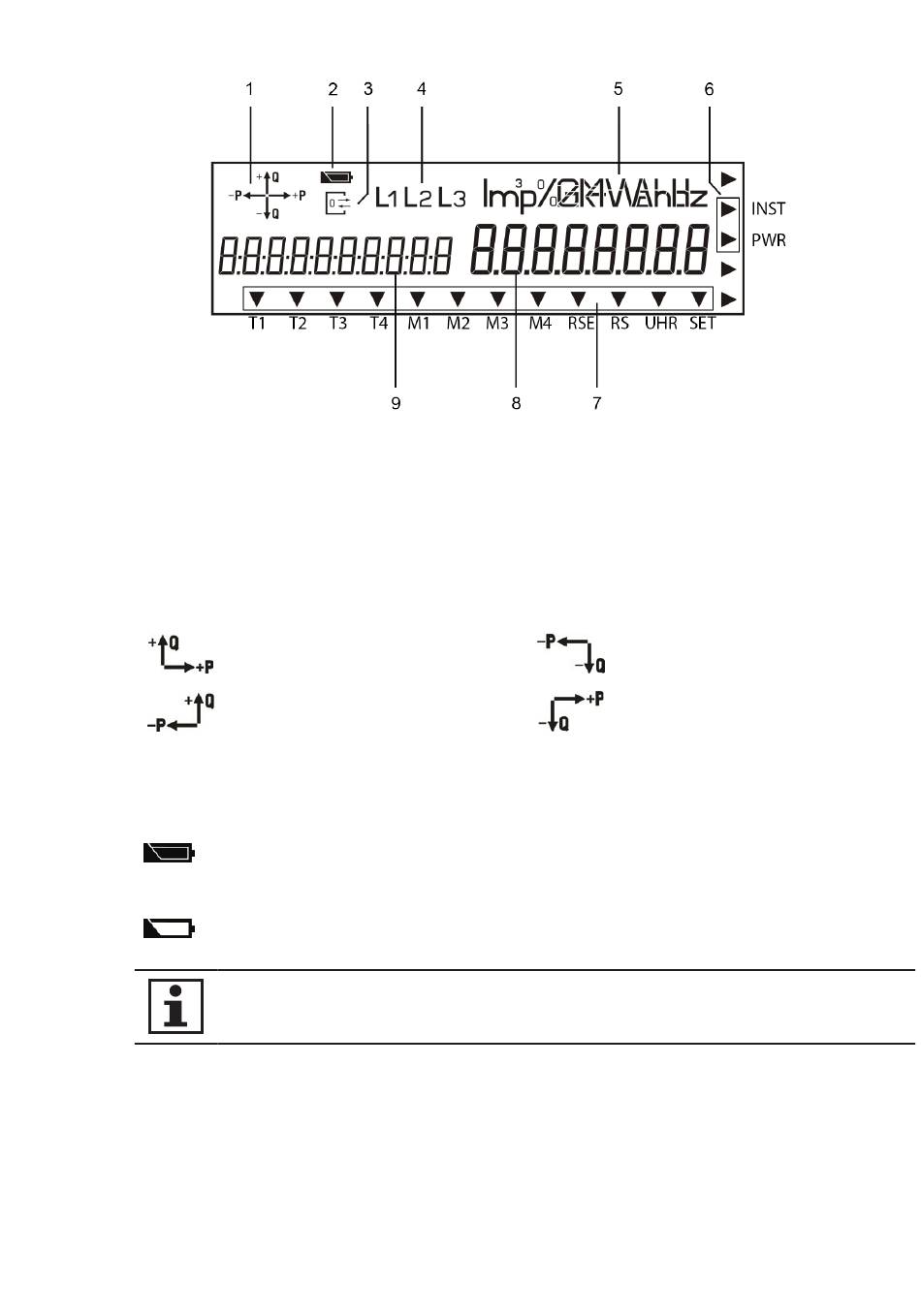

1. Die Betriebsanzeige zeigt die Energierichtung, die aktuell vom
Zähler gemessen wird (Lieferung/Bezug von Wirkleistung, induktive/
kapazitive Blindleistung). Fließt ein Verbraucherstrom, so wird
durch die Energierichtungspfeile angezeigt, in welchem Quadranten
gemessen wird, z. B.:
1. Quadrant +P/+Q
2. Quadrant –P/+Q
2. Die Batteriestatusanzeige zeigt die Restkapazität der
Gangreserve der Echtzeituhr an. Folgende Anzeigen sind möglich:
= Volle Spannung, Echtzeituhr wird bei Spannungslosigkeit
gepuffert.
= Entladen, keine Pufferung der Echtzeituhr mehr möglich.
Die Batteriestatusanzeige erscheint nur bei Geräten mit
batteriegepufferter Echtzeituhr.
3. Die Kommunikationsanzeige leuchtet dauerhaft, wenn über eine
der Datenschnittstellen (optisch oder elektrisch) mit dem Zähler
kommuniziert wird. Die Kommunikationsanzeige blinkt, wenn der
Parametrierstatus aktiv ist.
Bei einem XC-Rack mit LMN-Schnittstelle leuchtet diese Anzeige in
unregelmäßigen Abständen, da intern kommuniziert wird, um Daten
für die Abholung durch ein SMGW bereitzustellen.
3. Quadrant –P/–Q
4. Quadrant +P/–Q
8
