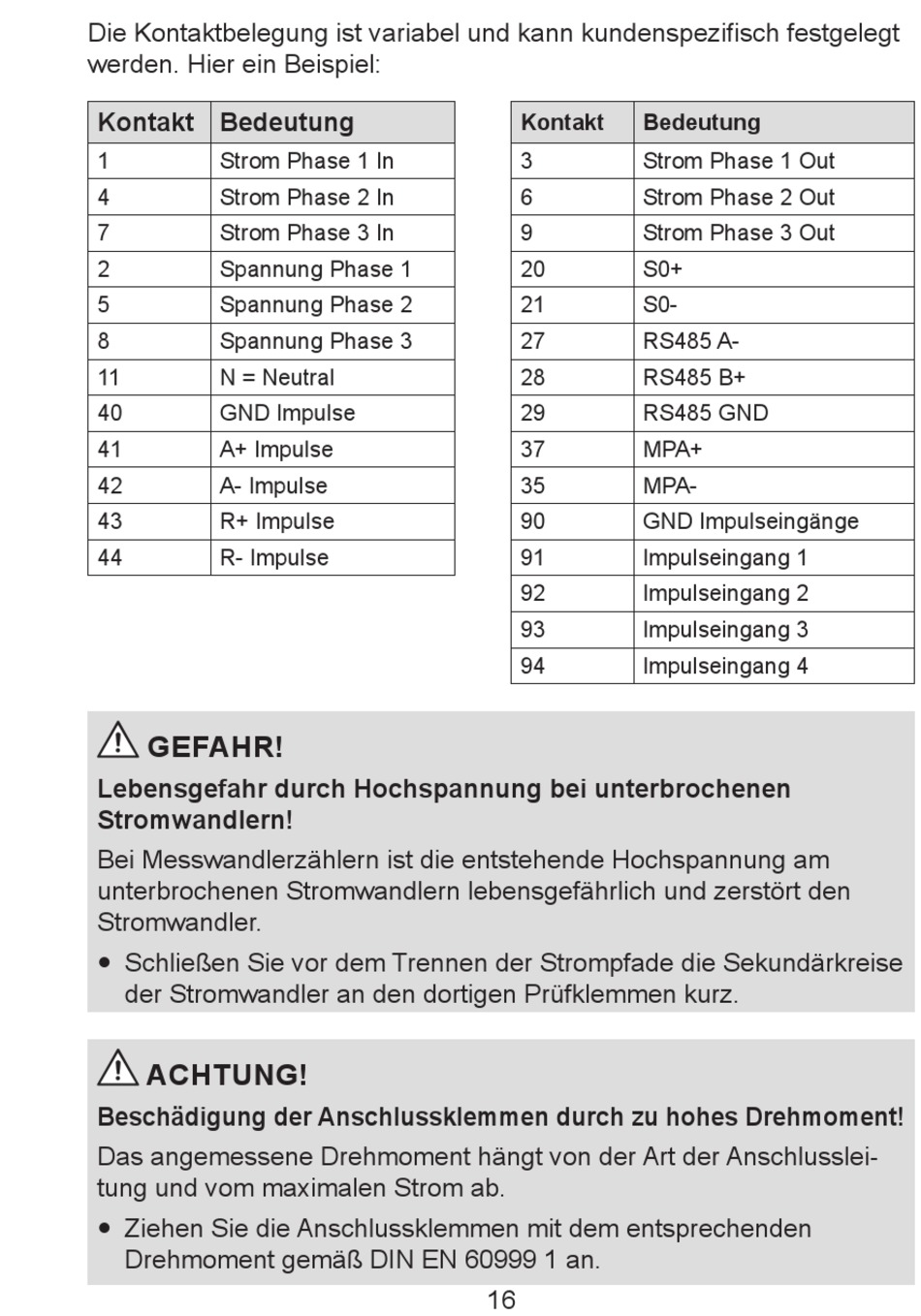

Die Kontaktbelegung ist variabel und kann kundenspezifisch festgelegt
werden. Hier ein Beispiel:
Kontakt Bedeutung
1
Strom Phase 1 In
4
Strom Phase 2 In
7
Strom Phase 3 In
2
Spannung Phase 1
5
Spannung Phase 2
8
Spannung Phase 3
11
N = Neutral
40
GND Impulse
41
A+ Impulse
42
A- Impulse
43
R+ Impulse
44
R- Impulse
GEFAHR!
Lebensgefahr durch Hochspannung bei unterbrochenen
Stromwandlern!
Bei Messwandlerzählern ist die entstehende Hochspannung am
unterbrochenen Stromwandlern lebensgefährlich und zerstört den
Stromwandler.
y Schließen Sie vor dem Trennen der Strompfade die Sekundärkreise
der Stromwandler an den dortigen Prüfklemmen kurz.
ACHTUNG!
Beschädigung der Anschlussklemmen durch zu hohes Drehmoment!
Das angemessene Drehmoment hängt von der Art der Anschlusslei-
tung und vom maximalen Strom ab.
y Ziehen Sie die Anschlussklemmen mit dem entsprechenden
Drehmoment gemäß DIN EN 60999 1 an.
Kontakt
Bedeutung
3
Strom Phase 1 Out
6
Strom Phase 2 Out
9
Strom Phase 3 Out
20
S0+
21
S0-
27
RS485 A-
28
RS485 B+
29
RS485 GND
37
MPA+
35
MPA-
90
GND Impulseingänge
91
Impulseingang 1
92
Impulseingang 2
93
Impulseingang 3
94
Impulseingang 4
16
