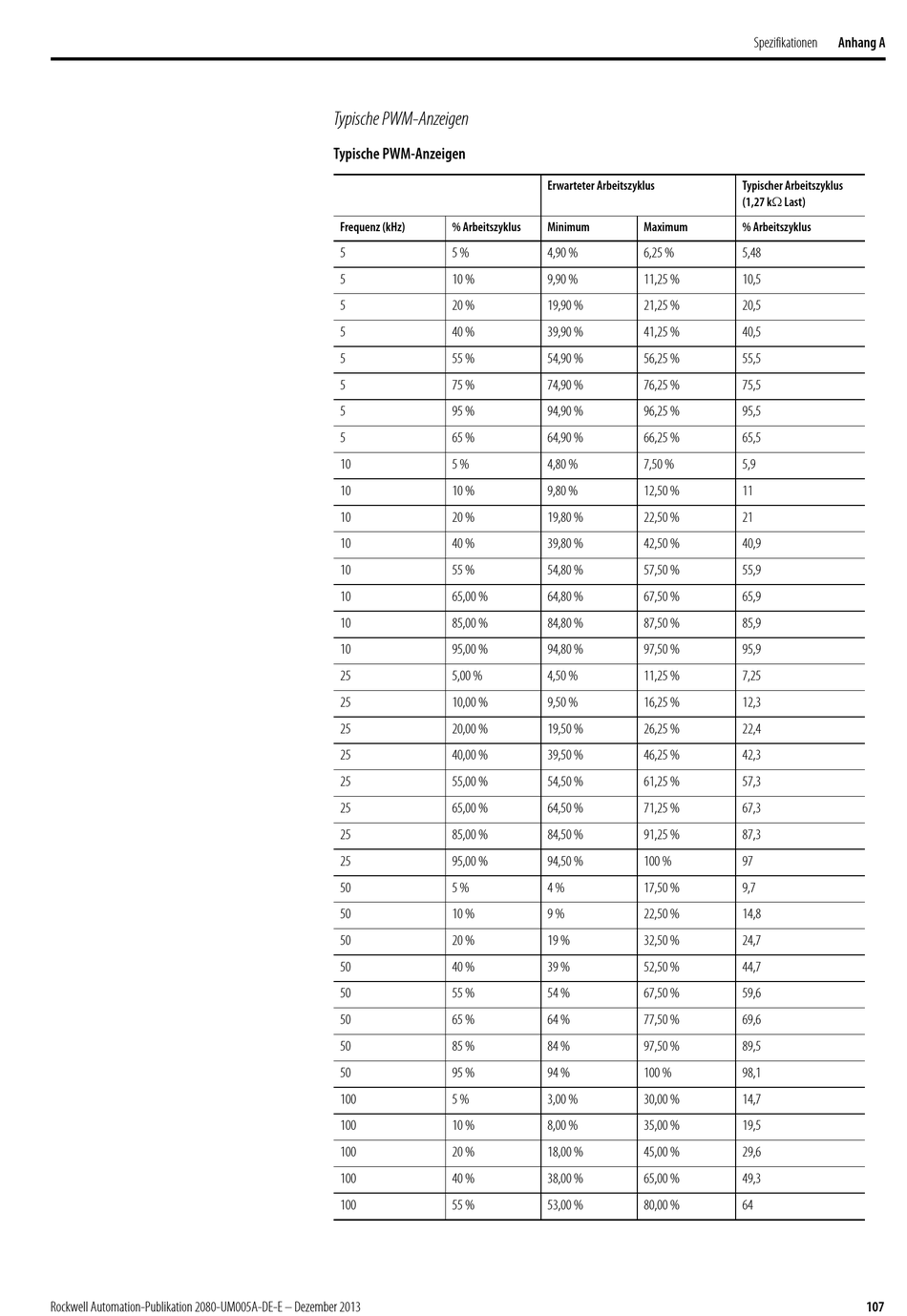

Typische PWM-Anzeigen
Typische PWM-Anzeigen
Frequenz (kHz) % Arbeitszyklus
5 5 %
5 10 %
5 20 %
5 40 %
5 55 %
5 75 %
5 95 %
5 65 %
10 5 %
10 10 %
10 20 %
10 40 %
10 55 %
10 65,00 %
10 85,00 %
10 95,00 %
25 5,00 %
25 10,00 %
25 20,00 %
25 40,00 %
25 55,00 %
25 65,00 %
25 85,00 %
25 95,00 %
50 5 %
50 10 %
50 20 %
50 40 %
50 55 %
50 65 %
50 85 %
50 95 %
100 5 %
100 10 %
100 20 %
100 40 %
100 55 %
Erwarteter Arbeitszyklus
Minimum Maximum
4,90 % 6,25 %
9,90 % 11,25 %
19,90 % 21,25 %
39,90 % 41,25 %
54,90 % 56,25 %
74,90 % 76,25 %
94,90 % 96,25 %
64,90 % 66,25 %
4,80 % 7,50 %
9,80 % 12,50 %
19,80 % 22,50 %
39,80 % 42,50 %
54,80 % 57,50 %
64,80 % 67,50 %
84,80 % 87,50 %
94,80 % 97,50 %
4,50 % 11,25 %
9,50 % 16,25 %
19,50 % 26,25 %
39,50 % 46,25 %
54,50 % 61,25 %
64,50 % 71,25 %
84,50 % 91,25 %
94,50 % 100 %
4 % 17,50 %
9 % 22,50 %
19 % 32,50 %
39 % 52,50 %
54 % 67,50 %
64 % 77,50 %
84 % 97,50 %
94 % 100 %
3,00 % 30,00 %
8,00 % 35,00 %
18,00 % 45,00 %
38,00 % 65,00 %
53,00 % 80,00 %
Spezifikationen Anhang A
Typischer Arbeitszyklus
(1,27 k Last)
% Arbeitszyklus
5,48
10,5
20,5
40,5
55,5
75,5
95,5
65,5
5,9
11
21
40,9
55,9
65,9
85,9
95,9
7,25
12,3
22,4
42,3
57,3
67,3
87,3
97
9,7
14,8
24,7
44,7
59,6
69,6
89,5
98,1
14,7
19,5
29,6
49,3
64
