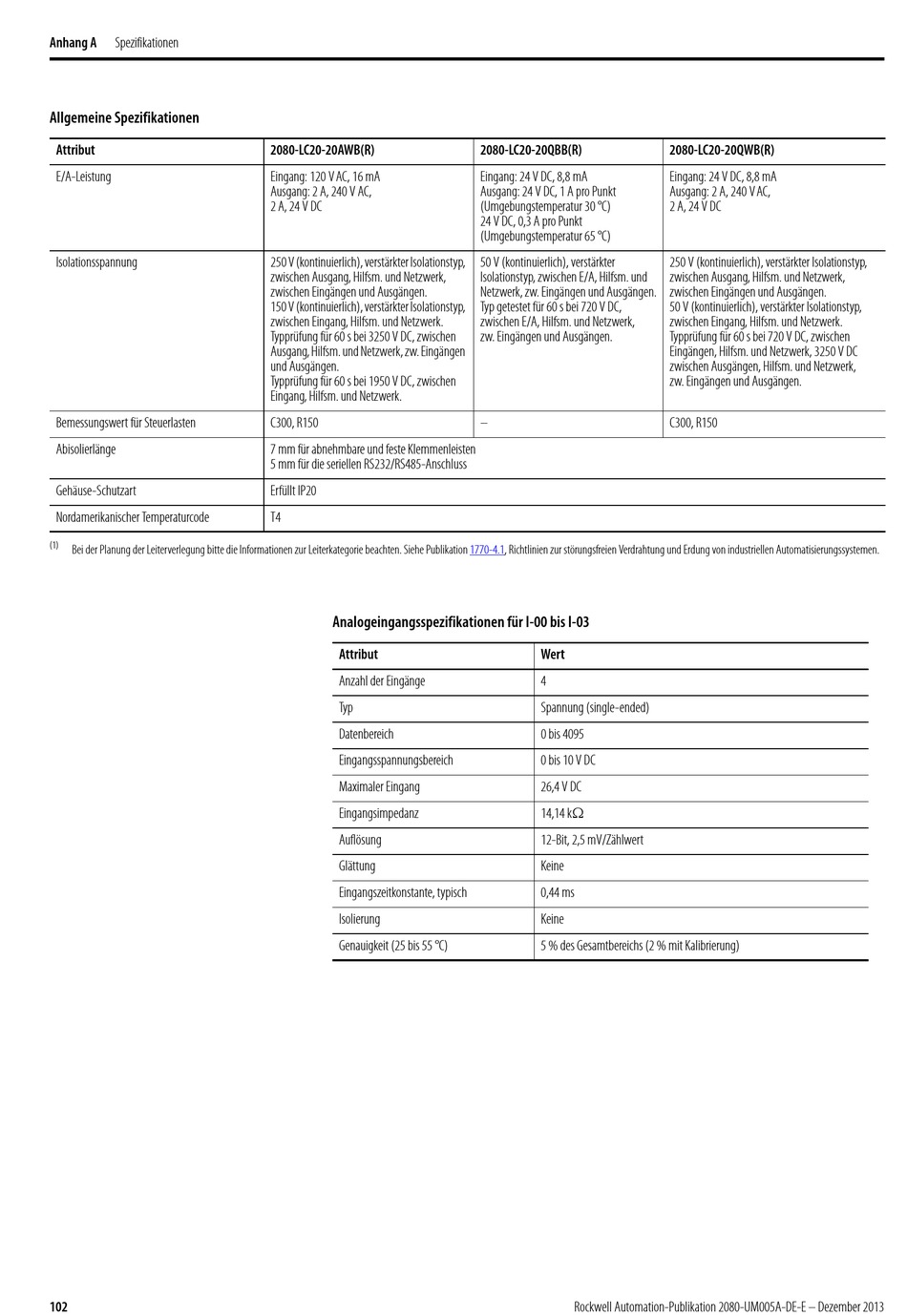

Rockwell Automation Allen-Bradley Micro820 Benutzerhandbuch Seite 112

Anhang A Spezifikationen
Allgemeine Spezifikationen
Attribut
E/A-Leistung
Isolationsspannung
Bemessungswert für Steuerlasten
Abisolierlänge
Gehäuse-Schutzart
Nordamerikanischer Temperaturcode
(1)
Bei der Planung der Leiterverlegung bitte die Informationen zur Leiterkategorie beachten. Siehe Publikation 1770-4.1, Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen.
102
2080-LC20-20AWB(R)
Eingang: 120 VAC, 16 mA
Ausgang: 2 A, 240 V AC,
2 A, 24 V DC
250 V (kontinuierlich), verstärkter Isolationstyp,
zwischen Ausgang, Hilfsm. und Netzwerk,
zwischen Eingängen und Ausgängen.
150 V (kontinuierlich), verstärkter Isolationstyp,
zwischen Eingang, Hilfsm. und Netzwerk.
Typprüfung für 60 s bei 3250 V DC, zwischen
Ausgang, Hilfsm. und Netzwerk, zw. Eingängen
und Ausgängen.
Typprüfung für 60 s bei 1950 V DC, zwischen
Eingang, Hilfsm. und Netzwerk.
C300, R150
7 mm für abnehmbare und feste Klemmenleisten
5 mm für die seriellen RS232/RS485-Anschluss
Erfüllt IP20
T4
Analogeingangsspezifikationen für I-00 bis I-03
Attribut
Anzahl der Eingänge
Typ
Datenbereich
Eingangsspannungsbereich
Maximaler Eingang
Eingangsimpedanz
Auflösung
Glättung
Eingangszeitkonstante, typisch
Isolierung
Genauigkeit (25 bis 55 °C)
2080-LC20-20QBB(R)
Eingang: 24 V DC, 8,8 mA
Ausgang: 24 V DC, 1 A pro Punkt
(Umgebungstemperatur 30 °C)
24 V DC, 0,3 A pro Punkt
(Umgebungstemperatur 65 °C)
50 V (kontinuierlich), verstärkter
Isolationstyp, zwischen E/A, Hilfsm. und
Netzwerk, zw. Eingängen und Ausgängen.
Typ getestet für 60 s bei 720 V DC,
zwischen E/A, Hilfsm. und Netzwerk,
zw. Eingängen und Ausgängen.
–
Wert
4
Spannung (single-ended)
0 bis 4095
0 bis 10 V DC
26,4 V DC
14,14 k
12-Bit, 2,5 mV/Zählwert
Keine
0,44 ms
Keine
5 % des Gesamtbereichs (2 % mit Kalibrierung)
Rockwell Automation-Publikation 2080-UM005A-DE-E – Dezember 2013
2080-LC20-20QWB(R)
Eingang: 24 V DC, 8,8 mA
Ausgang: 2 A, 240 VAC,
2 A, 24 V DC
250 V (kontinuierlich), verstärkter Isolationstyp,
zwischen Ausgang, Hilfsm. und Netzwerk,
zwischen Eingängen und Ausgängen.
50 V (kontinuierlich), verstärkter Isolationstyp,
zwischen Eingang, Hilfsm. und Netzwerk.
Typprüfung für 60 s bei 720 V DC, zwischen
Eingängen, Hilfsm. und Netzwerk, 3250 V DC
zwischen Ausgängen, Hilfsm. und Netzwerk,
zw. Eingängen und Ausgängen.
C300, R150
