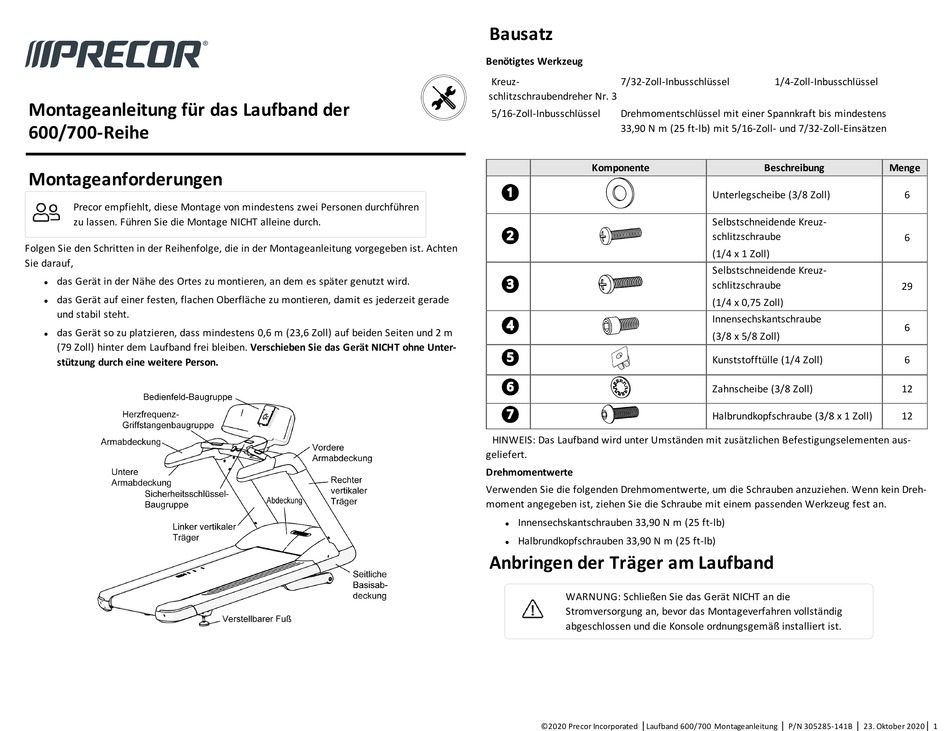

Precor 600-Serie Montageanleitung

Montageanleitung für das Laufband der
600/700-Reihe
Montageanforderungen
Precor empfiehlt, diese Montage von mindestens zwei Personen durchführen
zu lassen. Führen Sie die Montage NICHT alleine durch.
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist. Achten
Sie darauf,
das Gerät in der Nähe des Ortes zu montieren, an dem es später genutzt wird.
l
das Gerät auf einer festen, flachen Oberfläche zu montieren, damit es jederzeit gerade
l
und stabil steht.
das Gerät so zu platzieren, dass mindestens 0,6 m (23,6 Zoll) auf beiden Seiten und 2 m
l
(79 Zoll) hinter dem Laufband frei bleiben. Verschieben Sie das Gerät NICHT ohne Unter-
stützung durch eine weitere Person.
Bausatz
Benötigtes Werkzeug
Kreuz- 7/32-Zoll-Inbusschlüssel
schlitzschraubendreher Nr. 3
5/16-Zoll-Inbusschlüssel Drehmomentschlüssel mit einer Spannkraft bis mindestens
33,90 N m (25 ft-lb) mit 5/16-Zoll- und 7/32-Zoll-Einsätzen
Komponente
HINWEIS: Das Laufband wird unter Umständen mit zusätzlichen Befestigungselementen aus-
geliefert.
Drehmomentwerte
Verwenden Sie die folgenden Drehmomentwerte, um die Schrauben anzuziehen. Wenn kein Dreh-
moment angegeben ist, ziehen Sie die Schraube mit einem passenden Werkzeug fest an.
Innensechskantschrauben 33,90 N m (25 ft-lb)
l
Halbrundkopfschrauben 33,90 N m (25 ft-lb)
l
Anbringen der Träger am Laufband
WARNUNG: Schließen Sie das Gerät NICHT an die
Stromversorgung an, bevor das Montageverfahren vollständig
abgeschlossen und die Konsole ordnungsgemäß installiert ist.
|
©2020 Precor Incorporated Laufband 600/700 Montageanleitung
1/4-Zoll-Inbusschlüssel
Beschreibung Menge
Unterlegscheibe (3/8 Zoll)
Selbstschneidende Kreuz-
schlitzschraube
(1/4 x 1 Zoll)
Selbstschneidende Kreuz-
schlitzschraube
(1/4 x 0,75 Zoll)
Innensechskantschraube
(3/8 x 5/8 Zoll)
Kunststofftülle (1/4 Zoll)
Zahnscheibe (3/8 Zoll)
Halbrundkopfschraube (3/8 x 1 Zoll)
| |
P/N 305285-141B 23. Oktober 2020
6
6
29
6
6
12
12
|
1
