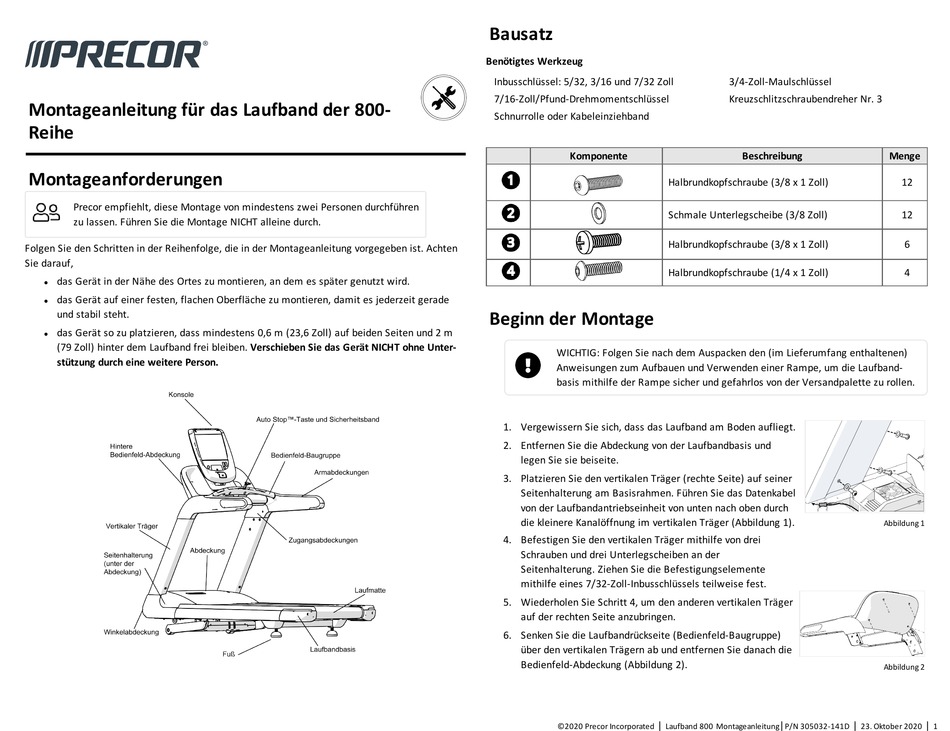

Precor 800-Serie Montageanleitung

Montageanleitung für das Laufband der 800-
Reihe
Montageanforderungen
Precor empfiehlt, diese Montage von mindestens zwei Personen durchführen
zu lassen. Führen Sie die Montage NICHT alleine durch.
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist. Achten
Sie darauf,
das Gerät in der Nähe des Ortes zu montieren, an dem es später genutzt wird.
l
das Gerät auf einer festen, flachen Oberfläche zu montieren, damit es jederzeit gerade
l
und stabil steht.
das Gerät so zu platzieren, dass mindestens 0,6 m (23,6 Zoll) auf beiden Seiten und 2 m
l
(79 Zoll) hinter dem Laufband frei bleiben. Verschieben Sie das Gerät NICHT ohne Unter-
stützung durch eine weitere Person.
Bausatz
Benötigtes Werkzeug
Inbusschlüssel: 5/32, 3/16 und 7/32 Zoll
7/16-Zoll/Pfund-Drehmomentschlüssel
Schnurrolle oder Kabeleinziehband
Komponente
Beginn der Montage
WICHTIG: Folgen Sie nach dem Auspacken den (im Lieferumfang enthaltenen)
Anweisungen zum Aufbauen und Verwenden einer Rampe, um die Laufband-
basis mithilfe der Rampe sicher und gefahrlos von der Versandpalette zu rollen.
1. Vergewissern Sie sich, dass das Laufband am Boden aufliegt.
2. Entfernen Sie die Abdeckung von der Laufbandbasis und
legen Sie sie beiseite.
3. Platzieren Sie den vertikalen Träger (rechte Seite) auf seiner
Seitenhalterung am Basisrahmen. Führen Sie das Datenkabel
von der Laufbandantriebseinheit von unten nach oben durch
die kleinere Kanalöffnung im vertikalen Träger (Abbildung 1).
4. Befestigen Sie den vertikalen Träger mithilfe von drei
Schrauben und drei Unterlegscheiben an der
Seitenhalterung. Ziehen Sie die Befestigungselemente
mithilfe eines 7/32-Zoll-Inbusschlüssels teilweise fest.
5. Wiederholen Sie Schritt 4, um den anderen vertikalen Träger
auf der rechten Seite anzubringen.
6. Senken Sie die Laufbandrückseite (Bedienfeld-Baugruppe)
über den vertikalen Trägern ab und entfernen Sie danach die
Bedienfeld-Abdeckung (Abbildung 2).
|
©2020 Precor Incorporated
3/4-Zoll-Maulschlüssel
Kreuzschlitzschraubendreher Nr. 3
Beschreibung
Halbrundkopfschraube (3/8 x 1 Zoll)
Schmale Unterlegscheibe (3/8 Zoll)
Halbrundkopfschraube (3/8 x 1 Zoll)
Halbrundkopfschraube (1/4 x 1 Zoll)
|
Laufband 800 Montageanleitung P/N 305032-141D
Menge
12
12
6
4
Abbildung 1
Abbildung 2
| |
23. Oktober 2020 1
