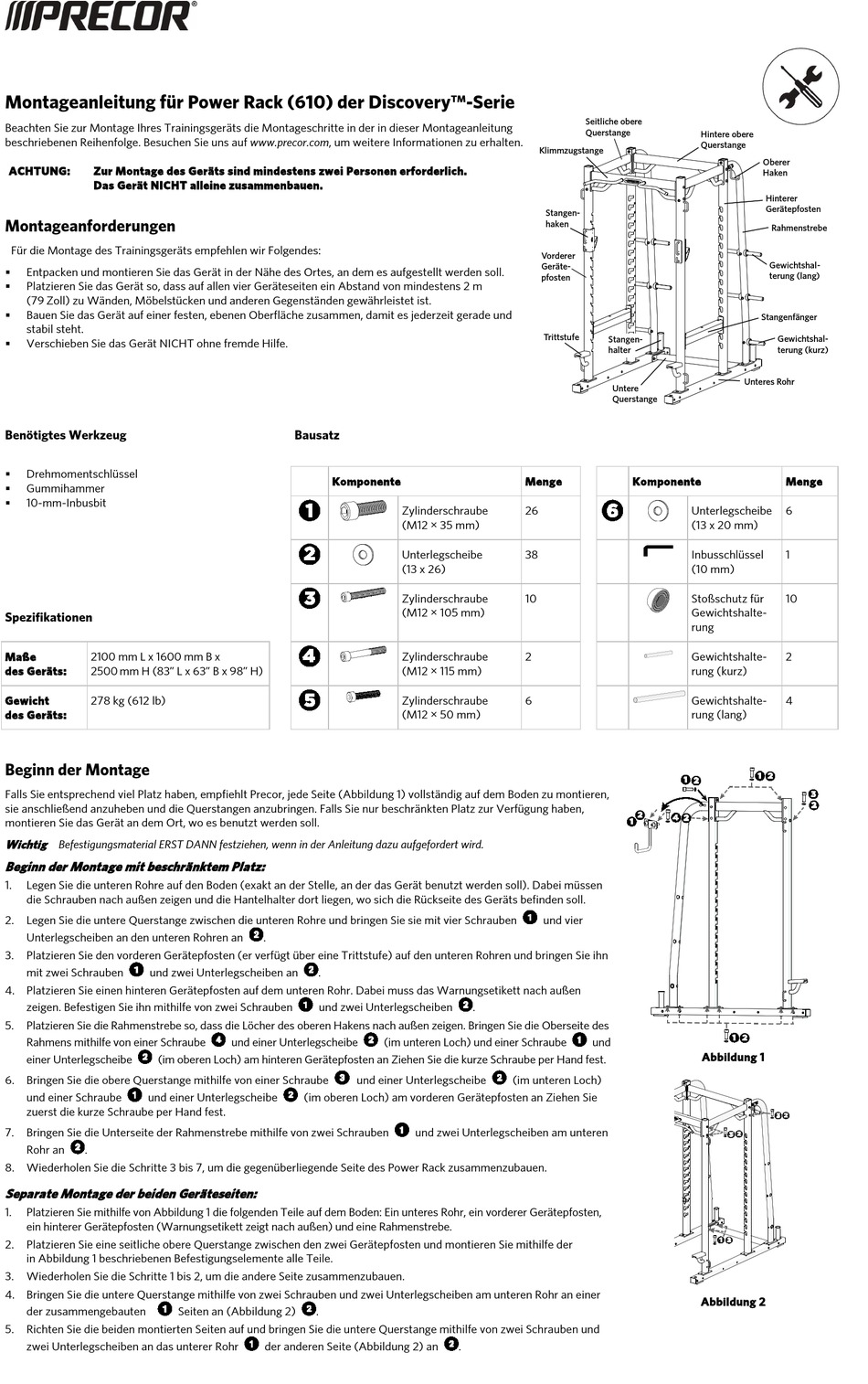

Precor Discovery-Serie Montageanleitung

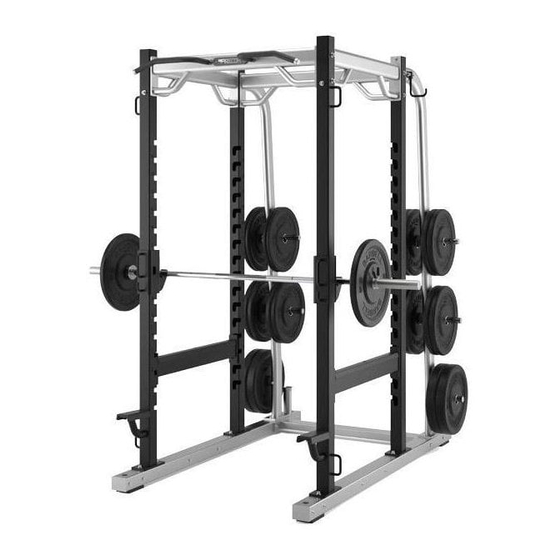

Montageanleitung für Power Rack (610) der Discovery™-Serie
Beachten Sie zur Montage Ihres Trainingsgeräts die Montageschritte in der in dieser Montageanleitung
beschriebenen Reihenfolge. Besuchen Sie uns auf www.precor.com, um weitere Informationen zu erhalten.
ACHTUNG: Zur Montage des Geräts sind mindestens zwei Personen erforderlich.
Das Gerät NICHT alleine zusammenbauen.
Montageanforderungen
Für die Montage des Trainingsgeräts empfehlen wir Folgendes:
Entpacken und montieren Sie das Gerät in der Nähe des Ortes, an dem es aufgestellt werden soll.

Platzieren Sie das Gerät so, dass auf allen vier Geräteseiten ein Abstand von mindestens 2 m

(79 Zoll) zu Wänden, Möbelstücken und anderen Gegenständen gewährleistet ist.
Bauen Sie das Gerät auf einer festen, ebenen Oberfläche zusammen, damit es jederzeit gerade und

stabil steht.
Verschieben Sie das Gerät NICHT ohne fremde Hilfe.

Benötigtes Werkzeug
Drehmomentschlüssel

Gummihammer

10-mm-Inbusbit

Spezifikationen
Maße 2100 mm L x 1600 mm B x
des Geräts: 2500 mm H (83" L x 63" B x 98" H)
Gewicht 278 kg (612 lb)
des Geräts:
Beginn der Montage
Falls Sie entsprechend viel Platz haben, empfiehlt Precor, jede Seite (Abbildung 1) vollständig auf dem Boden zu montieren,
sie anschließend anzuheben und die Querstangen anzubringen. Falls Sie nur beschränkten Platz zur Verfügung haben,
montieren Sie das Gerät an dem Ort, wo es benutzt werden soll.
Wichtig
Befestigungsmaterial ERST DANN festziehen, wenn in der Anleitung dazu aufgefordert wird.
Beginn der Montage mit beschränktem Platz:
1. Legen Sie die unteren Rohre auf den Boden (exakt an der Stelle, an der das Gerät benutzt werden soll). Dabei müssen
die Schrauben nach außen zeigen und die Hantelhalter dort liegen, wo sich die Rückseite des Geräts befinden soll.
2. Legen Sie die untere Querstange zwischen die unteren Rohre und bringen Sie sie mit vier Schrauben
Unterlegscheiben an den unteren Rohren an
3. Platzieren Sie den vorderen Gerätepfosten (er verfügt über eine Trittstufe) auf den unteren Rohren und bringen Sie ihn
mit zwei Schrauben und zwei Unterlegscheiben an
4. Platzieren Sie einen hinteren Gerätepfosten auf dem unteren Rohr. Dabei muss das Warnungsetikett nach außen
zeigen. Befestigen Sie ihn mithilfe von zwei Schrauben
5. Platzieren Sie die Rahmenstrebe so, dass die Löcher des oberen Hakens nach außen zeigen. Bringen Sie die Oberseite des
Rahmens mithilfe von einer Schraube
einer Unterlegscheibe (im oberen Loch) am hinteren Gerätepfosten an Ziehen Sie die kurze Schraube per Hand fest.
6. Bringen Sie die obere Querstange mithilfe von einer Schraube
und einer Schraube und einer Unterlegscheibe
zuerst die kurze Schraube per Hand fest.
7. Bringen Sie die Unterseite der Rahmenstrebe mithilfe von zwei Schrauben
Rohr an .
8. Wiederholen Sie die Schritte 3 bis 7, um die gegenüberliegende Seite des Power Rack zusammenzubauen.
Separate Montage der beiden Geräteseiten:
1. Platzieren Sie mithilfe von Abbildung 1 die folgenden Teile auf dem Boden: Ein unteres Rohr, ein vorderer Gerätepfosten,
ein hinterer Gerätepfosten (Warnungsetikett zeigt nach außen) und eine Rahmenstrebe.
2. Platzieren Sie eine seitliche obere Querstange zwischen den zwei Gerätepfosten und montieren Sie mithilfe der
in Abbildung 1 beschriebenen Befestigungselemente alle Teile.
3. Wiederholen Sie die Schritte 1 bis 2, um die andere Seite zusammenzubauen.
4. Bringen Sie die untere Querstange mithilfe von zwei Schrauben und zwei Unterlegscheiben am unteren Rohr an einer
der zusammengebauten
5. Richten Sie die beiden montierten Seiten auf und bringen Sie die untere Querstange mithilfe von zwei Schrauben und
zwei Unterlegscheiben an das unterer Rohr
Bausatz
Komponente
.
.
und zwei Unterlegscheiben
und einer Unterlegscheibe
(im oberen Loch) am vorderen Gerätepfosten an Ziehen Sie
Seiten an (Abbildung 2) .
der anderen Seite (Abbildung 2) an
Zylinderschraube
(M12 × 35 mm)
Unterlegscheibe
(13 x 26)
Zylinderschraube
(M12 × 105 mm)
Zylinderschraube
(M12 × 115 mm)
Zylinderschraube
(M12 × 50 mm)
.
(im unteren Loch) und einer Schraube
und einer Unterlegscheibe (im unteren Loch)
und zwei Unterlegscheiben am unteren
.
Seitliche obere
Querstange
Klimmzugstange
Stangen-
haken
Vorderer
Geräte-
pfosten
Trittstufe
Stangen-
halter
Untere
Querstange
Menge Komponente
26
38
10
2
6
und vier
und
Hintere obere
Querstange
Oberer
Haken
Hinterer
Gerätepfosten
Rahmenstrebe
Gewichtshal-
terung (lang)
Stangenfänger
Gewichtshal-
terung (kurz)
Unteres Rohr
Menge
Unterlegscheibe 6
(13 x 20 mm)
Inbusschlüssel 1
(10 mm)
Stoßschutz für 10
Gewichtshalte-
rung
Gewichtshalte- 2
rung (kurz)
Gewichtshalte- 4
rung (lang)
Abbildung 1
Abbildung 2
