A

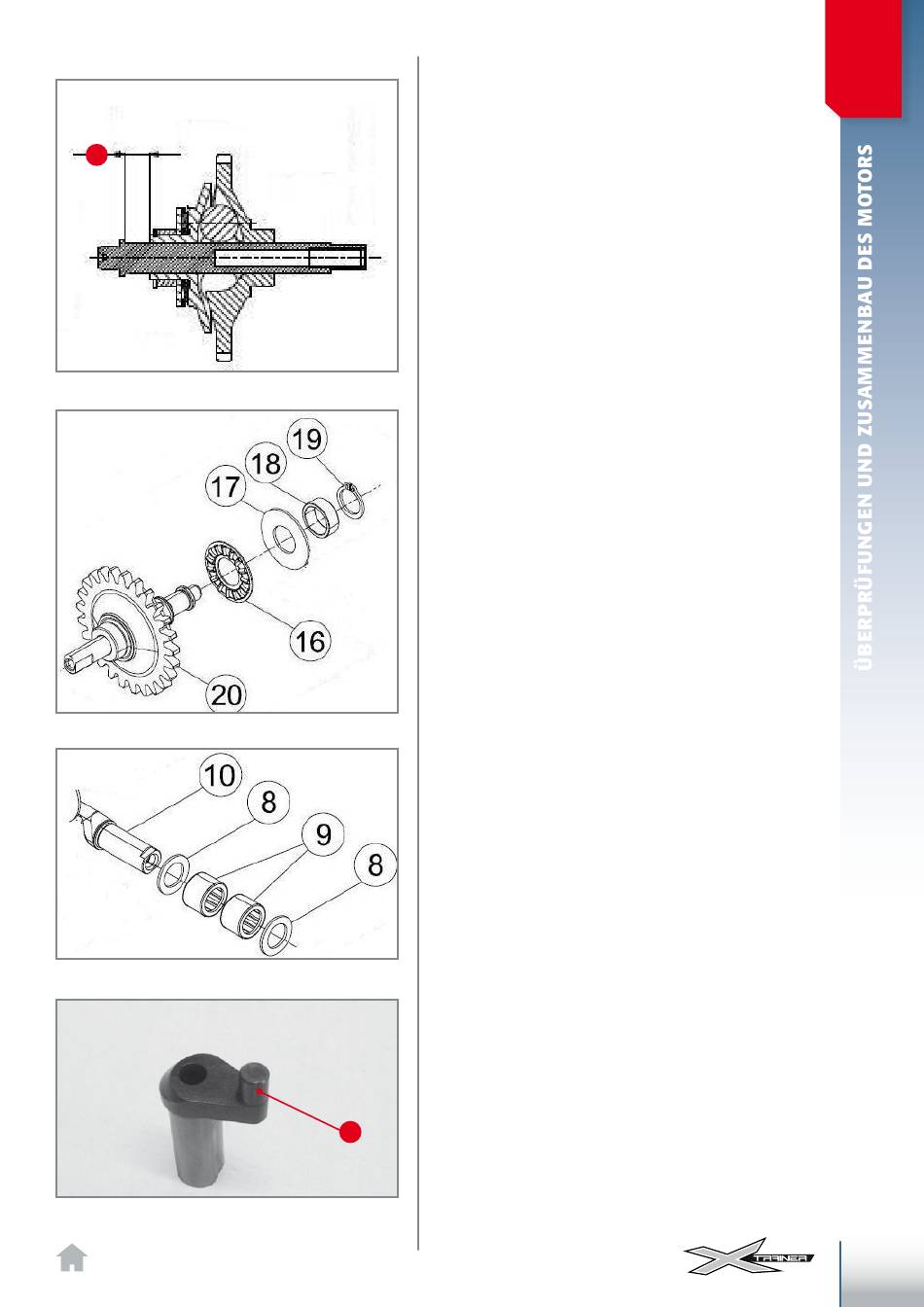

Ansicht der Pumpenlaufradeinheit im Schnitt: Hub A
Explosionszeichnung der Pumpenlaufradgruppe.
Explosionszeichnung des Steuerhebels Pumpenlaufrad
und lager
Bereich A Steuerhebel Pumpenlaufrad überprüfen.
3.9.1
Für den Abbau der gesamten Pumpeinheit siehe
unter Abs. 2.6.1.
Den Zustand der Ölabdichtung überprüfen, bei
Verschleiß auswechseln.
Den Zustand der Welle der Pumpenlaufradein-
heit überpürfen. Falls sich Einkerbungen im Be-
rührungsbereich mit dem Ölabstreifer zeigen, die
gesamte Pumpenlaufradeinheit auswechseln.
Überprüfen, dass der Axialhub A der Einrichtung
innerhalb 6,4-6,6 mm liegt.
Ansonsten die Gruppe ersetzen.
Den Seeger-Ring 19 entfernen und Verschleiß-
zustand des axialen Nadelkäfigs 16 überprüfen.
Falls sich Unregelmäßigkeiten zeigen, in aus-
wechseln.
Überprüfen, dass die Nadelbuchsen 9 sich nicht
während ihres Betriebs verklemmen und die
einwandfreie Bewegung des Steuerhebels des
Pumpenlaufrads 10 überprüfen.
Ferner den Bereich A des Hebels 10 auf Ver-
schleißspuren prüfen.
A
überprüfung
und Abbau der
Pumpeneinheit, der
Pumpenlaufradgruppe
und des Vorgeleges
3
73
