Umbau Zu- Und Abluft (Nur D H Modelle) - S&P CADB-HE ECOWATT Bedienungsanleitung

- Vertikale Modelle
Vertikale Modelle
CADB/T-HE 45 bis 100 LV, RV
(Am oberen Teil der Seitenwand)

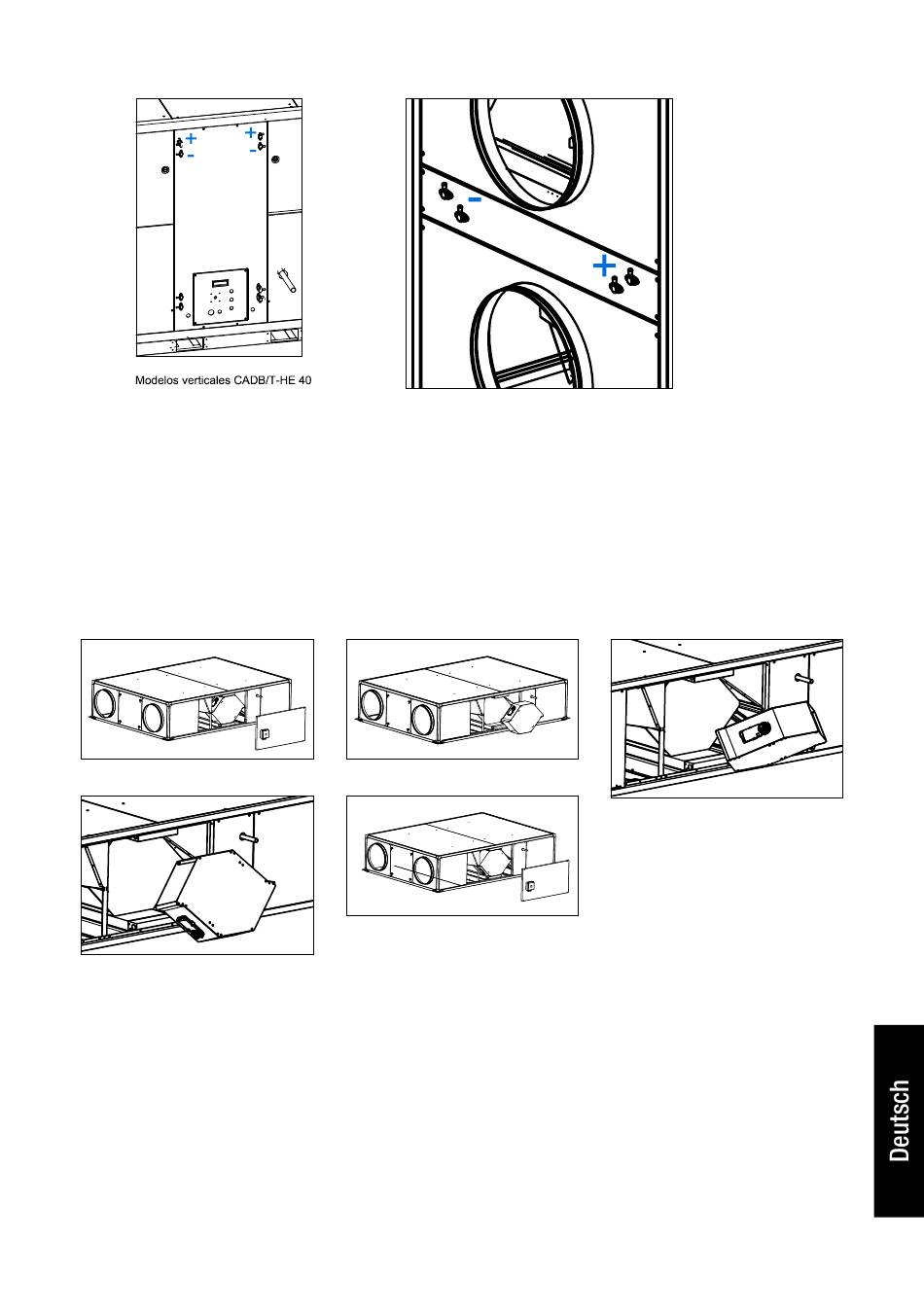

6.8 Umbau Zu- und Abluft (nur D H Modelle)

Bei den Modellen CADB-HE-D 04 bis CADB-HE-D 33 kann die Zu- und Abluftseite vertauscht werden.
Dazu wird der Bypasskörper gerdeht.
Die Vorgehensweise ist in den folgenden Abbildungen gezeigt:
Fig. 1
Fig. 4
1. Trennen Sie das Gerät vom Stromnetz.
2. Entfernen Sie das Paneel am Wärmetauscher (fig.1).
3. Entnehmen Sie vorsichtig den Bypass(fig.2).
4. Lösen Sie die Steckverbindung der Spannungsversorgung vom Motor.
5. Drehen Sie den Bypass wie dargestellt (fig.3 und 4).
6. Verbinden Sie wieder den Motor.
7. Schieben Sie den Bypass wieder ins Gehäuse (fig.5), montieren Sie das Paneel und schalten Sie das
Gerät wieder ein.
Vertikale Modelle
CADB/T-HE 04 bis 33 LV, RV
(Die Oberen unter der Kammer mit den
Filtern))
Fig. 2
Fig. 5
23
Fig. 3
