4.4 Ölversorgung
Die Betriebsicherheit der Ölfeuerungsanlage ist nur
gewährleistet, wenn die Installation der Ölversorgung
sorgfältig ausgeführt wurde. Die Errichtung und Aus-
führung der Anlage hat nach DIN 4755 sowie nach
örtlichen Vorschriften zu erfolgen.
Beachten Sie:
• Kein Kathodenschutzsystem bei Stahltanks einsetzen.
• Richtigen Rohrleitungsquerschnitt auswählen.
• Rohrleitungen mit möglichst wenigen Verschraubungen
verlegen.
• Verschraubungen müssen dicht sein.
• Scharfe Biegungen vermeiden.
• Einfluß der Saugleitungslänge beachten.
• Druckverluste des Filters (> 0,1 bar)
• Höhenunterschied (H) zwischen niedrigstem Ölstand
im Öllagerbehälter und der Ölpumpe max. 3,5 m.
• Öllagerbehälter und Rohrleitungen im Freien und frost-
gefährdeten Zonen vermeiden.
Bei Öltemperaturen < 0°C können durch Paraffinaus-
scheidungen Leitungen, Ölfilter und Düsen verstopfen.
• Max. Zulaufdruck an der Pumpe: < 2,0 bar
• Max. Ansaugvakuum an der Pumpe: < 0,4 bar
Bei Ansaugvakuum > 0,4 bar kann die Pumpe
beschädigt werden.
ACHTUNG
• Ölleitungen soweit an den Brenner heranführen, daß
die Ölschläuche zugentlastet angeschlossen werden
können. Der Brenner muß leicht ausschwenkbar sein.
• Ölfilter vor der Pumpe einbauen.
• Nach der Montage der Ölleitungen, Druckprüfung der
Leitung durchführen (siehe DIN 4755).
Der Brenner darf bei der Prüfung nicht angeschlossen
werden!
Beachten Sie bei höherliegendem Ölspiegel gegen-
über dem Brenner:
Je nach örtlicher Vorschrift ist der zusätzliche Einbau einer
Antiheber-Einrichtung in der Zulaufleitung erforderlich.
Bei Verwendung von Antiheberventilen ist der Druck-
verlust über das Ventil nach Herstellerangaben zu berück-
sichtigen.
-weishaupt- empfiehlt den Einbau eines Magnetventils
in der Zulaufleitung. Das Magnetventil muß verzögert
schließen und eine Druckentlastung in Richtung Öllager-
behälter aufweisen.
Ansteuerung des Magnetventils :
• Einstrangsystem:
Magnetventil kann mit Brennermotor oder mit Brenner-
Magnetventil angesteuert werden.
• Zweistrangsystem:
Magnetventil muß mit Brennermotor angesteuert
werden.
Ringleitungsbetrieb
Bei mehreren Brennern oder größeren Entfernungen
empfiehlt -weishaupt- die Ölversorgung als Ringleitung
auszuführen. Installations- und Funktionsschema für
Ringleitungsbetrieb siehe Technische Arbeitsblätter.
Ölförderpumpe
Wird das zulässige Ansaugvakuum der Ölpumpe über-
schritten muß eine Ölförderpumpe eingesetzt werden.
Beachten Sie:
• Maximaler Zulaufdruck von 2 bar an der Ölpumpe am
Brenner.
• Ansteuerung der Ölförderpumpe in der Regel mit der
Wärmeanforderung des Brenners.

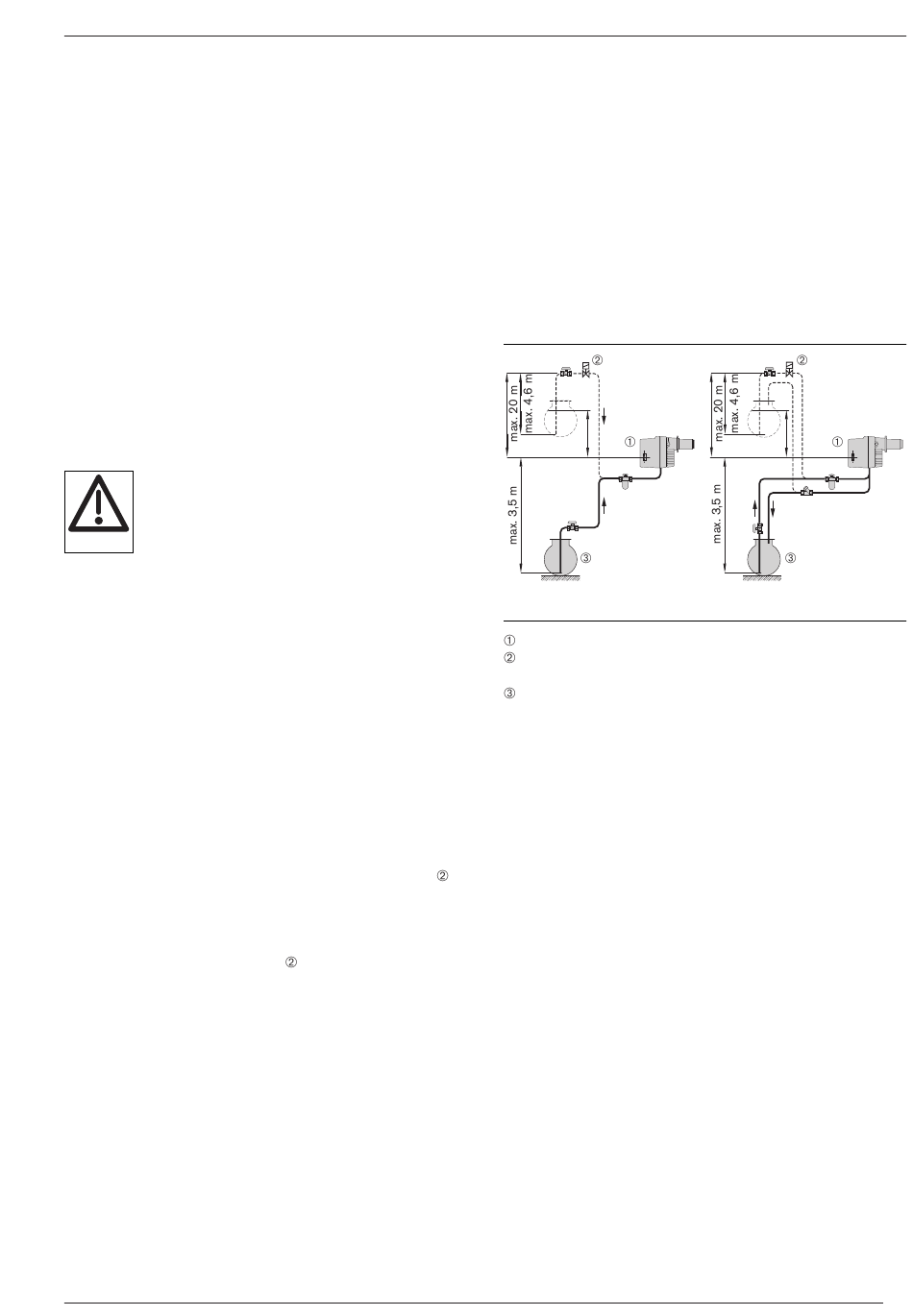

Prinzipdarstellung der Ölversorgung (nicht vollständig)
+H
–H
Einstrangsystem
Pumpe am Brenner
Magnetventil (verzögernd schließend) bzw.
Antiheberventil
Öllagerbehälter
+H
–H
Zweistrangsystem
9
