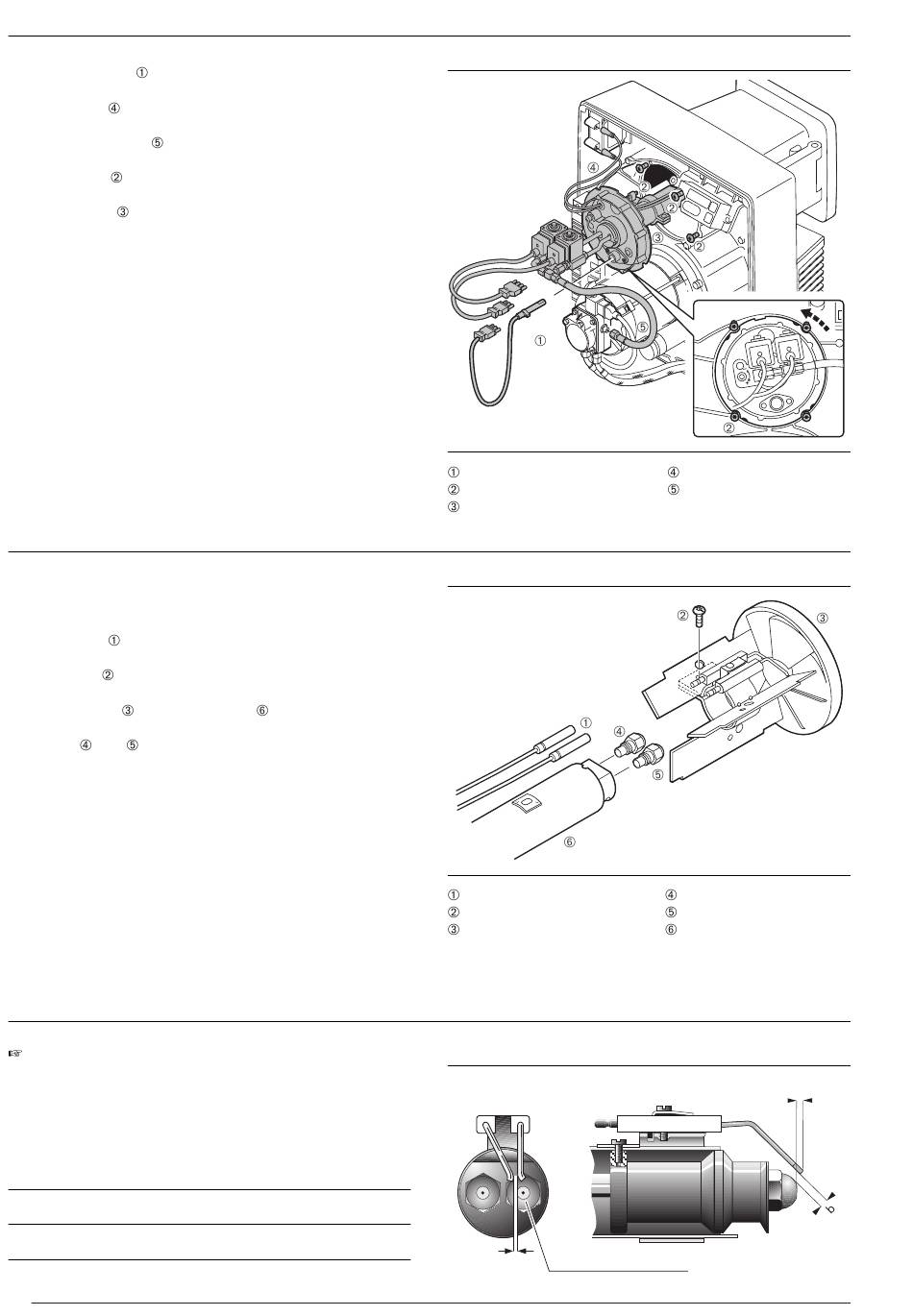

7.3 Düsenstock aus- und einbauen
Ausbau
1. Flammenfühler abziehen.
2. Zündkabel vom Zündgerät abziehen.
3. Öldruckschlauch an der Pumpe lösen.
4. Schrauben lösen.
5. Düsenstock aus dem Gehäuse ziehen
(leichte Drehbewegung).
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
7.4 Düsen aus- und einbauen
Ausbau
1. Brenner ausschwenken bzw. bei Flammrohrverlängerung
Düsenstock ausbauen (siehe Kap. 7.3).
2. Zündkabel abziehen.
3. Schraube lösen.
4. Stauscheibe vom Düsenstock
5. Düsen und lösen. Dabei Düsenstock mit Gabel-
schlüssel SW 27 gegenhalten.
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
Beachten Sie :
• Position Düse Stufe 1 bzw. Stufe 2.
• Abstand Düsen - Stauscheibe (siehe Kap. 7.6)
• Einstellung der Zündelektroden (siehe Kap.7.5)
Hinweis Bei Verschmutzung der Düsen
• Düse nicht reinigen
• Stets neue Düsen verwenden.
7.5 Zündelektroden einstellen
Düsenstock ausbauen (siehe Kap. 7.3)
Hinweis Die Zündelektroden dürfen vom
Zerstäubungskegel der Düse nicht berührt
werden.
Brenner- Maße in mm
typ a
WL30Z-C 2,0 ... 3,0
WL40Z-A 2,5 ... 3,0
28
abziehen.
b c
2,0 2,0
2,0 ... 2,5 3,0
Düsenstock aus- und einbauen
5
6
1
Flammenfühler
Torx-Schraube M4
Düsenstock
Düsen aus- und einbauen
Zündkabel
Schraube
Stauscheibe
Einstellmaße Zündelektrode
Düse Stufe 1
a
Zündkabel
Öldruckschlauch
Düse Stufe 1
Düse Stufe 2
Düsenstock
c
