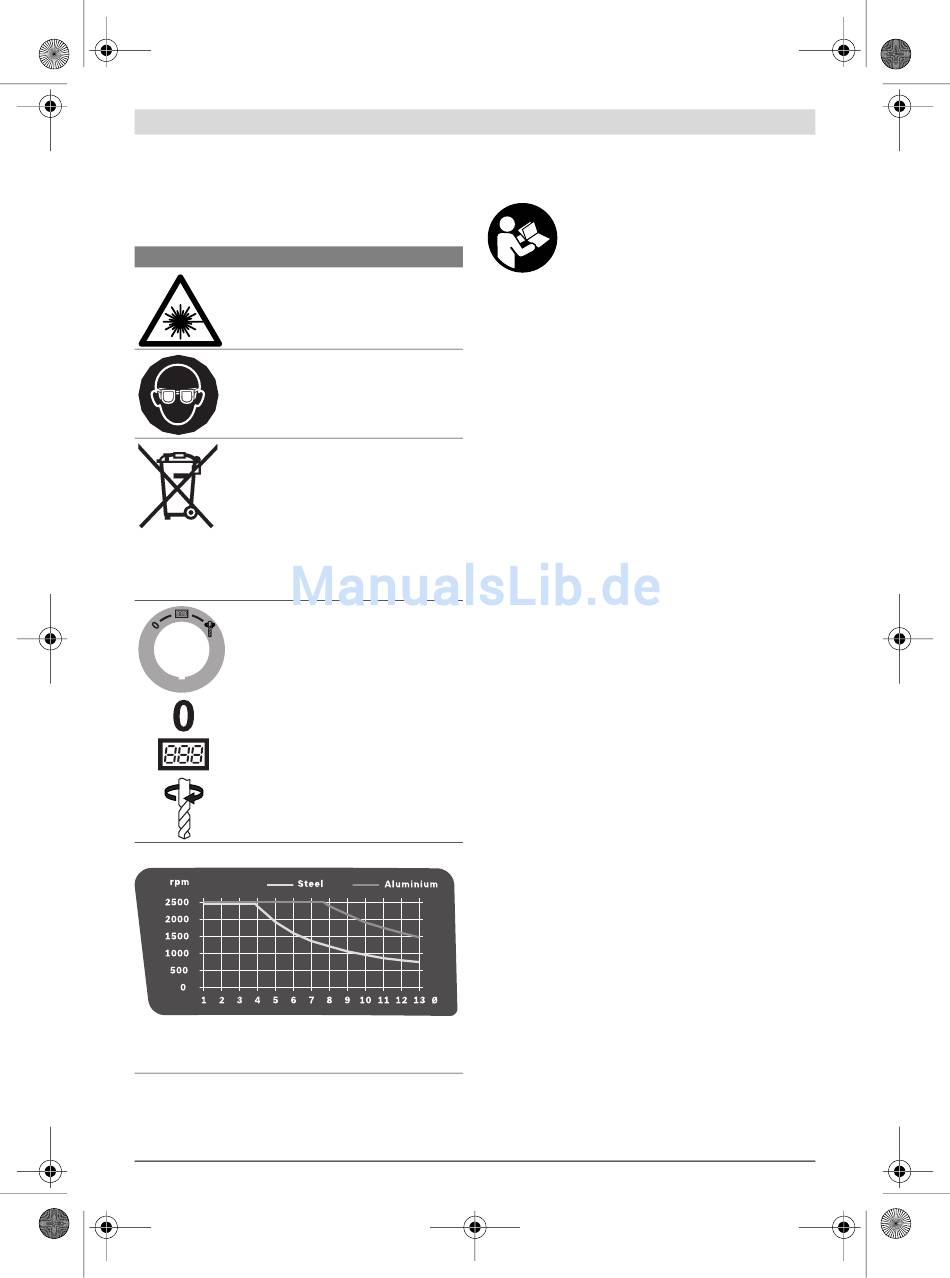

Sümbolid
Järgnevad sümbolid võivad olla seadme kasutamisel olulised.
Pidage palun sümbolid ja nende tähendus meeles. Sümbolite
õige tõlgendus aitab. Teil seadet käsitseda paremini ja
ohutumalt.
Sümbolid ja nende tähendus
Laserkiirgus
Ärge vaadake laserkiire sisse
Laseriklass 2
Kandke kaitseprille.
Ärge visake kasutusressursi ammendanud
elektrilisi tööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile
2002/96/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ning direktiivi
kohaldamisele liikmesriikides tuleb kasutusressursi
ammendanud elektrilised tööriistad eraldi kokku koguda ja
keskkonnasäästlikult ringlusse võtta.
Lüliti (sisse/välja)
Väljalülitamine
Ekraani sisselülitamine
Puurimine
Pöörete arvu diagramm
Diagramm näitab vajalikku pöörete arvu (rpm) olenevalt
puuri läbimõõdust (Ø mm) terase (Steel) ja alumiiniumi
(Aluminium) puhul.
Bosch Power Tools
Seadme ja selle funktsioonide
kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi
lugeda. Ohutusnõuete ja juhiste eiramise
tagajärjeks võib olla elektrilöök, tulekahju
ja/või rasked vigastused.
Nõuetekohane kasutamine
Elektriline tööriist on koos sobivate tarvikutega ette nähtud
puidu, metalli ja plasti puurimiseks.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste
lehekülgedel toodud numbrid.
1 Alusplaat
2 Kiirkinnitushoob
3 Kiirkinniti
4 Statiivi sammas
5 Hammaslatt
6 Pöörete arvu diagramm
7 Kõrguse reguleerimise hoob
8 Sügavuspiiriku hoob
9 Sügavuspiirik
10 Laseri hoiatussilt
11 Pöördratas
12 Ajam
13 Lüliti (sisse/välja), varustatud
kiirseiskamisfunktsiooniga
14 Ekraan
15 Pöörete arvu regulaator
16 Kiirkinnituspadrun
17 Tarvik*
18 Avad montaaži jaoks
19 Paralleelrakis
20 Paralleeljuhiku tiibkruvid
21 Käiguvaliku lüliti
22 Valgustus ja laser
23 Sisekuuskantvõti (4 mm)
24 Puurisamba kinnituskruvi
25 Puurisamba juhik
26 Alustalla juhtsoon
27 Kinnitusrõngas
28 Hoiderõngas
29 Lukustushülss
30 Valgustuse nupp
31 Laserristi nupp
32 Pöörete arvu näidu/puurimisügavuse näidu nupp
33 Nullpunkti nupp
34 Piduri kinnitusjõu reguleerimiskruvid
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid.
Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
