ECC2-MINI Bedienungsanleitung V1.5
3.4.2. Anschluss der Busleitung an der ECC2-MINI
Die Anschlüsse der Busleitung an die ECC2-MINI befinden sich auf der rechten Seite der Anlage. Auch

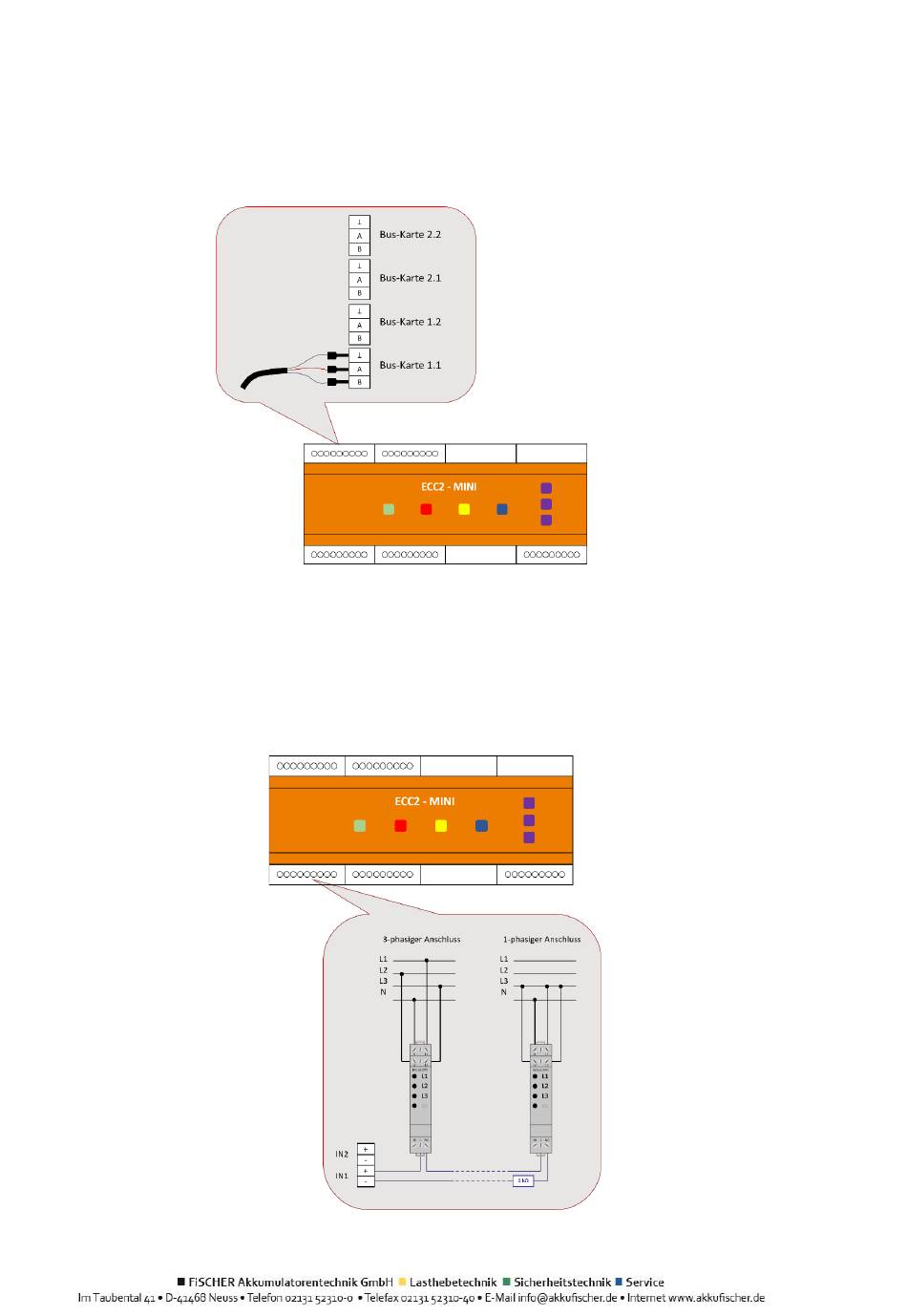

hier ist die verpolungsfreie Belegung der Klemmen zu beachten. Abbildung 6 Busanschluss ECC2-MINI
zeigt den korrekten Anschluss.
Abbildung 6 Busanschluss ECC2-MINI
3.5. Anschluss eines separaten Netzwächter
Die ECC2-MINI Anlage verfügt über die Möglichkeit mit externen 3-Phasen-Netzwächter den Status der
Allgemeinbeleuchtung abzufragen und somit einen kritischen Kreis aufzubauen. Wird ein Netzausfall
registriert, schalten die zugeordneten Leuchten zu. Der speziell auf Anlagen der Fischer
Akkumulatorentechnik abgestimmten Netzwächter INSiLIA DPÜ ermöglicht die Installation der
Abbildung 7 DPÜ Anschluss
9
