Im Menü der Eingänge stellt man für den gewählten Eingang die folgenden Werte ein:
Menüpunkt 1 (Funktionsauswahl):
Menüpunkt 2 (Eingangsprogrammierung, hier Reihenwiderstand):
Menüpunkt 3 (Geltungsbereich):
Bestätigung der Konfiguration erfolgt mit drücken von „OK".
5.9. Externe Schalter programmieren
Analog zu den Phasenwächtern werden Schalter genauso im Menü der Eingänge konfiguriert (siehe 3-
Phasenwächter programmieren). Die Konfiguration hängt von der gewünschten Funktion des
angeschlossenen Schalters ab.
Menüpunkt 1 (Funktionsauswahl):
Menüpunkt 2 (Eingangsprogrammierung):
Menüpunkt 3 (Geltungsbereich):
Bestätigung der Konfiguration erfolgt mit drücken von „OK".
20

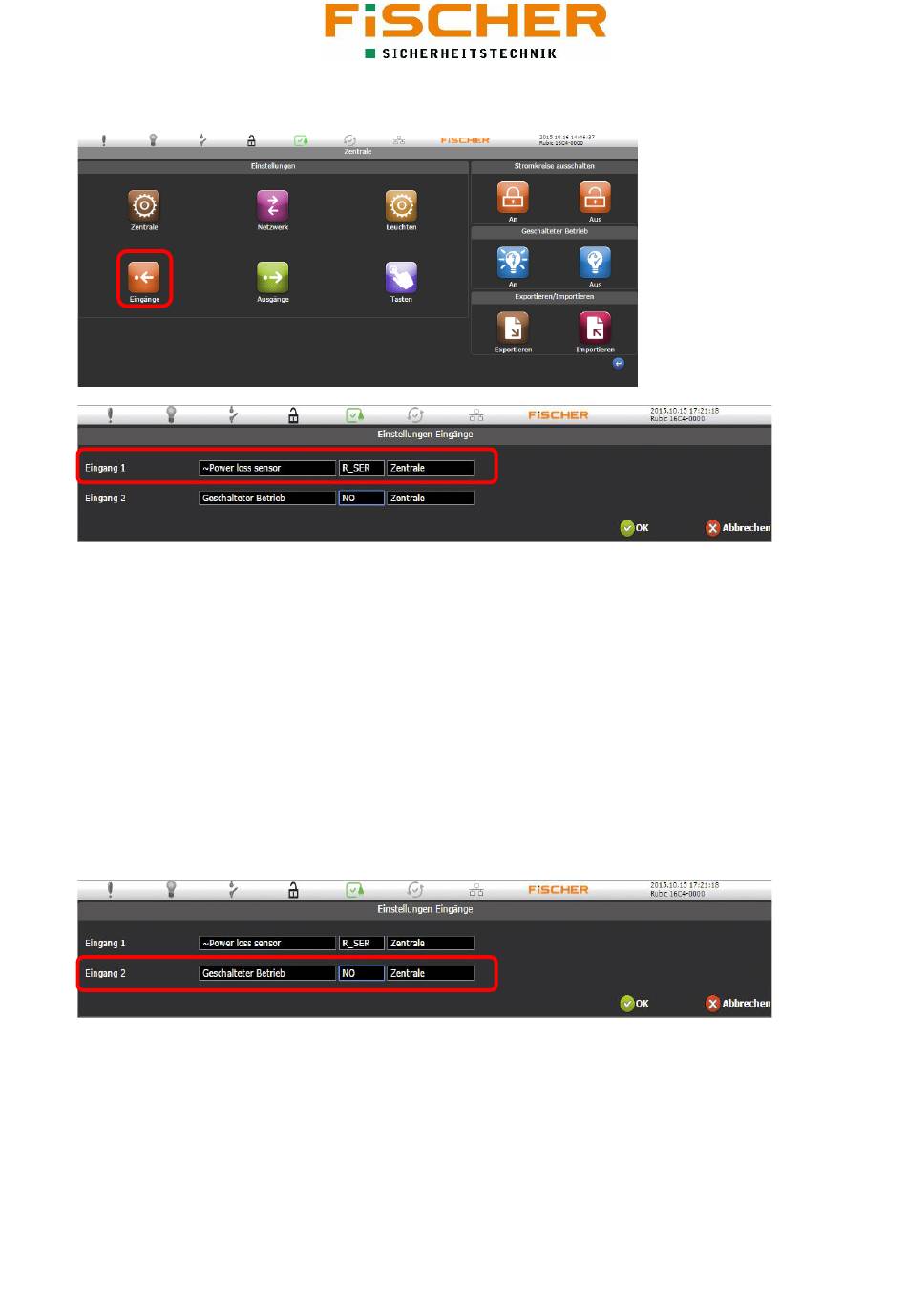

Die Konfiguration der
einzelnen Eingänge erfolgt
im Untermenü "Eingänge".
3PH-Sensor
R_SER
Zentrale
Geschalter Betrieb
NO oder NC
Zentrale oder Gruppe
