3. PowerMaster-30 G2 MONTAGE

Benötigtes Werkzeug: Schlitzschraubenzieher Nr. 2.
Die Montage von PowerMaster-30 G2 ist in den Abbildungen 3.1 bis 3.13 dargestellt.

3.1 PowerMaster-30 G2 Schaltplan

A. Flachkabel des
Erweiterungsmoduls
E. Flachkabel der Dual RS-232-
Moduls
I. Gehäuse-
M. Telefonbuchse
* oder PGM-5-Modul
** oder Externer Netzanschluss
*** oder Anschlussleiste bei nordamerikanischen Zentralen
D-304952 Installationsanleitung PowerMaster-30 G2
B. Anschlussleiste für
verdrahtete Zone /
Sondersirene
F. Dual RS-232-Modul
J. Netzteil
rückwand
N. GSM-350 PG2

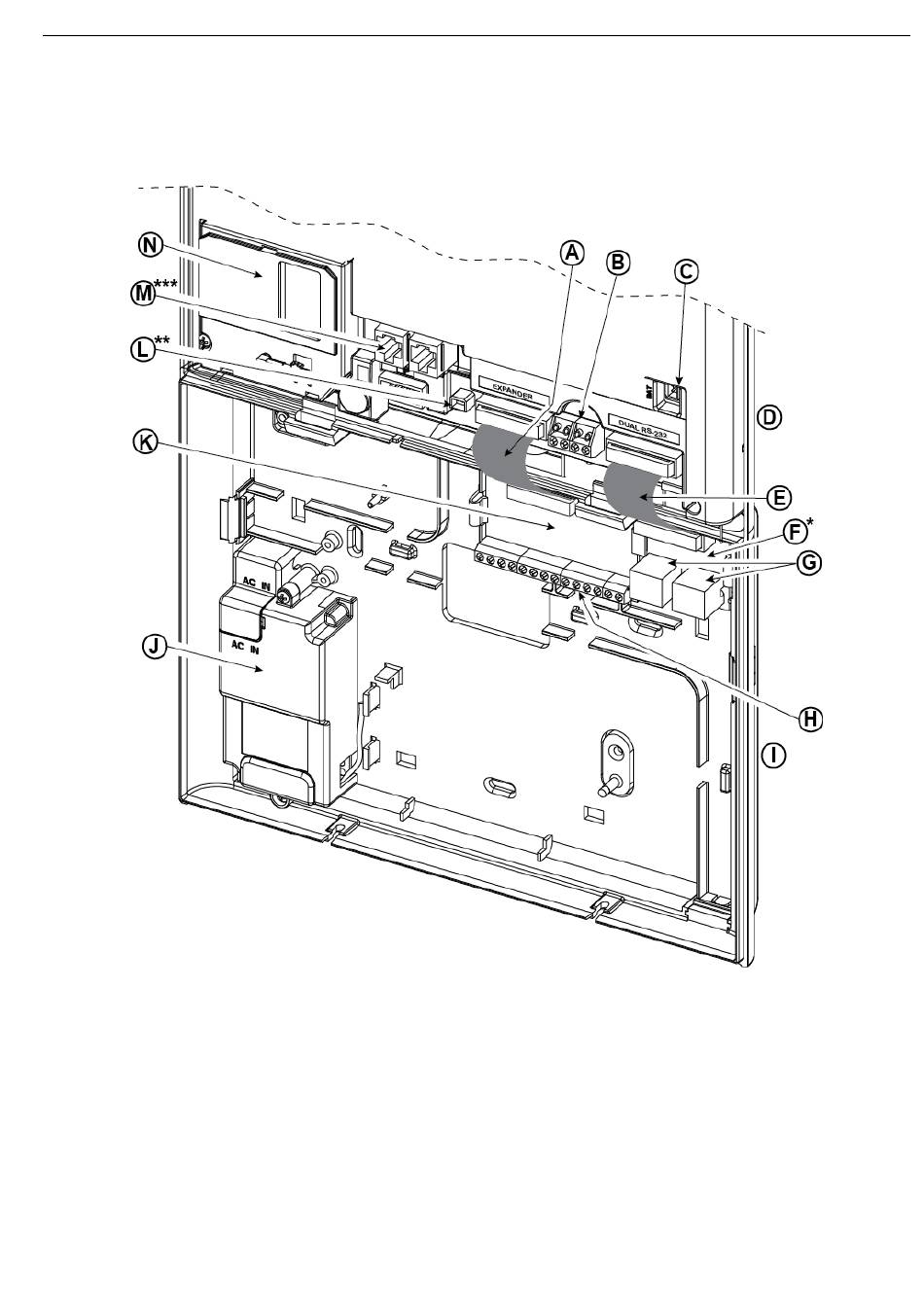

Abb. 3.1 – PowerMaster-30 G2 Schaltplan
3. PowerMaster-30 G2 MONTAGE
C. Batteriestecker D. Gehäusefront
G. Anschlüsse des H. Anschlussleisten für
Dual RS-232-
Moduls
K. L. Netzanschluss
Erweiterungsmodue
Erweiterungsmodulverdrahtung
