Keilriemen Mittenmulcher

Die Keilriemen dieser Maschine sind Eine federbelastete Spannscheibe wird unter
Spannung gehalten.
- Entfernen Sie die Schutzkappe.
- Haken Sie die Kette in ein Glied ein, so dass zwischen den gegenseitigen
Windungen der Feder nach dem Spannen immer 3 - 4 mm Freiraum bleibt.
- Bei Bedarf das nächste Kettenglied einhaken.
- Installieren Sie die Schutzabdeckung.
1.8.2

Keilriemen-Seitenmulcher

Die Keilriemen dieser Maschine sind Eine federbelastete Spannscheibe wird unter Spannung
gehalten.
- Entfernen Sie die Schutzkappen vom mittleren Rahmen.

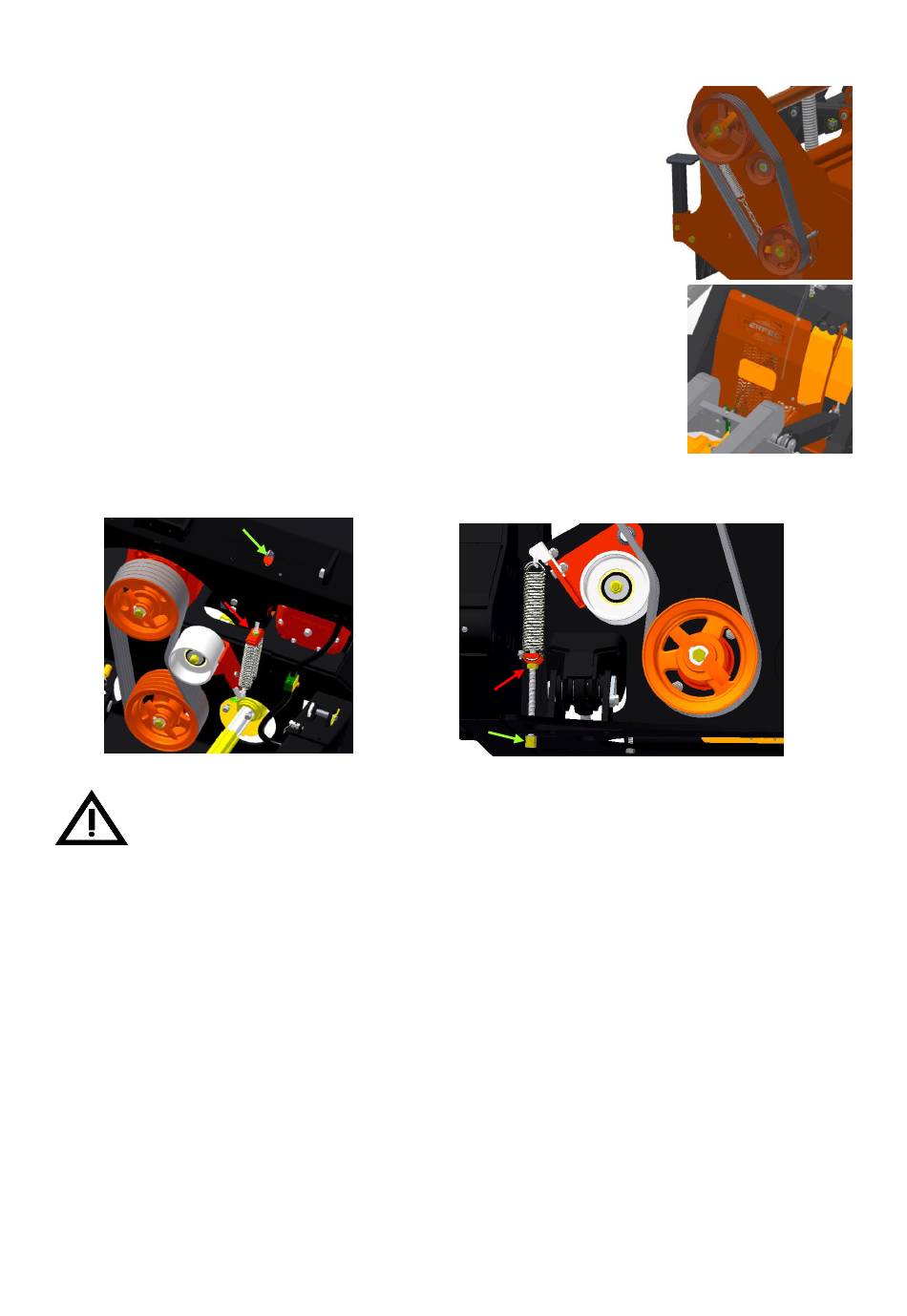

- Lösen Sie die Gegenmutter (roter Pfeil) einige Umdrehungen. Fotos unten.
- Spannen Sie die Keilriemen mit der Gewindestange (grüner Pfeil), bis zwischen den
gegenseitigen Windungen der Feder nach dem Spannen immer 3 - 4 mm Freiraum
ist.
➢ Für die linke Seite siehe oberen Rahmen, um die Gewindestange zu spannen.
➢ Für die rechte Seite siehe Unterseite des Rahmens, um die Gewindestange zu spannen.
- Installieren Sie alle Schutzabdeckungen.
Linkerseite Mittenrahme
Hinweis: Wenn die Keilriemen ausgetauscht wurden, führen Sie jederzeit einen Testlauf durch und
überprüfen Sie dann die Keilriemenspannung erneut und stellen Sie sie gegebenenfalls ein !!!

1.9 Schlegelwelle und Schlegelmesser

1.9.1

Allgemein

1. Der sichere Betrieb des Mähwerks ist nur bei vorschriftsmäßigen eingebauten Schlegelmessern gewährleistet. Also
nur original 'PERFECT' Teilen einsetzen!
2. Mähwerk vor jeder Inbetriebnahme auf beschädigte, fehlende und abgenutzte Schlegelmesser kontrollieren und
ggf. Schlegelmesser ersetzen.
3. Fehlende und beschädigte Schlegelmesser nur nach Vorschrift des Herstellers erneuern, damit keiner gefährlichen
Unwucht entsteht.
4. Bei jedem Schlegelmesser Befestigungstelle nach Vorschrift des Herstellers Kontrollieren und ggf. austauschen.
5. Niemals ungleich abgenutzte Schlegelmesser montieren. Fehlende und beschädigte Schlegelmesser führen zu
gefährlicher Unwucht. Deshalb sind Schlegelmesser und ihre Befestigungen täglich zu überprüfen. Fehlende und
beschädigte Befestigungen sind unverzüglich durch Orginalteile zu ersetzen.
6. Überprüfen Sie die Anbaulaschen auf Rissen/Bruch ggf. die Laschen ersetzen durch original 'PERFECT' Laschen".
Nach dem Schweißen die Schlegelwelle im "PERFECT Werk neu auswuchten lassen.
7. Wenn die Befestigungsschrauben ersetzt werden müssen, immer original 'PERFECT' Schrauben der Qualitätklasse
10.9 verwenden. Sicherungsmutter festsetzen biss dem Stahlbüchse, an der Mutterseite, anfängt zu schieben.
8. Die Schlegelmesser müssen wegen Verschleiß ersetzt werden erst dann wenn durch Abnutzung die Überdeckung
Rechterseite Mittenrahme
