Installation des VISY-Output 1 und des VISY-ICI 485
VISY-ICI 485 und VISY-Output 1 werden links von der VI-4-Platine auf die DIN-Schiene
•
gesteckt.
Für die Verriegelung können auf der DIN-Schiene auch Endhalterungen montiert
•
werden. Bei Verwendung einer Display-Stromversorgung kann auf die Verriegelung
verzichtet werden.

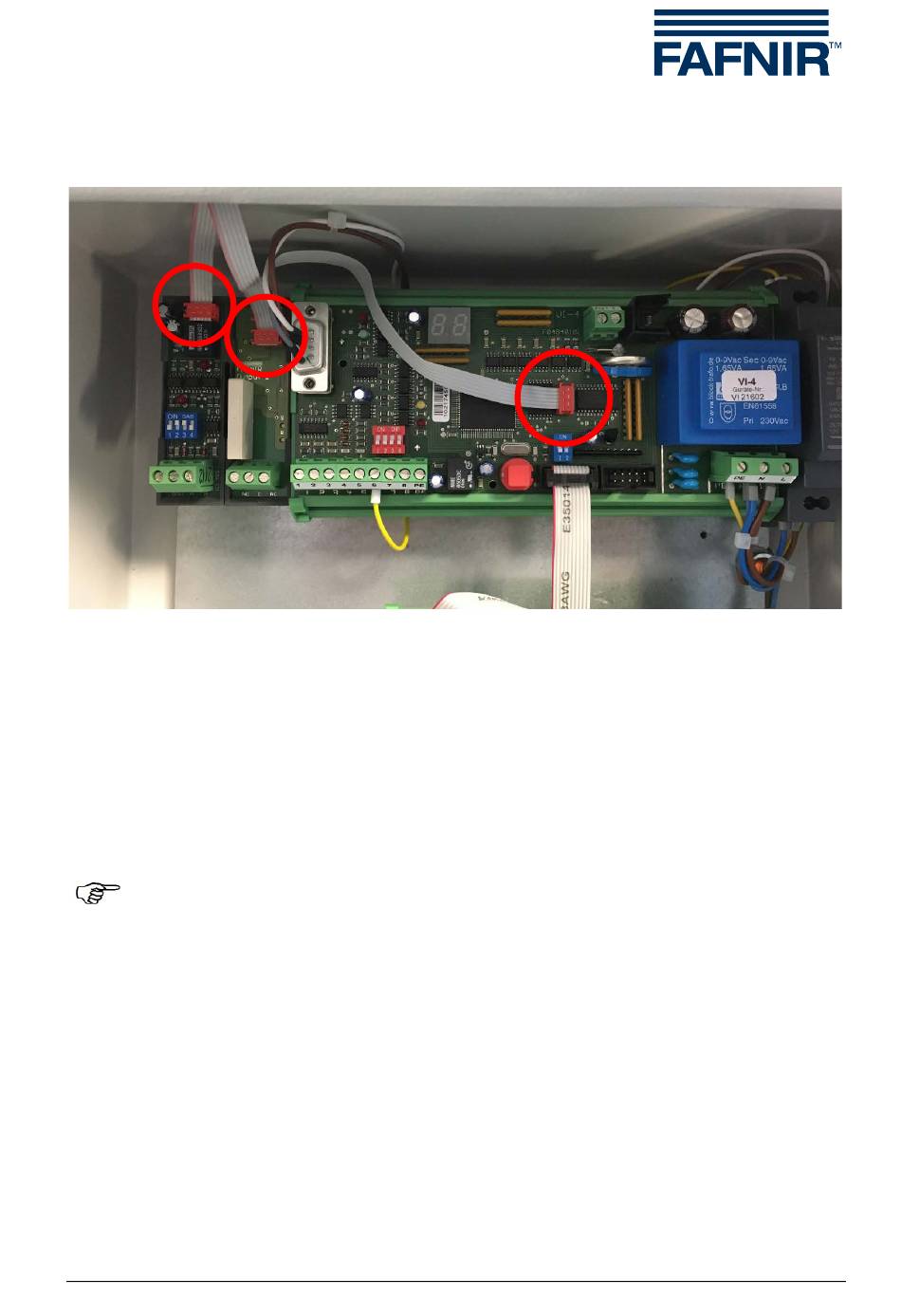

Verbinden Sie mit dem Flachbandkabel das VISY-ICI 485 und das VISY-Output 1.
•
Verbinden Sie mit dem Flachbandkabel das VISY-Output 1 und die VI-4 Platine.
•
VISY-Output 1 verfügt über zwei Anschlüsse für die Flachbandkabel. Jeder
Anschluss kann für die Verbindung des VISY-Output 1 an der VI-4 Platine
verwendet werden.
10
Inbetriebnahme
Schalten Sie zur Inbetriebnahme die Stromversorgung wieder ein.
