Demontage der alten DIN-Schiene

3
Machen Sie vor dem Entfernen der Kabel im VISY-Command bitte ein
Foto, damit Sie später wissen, wie die Kabel angeschlossen werden.

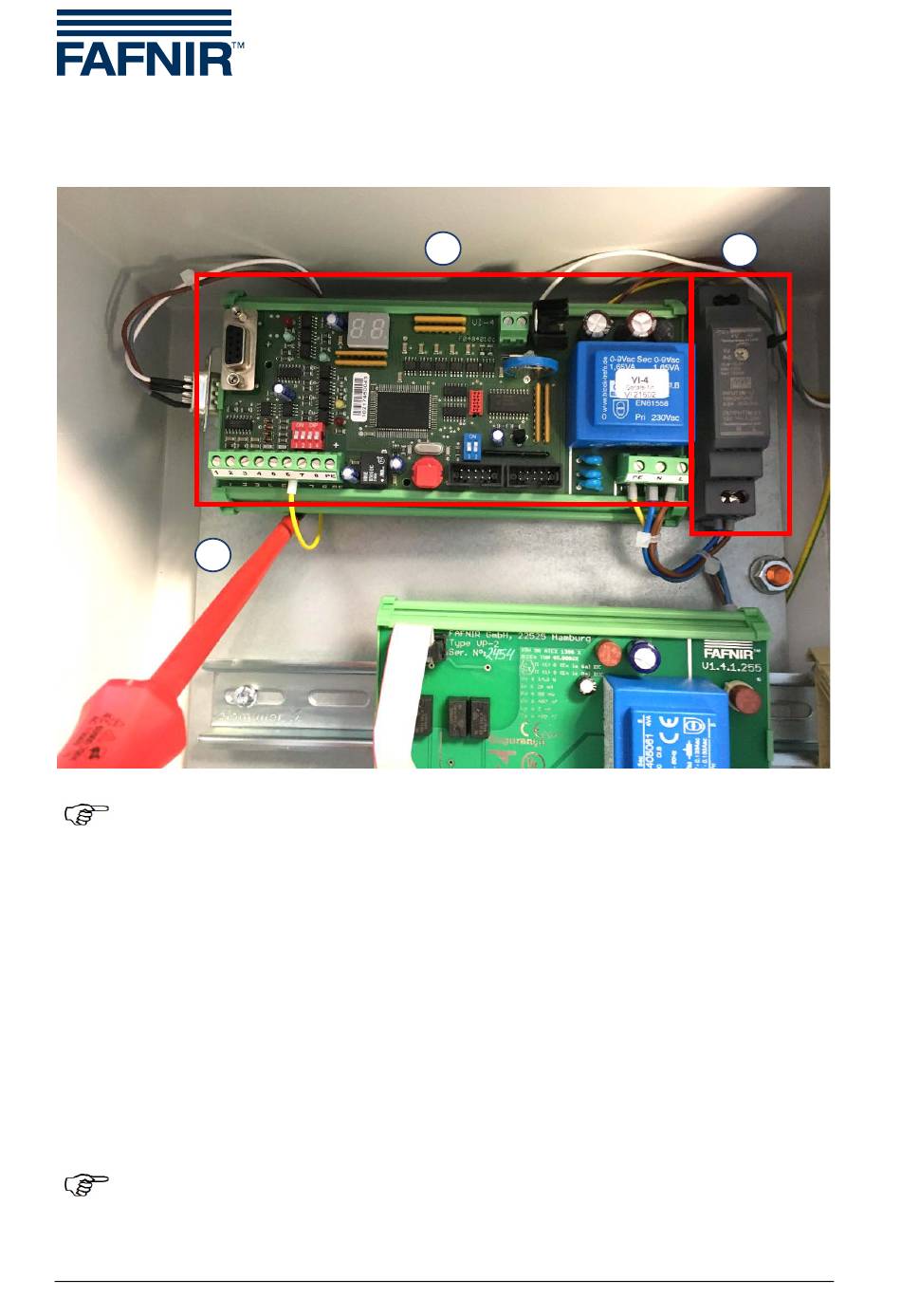

Trennen Sie die Kabel von der VI-4 Platine ① (und ggf. von der Display-
Stromversorgung ②).
•
Lösen Sie die Halter der VI-4 Platine mit einem Schraubendreher ③ von der DIN-
•
Schiene.
Hebeln Sie die Unterseite der VI-4 Platine nach oben und entfernen Sie sie vorsichtig
•
von der DIN-Schiene.
Falls vorhanden, hebeln Sie die Unterseite der Display-Stromversorgung nach oben
•
und entfernen Sie es vorsichtig von der DIN-Schiene.
Legen Sie die gelösten Teile unterhalb der DIN-Schiene ab.
•
Achten Sie darauf, die VI-4 Platine nicht zu beschädigen oder Kabel
abzureißen.
