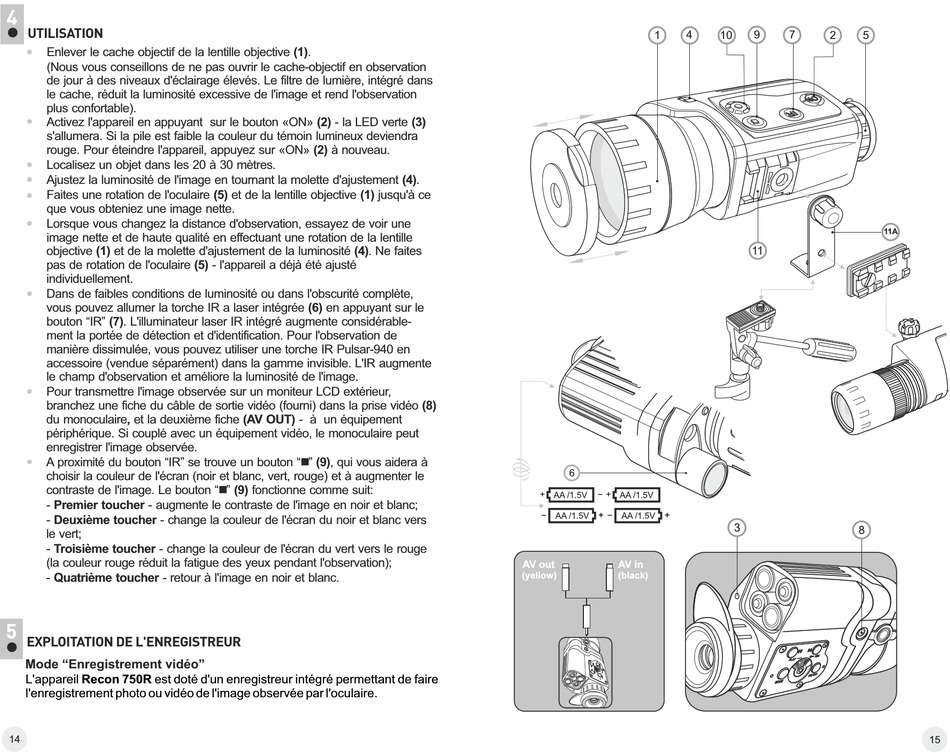

Pulsar Recon 750 Gebrauchsanleitung Seite 9

4
UTILISATION
Enlever le cache objectif de la lentille objective (1).
(Nous vous conseillons de ne pas ouvrir le cache-objectif en observation
de jour à des niveaux d'éclairage élevés. Le filtre de lumière, intégré dans
le cache, réduit la luminosité excessive de l'image et rend l'observation
plus confortable).
Activez l'appareil en appuyant sur le bouton «ON» (2) - la LED verte (3)
s'allumera. Si la pile est faible la couleur du témoin lumineux deviendra
rouge. Pour éteindre l'appareil, appuyez sur «ON» (2) à nouveau.
Localisez un objet dans les 20 à 30 mètres.
Ajustez la luminosité de l'image en tournant la molette d'ajustement (4).
Faites une rotation de l'oculaire (5) et de la lentille objective (1) jusqu'à ce
que vous obteniez une image nette.
Lorsque vous changez la distance d'observation, essayez de voir une
image nette et de haute qualité en effectuant une rotation de la lentille
objective (1) et de la molette d'ajustement de la luminosité (4). Ne faites
pas de rotation de l'oculaire (5) - l'appareil a déjà été ajusté
individuellement.
Dans de faibles conditions de luminosité ou dans l'obscurité complète,
vous pouvez allumer la torche IR a laser intégrée (6) en appuyant sur le
bouton "IR" (7). L'illuminateur laser IR intégré augmente considérable-
ment la portée de détection et d'identification. Pour l'observation de
manière dissimulée, vous pouvez utiliser une torche IR Pulsar-940 en
accessoire (vendue séparément) dans la gamme invisible. L'IR augmente
le champ d'observation et améliore la luminosité de l'image.
Pour transmettre l'image observée sur un moniteur LCD extérieur,
branchez une fiche du câble de sortie vidéo (fourni) dans la prise vidéo (8)
du monoculaire, et la deuxième fiche (AV OUT) - à un équipement
périphérique. Si couplé avec un équipement vidéo, le monoculaire peut
enregistrer l'image observée.
A proximité du bouton "IR" se trouve un bouton "" (9), qui vous aidera à
choisir la couleur de l'écran (noir et blanc, vert, rouge) et à augmenter le
contraste de l'image. Le bouton "" (9) fonctionne comme suit:
- Premier toucher - augmente le contraste de l'image en noir et blanc;
- Deuxième toucher - change la couleur de l'écran du noir et blanc vers
le vert;
- Troisième toucher - change la couleur de l'écran du vert vers le rouge
(la couleur rouge réduit la fatigue des yeux pendant l'observation);
- Quatrième toucher - retour à l'image en noir et blanc.
5
EXPLOITATION DE L'ENREGISTREUR
Mode "Enregistrement vidéo"
L'appareil Recon 750R est doté d'un enregistreur intégré permettant de faire
l'enregistrement photo ou vidéo de l'image observée par l'oculaire.
14
1 4
-
+ +
- -
+ + + +
AV out AV in
(yellow) (black)
10 9 7 2 5
11А
11
15
